方形法兰连接式节流球阀结构设计

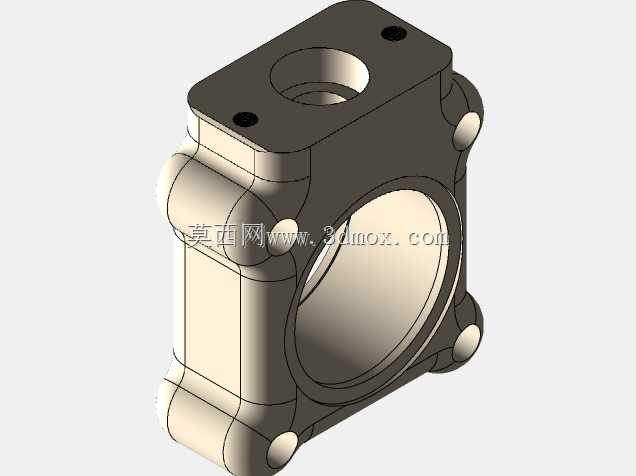

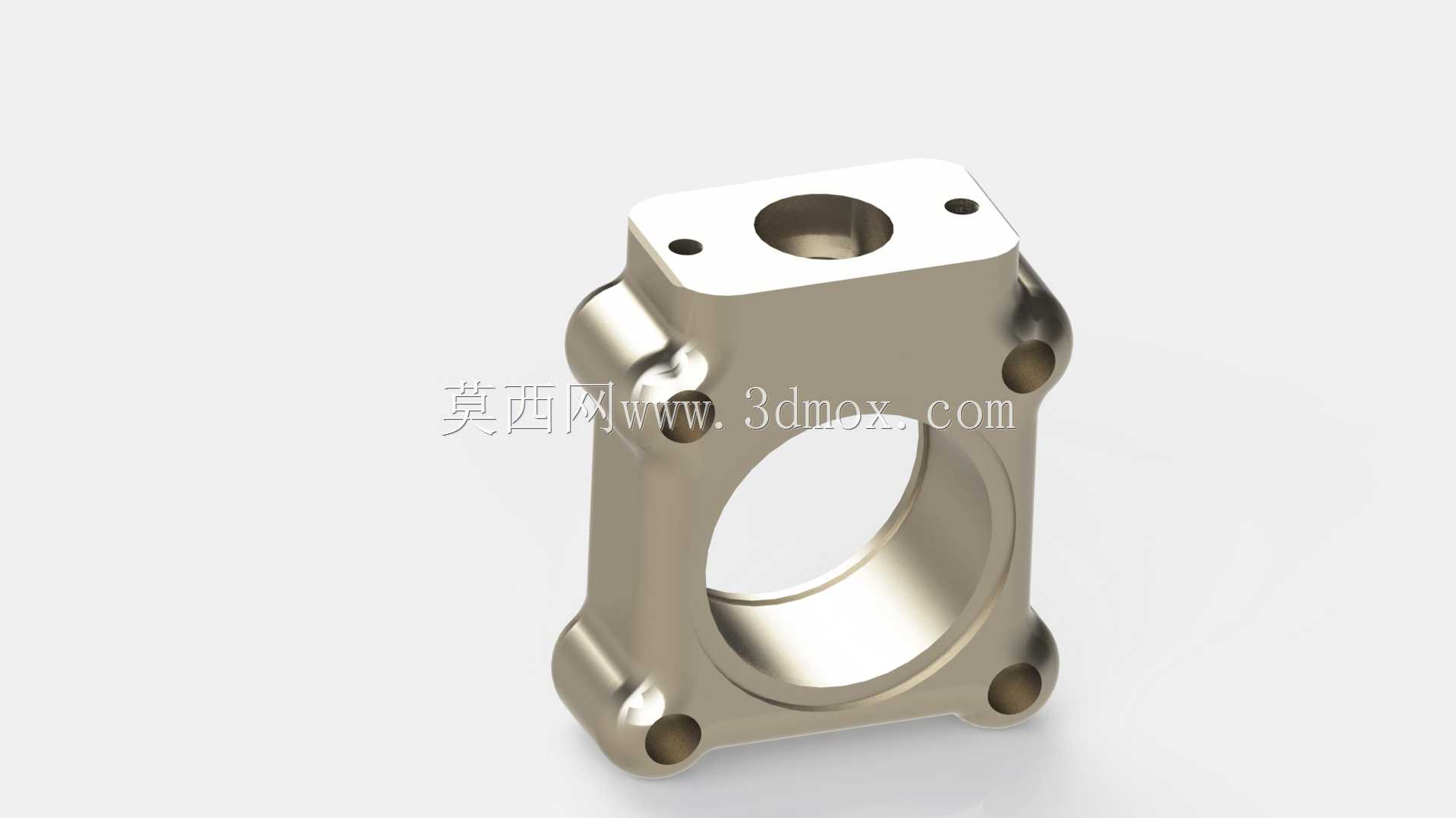

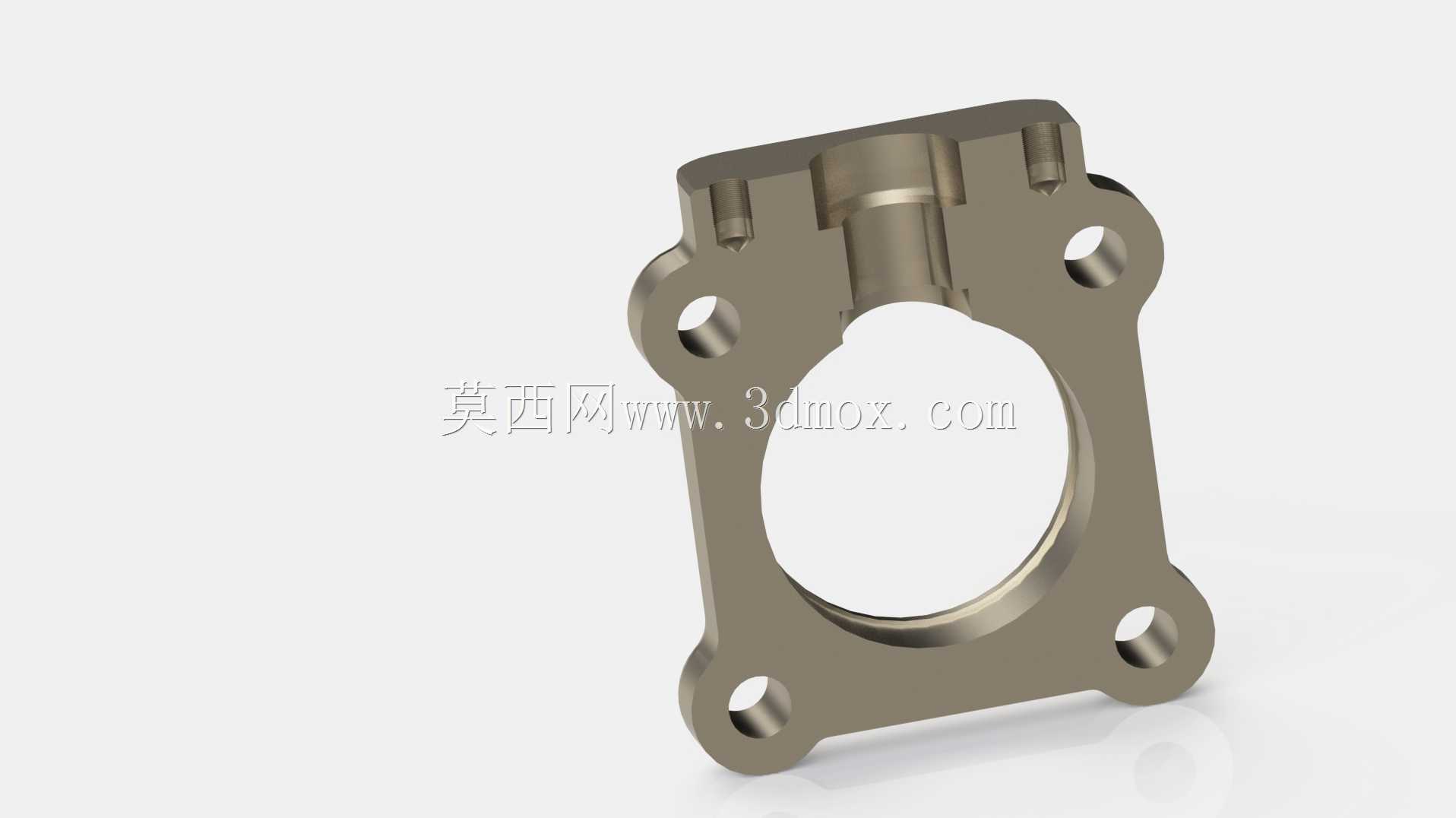

　　在中小口径流体输送管路的通断与流量调节场景中，这类带方形安装法兰的球阀是应用频次极高的控制元件，常见于液压动力单元、小型工艺流体支路、设备冷却循环回路等安装空间受限的工位，相比传统螺纹连接球阀，法兰式固定结构能承受更高的管路振动与压力冲击，避免长期运行后接口松动渗漏的问题。从结构设计逻辑来看，该球阀采用一体式方形法兰基座，四个角位的通孔为安装固定位，孔位的中心距、孔径公差严格匹配对应通径的管路安装标准，安装时无需额外加工转接板，可直接通过螺栓固定在阀块或者管路对接法兰面上，基座中部的大直径通孔为流体过流通道，通道上方的凸台结构为阀杆安装腔，内置阀杆与球体的连接传动结构，球体的通孔直径与基座过流通道直径保持一致，全开状态下流道无突变，

　　流体压损远小于同通径的截止阀类元件。设计过程中首先要确定的是安装边界尺寸，方形法兰的外轮廓尺寸需要匹配安装工位的预留空间，四个安装孔的位置度公差控制在0.1mm以内，避免安装时出现螺栓无法穿入的问题，法兰面的平面度要求控制在0.05mm以内，配合密封垫片使用时可保证端面密封无渗漏，球体的旋转角度为90度，从全开到全关的行程对应阀杆90度旋转，阀杆与安装腔之间设置多级密封槽，可根据输送介质的特性选配O型圈或者填料密封结构，适配不同压力、不同温度的流体输送需求。这类球阀的实际用途覆盖多类工业场景，在液压系统中可作为支路截止阀使用，控制单个执行元件的油路通断，相比管式球阀，法兰式安装的结构在设备维护时拆卸更方便，

　　无需扭动整段管路即可完成阀门更换；在小型水处理设备中，该结构可作为流量调节元件使用，通过控制阀杆的旋转角度改变球体通孔与流道的重合面积，实现管路流量的线性调节，方形法兰的结构相比圆形法兰在小通径场景下更节省安装空间，四个角的固定点受力均匀，长期受管路压力冲击也不会出现法兰变形的问题。建模过程中需要重点关注几个配合面的尺寸精度，球体与阀座的配合面需要保证球面粗糙度达到Ra0.8以下，才能保证关闭状态下的密封性能，阀杆与球体的连接槽需要设置防松结构，避免长期开关操作后阀杆与球体出现相对转动，导致开关位置偏移，法兰安装面的背面设置有加强筋结构，连接法兰基座与阀杆安装凸台，提升整体结构的刚性，避免螺栓紧固时法兰出现翘曲变形。

　　从实际选型适配的角度来看，该结构的球阀通径适配范围覆盖DN15到DN50的中小口径管路，额定工作压力可达到1.6MPa，适配水、液压油、低压气体等多种常规工业流体，安装时需要注意流体方向与球体通孔的初始位置匹配，全开状态下球体通孔与流道完全同轴，可最大程度降低流体阻力，减少管路能耗，部分工况下如果需要带位置反馈，可在阀杆顶部预留传感器安装位，直接加装阀位开关即可实现阀门开关状态的远程监测，无需对阀体结构进行二次加工。
