精灵球造型趣味摆件三维结构设计

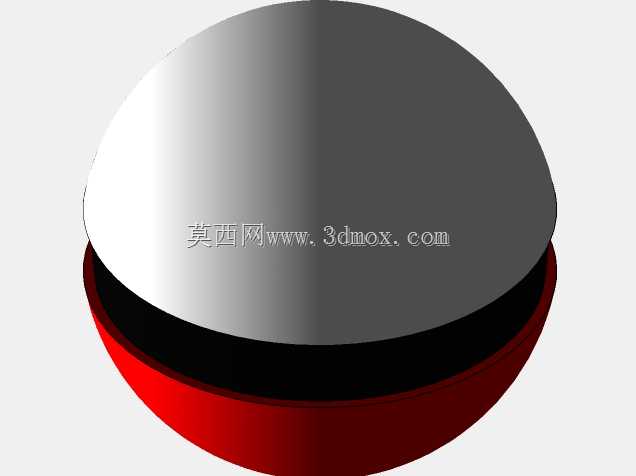

　　这款球形拼接结构的设计，最初是面向文创周边展示、潮玩手办配套摆件的场景需求开发，在做结构拆分的时候，首先考虑的是日常把玩、桌面陈列的实际使用需求，没有做复杂的内置电子结构，整体以纯机械拼接的壳体结构为主，拆分逻辑遵循上下半球等分的基础思路，中间的环形分隔带承担两个半球的定位与卡扣连接功能，中间的圆形按钮区域做了独立的嵌件结构，不需要额外粘接就能通过过盈配合卡入分隔带的预留槽位，装配后整体球面的轮廓度公差控制在0.2mm以内，避免拼接处出现明显的阶差影响外观质感。

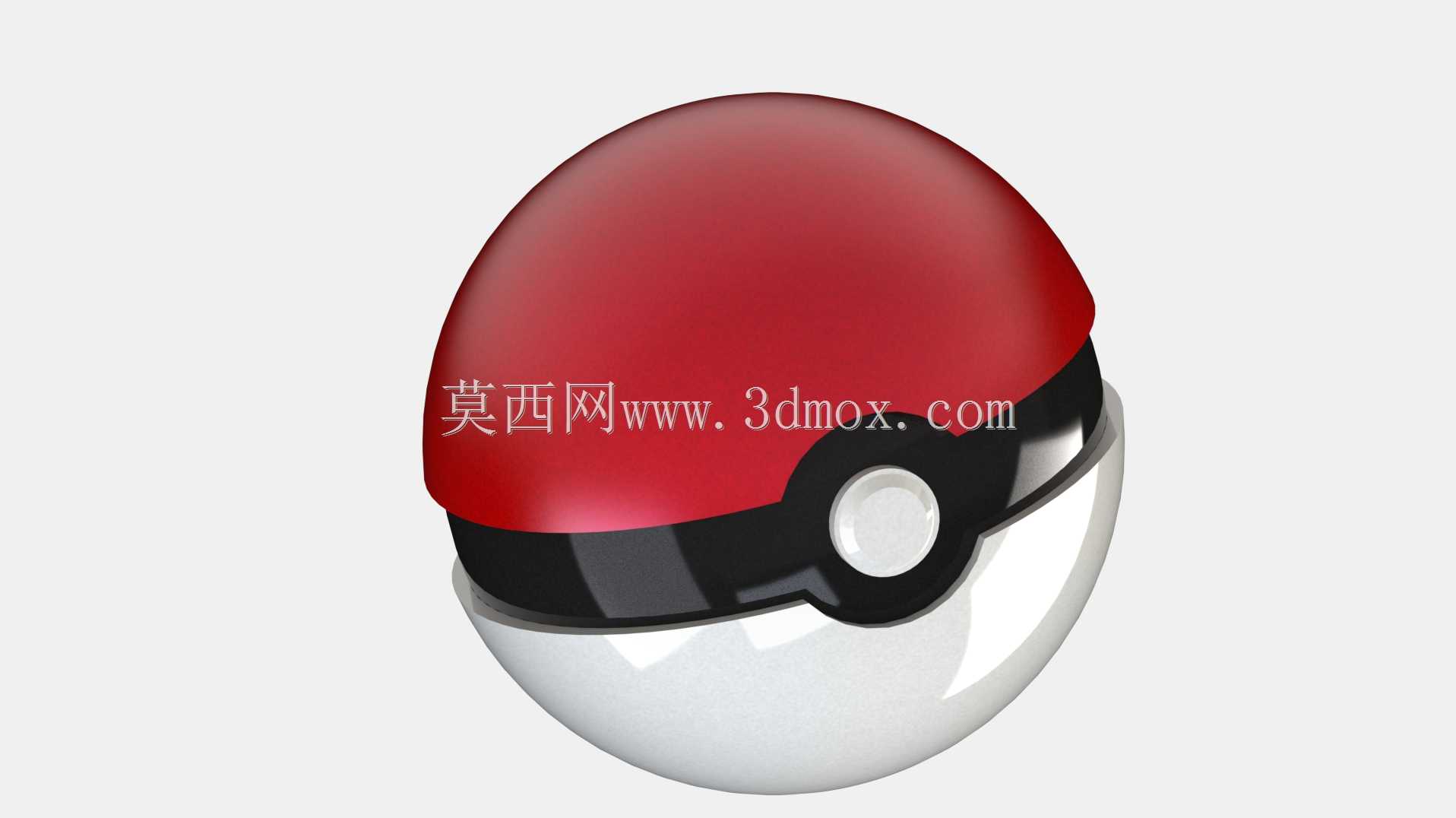

　　从实际应用场景来看，这个结构除了作为静态陈列摆件使用，也可以适配小型收纳场景，上下半球的内部空腔预留了足够的空间，能够放置直径不超过40mm的小型物件，中间的分隔带在设计时特意做了1.5mm的凸台定位结构，上下半球合模的时候不需要额外做对位标记，顺着凸台导向就能直接扣合到位，日常开合的时候不会出现错位卡滞的问题。做曲面建模的时候，上半球的红色曲面和下半球的白色曲面都采用G2连续的曲率过渡，避免球面出现反光断层，表面做高光质感的结构预留，后续不管是做抛光3D打印还是注塑成型，都能直接获得顺滑的球面效果，不需要额外做大量的表面后处理。

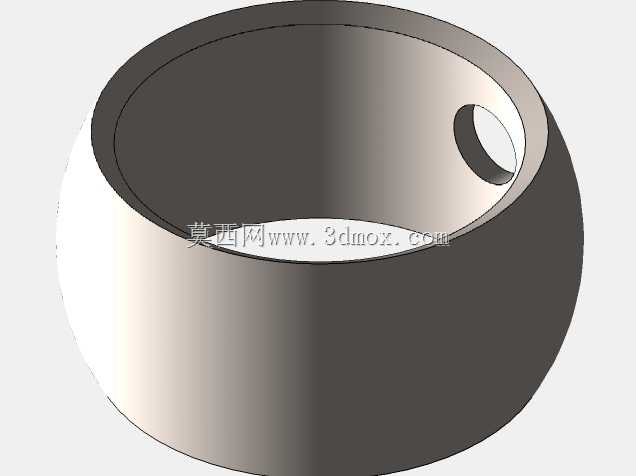

　　尺寸边界方面，整体球体的外径控制在80mm，这个尺寸刚好适合单手握持把玩，不会因为尺寸过大占用过多桌面空间，也不会因为尺寸过小导致拼接结构强度不足，壳体的基础壁厚设置为2mm，中间的黑色分隔带壁厚做了局部加厚到2.8mm，因为这个区域是整个结构的受力核心，既要承担上下半球的卡扣锁紧力，还要固定中间的按钮嵌件，加厚处理之后反复开合也不会出现卡扣断裂的问题。按钮嵌件的设计做了双层台阶结构，外层的白色环形凸台和分隔带的沉槽配合，内层的圆形按钮面和球面保持齐平，按压的时候预留了0.3mm的活动间隙，虽然没有内置按压触发的电子结构，但是保留了按压的手感反馈，提升把玩时候的交互体验。

　　在结构细节处理上，上下半球和分隔带配合的边缘都做了0.2mm的倒角，既可以去除拼接处的锐边，避免把玩的时候划手，也能在装配的时候起到导向作用，降低装配对位的难度。内部空腔的边缘做了均匀的壁厚过渡，没有出现局部壁厚突变的结构，不管是采用光固化3D打印制作手板，还是后续开模做注塑量产，都不会因为壁厚不均导致出现缩痕、变形的问题。考虑到不同的使用需求，整个结构没有设计不可拆卸的粘接位，所有部件都可以反复拆装，方便后续做表面分色处理，不需要做复杂的遮蔽工序，拆分后的各个部件可以单独做表面上色之后再组装，大幅降低后期涂装的难度。

　　从结构可靠性角度出发，卡扣的配合量设置为0.5mm，这个配合量既可以保证日常摆放、拿取的时候上下半球不会意外松脱，也不需要太大的力度就能拆开，不会因为卡扣过紧导致拆装的时候损坏壳体。整个球体放置在平面上的时候，下半球的球面最低点和平面接触，特意将整体的重心设置在球体中心线以下12mm的位置，保证放置的时候不会出现随意滚动的问题，不需要额外配置底座就能稳定放置在水平桌面上，适配日常桌面陈列的使用需求。如果是作为潮玩周边的配套部件，这个结构也可以根据需求调整整体尺寸，等比例缩放之后不会影响结构的装配逻辑，缩放的时候只需要同步调整卡扣的配合量和壁厚参数，就能适配不同尺寸规格的使用需求，比如缩小到40mm直径可以做钥匙扣挂件，放大到200mm直径可以做大型展示摆件，结构的通用性较强。
