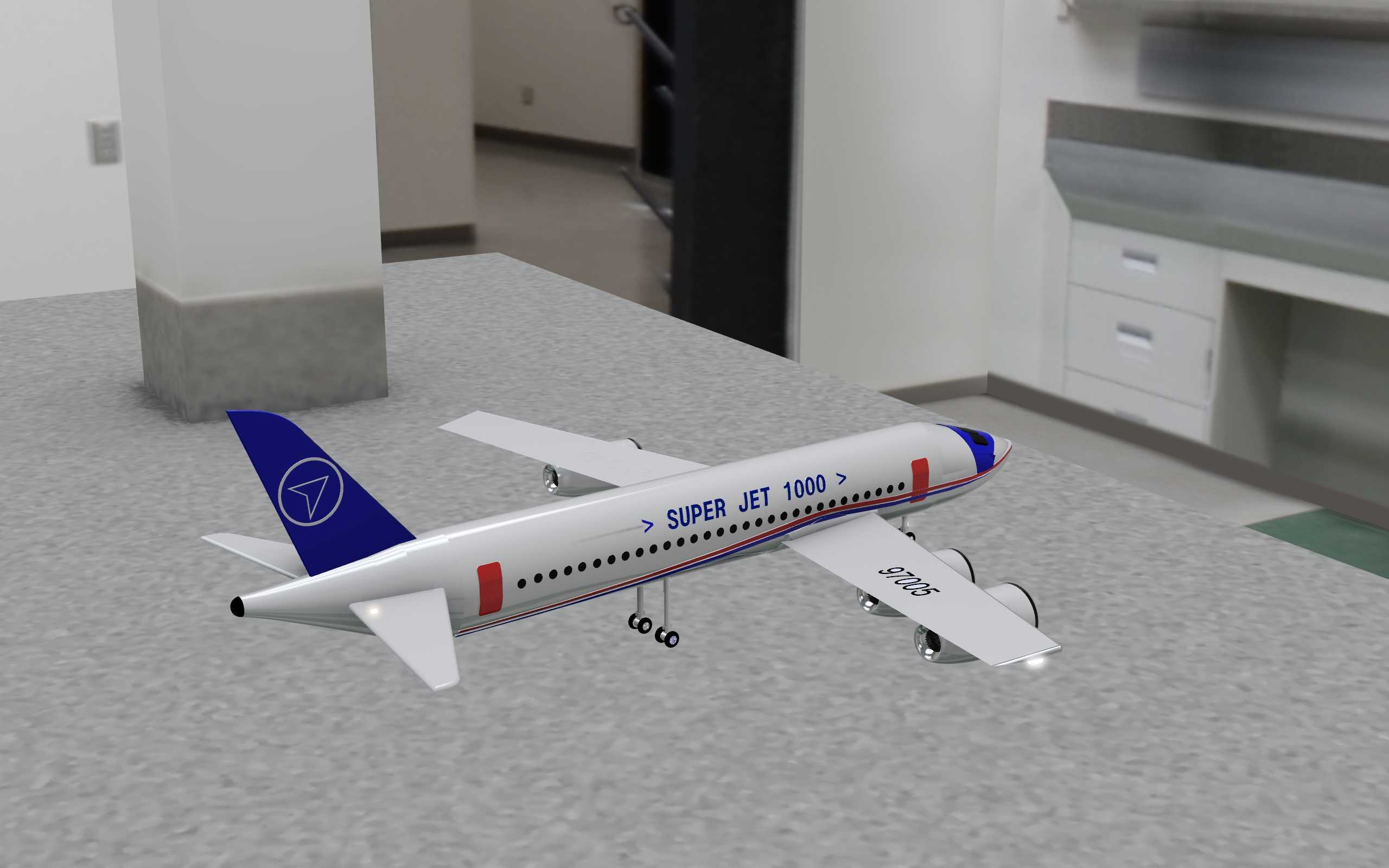

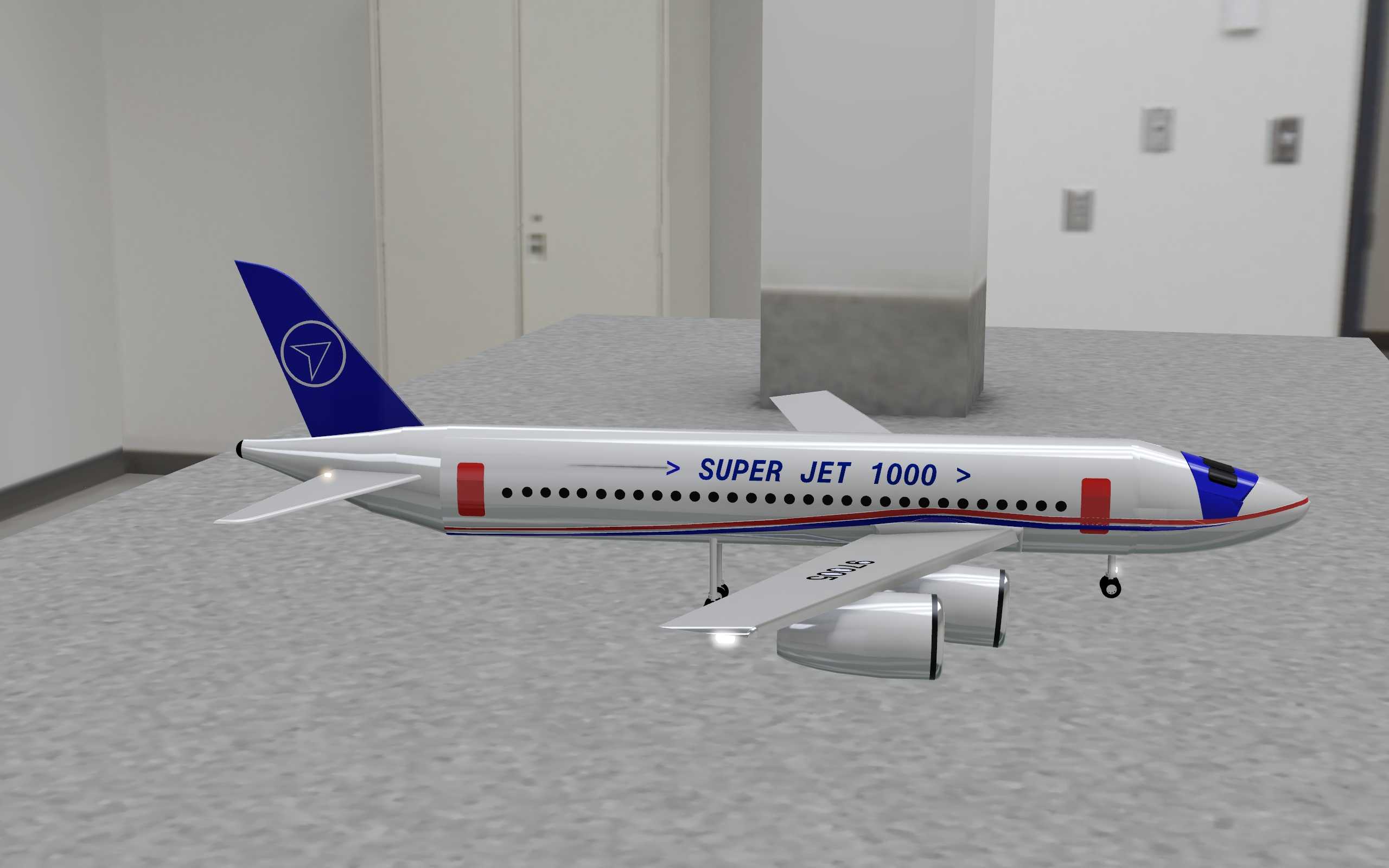

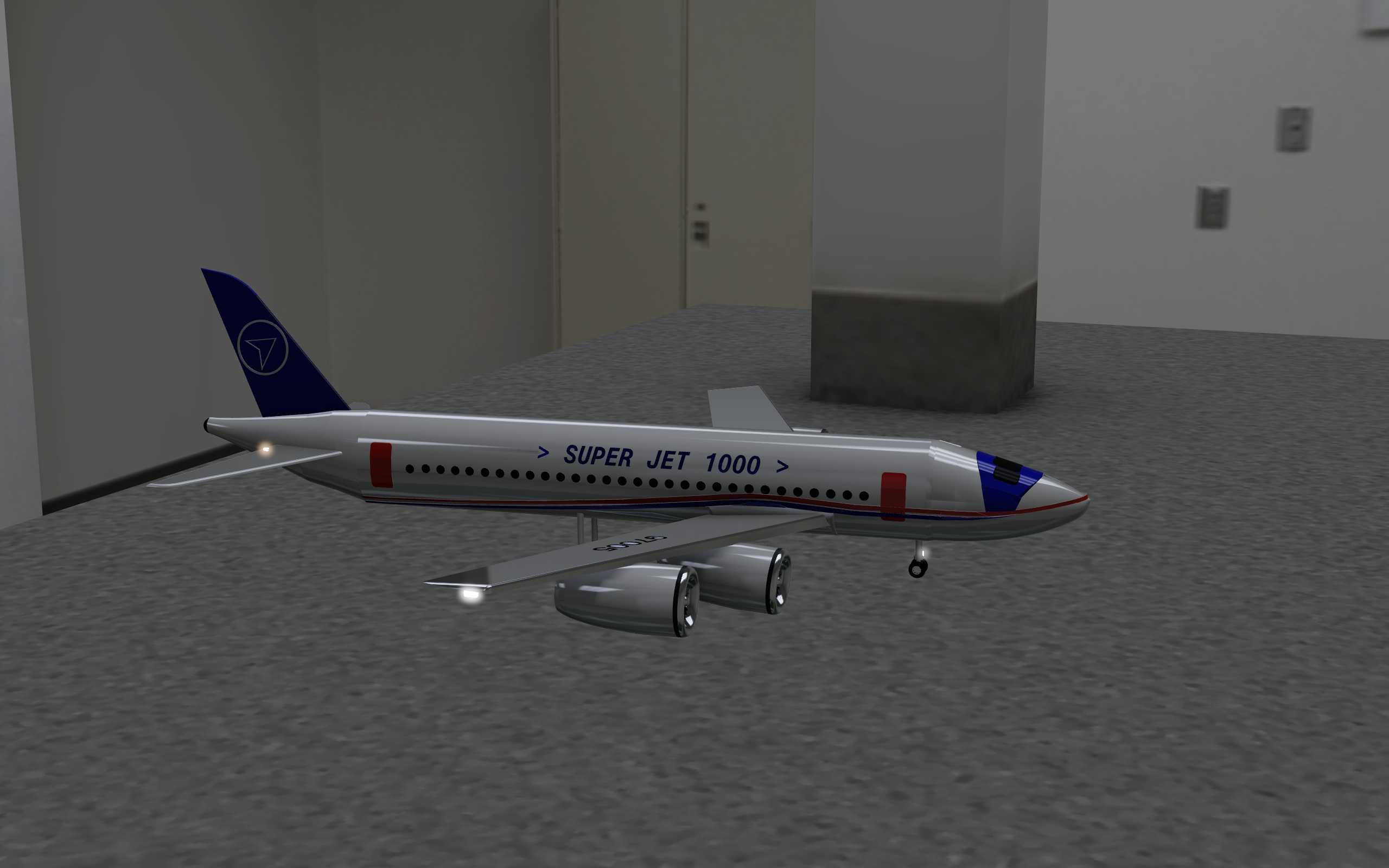

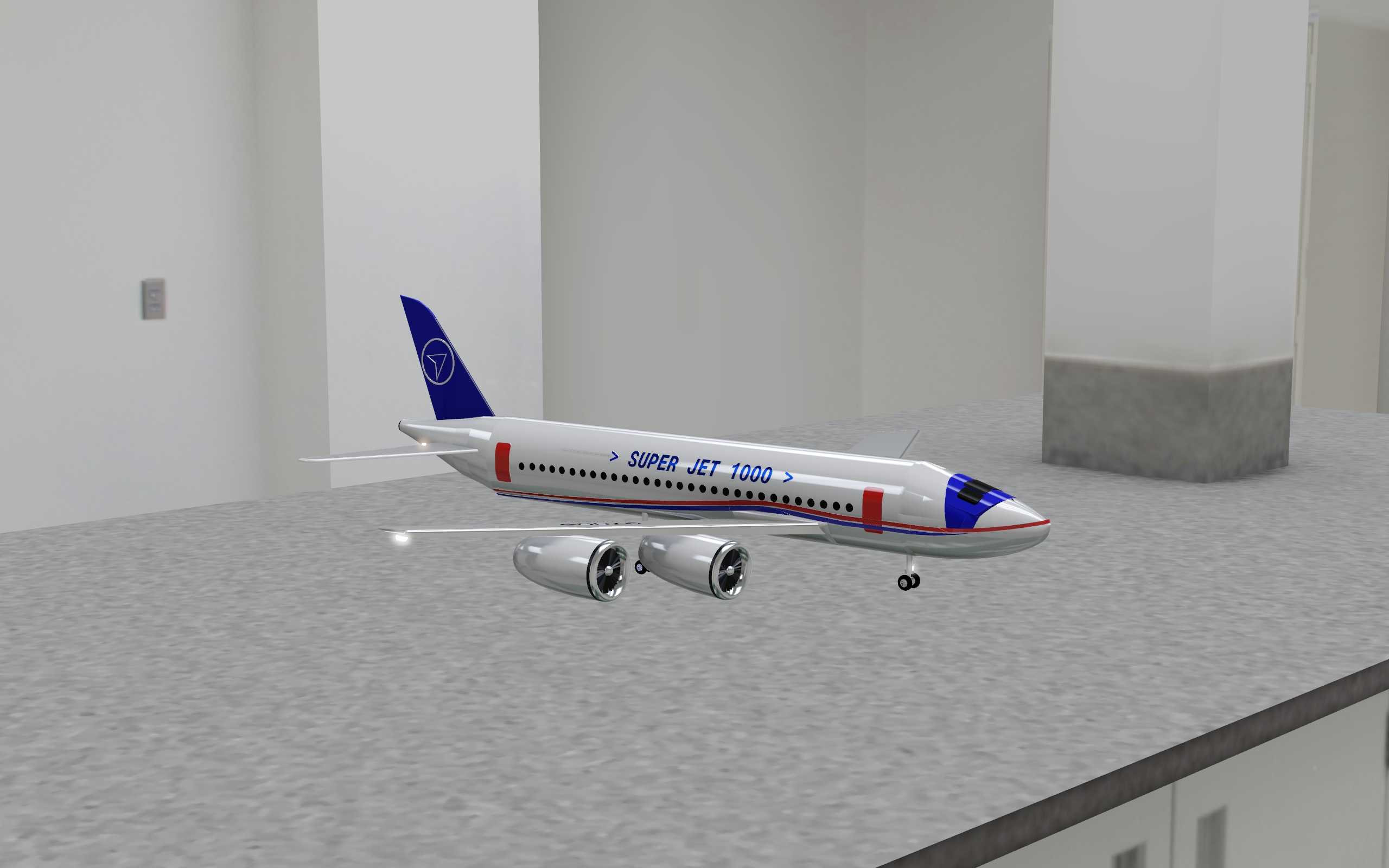

苏霍伊超级喷气100支线客机曲面造型

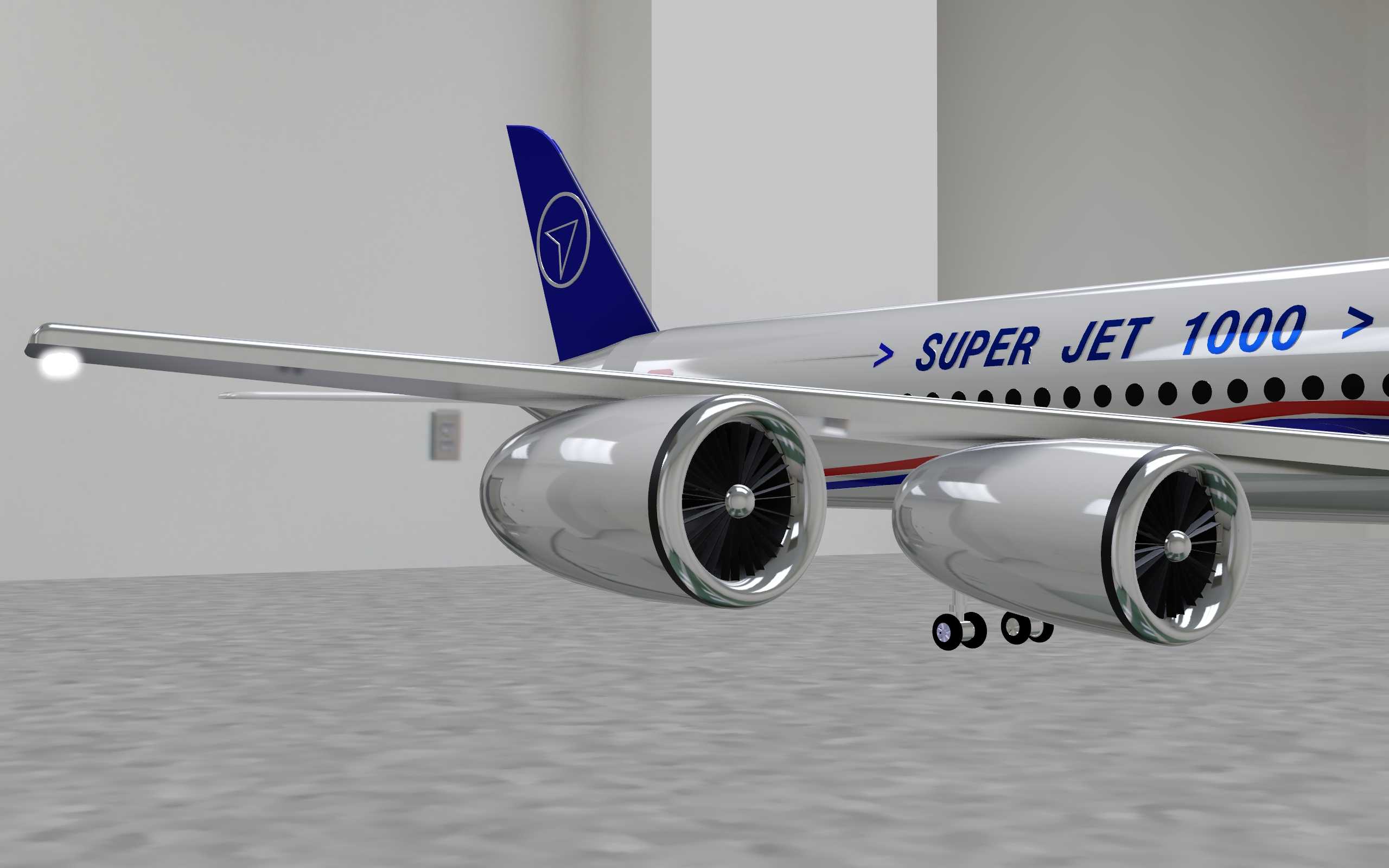

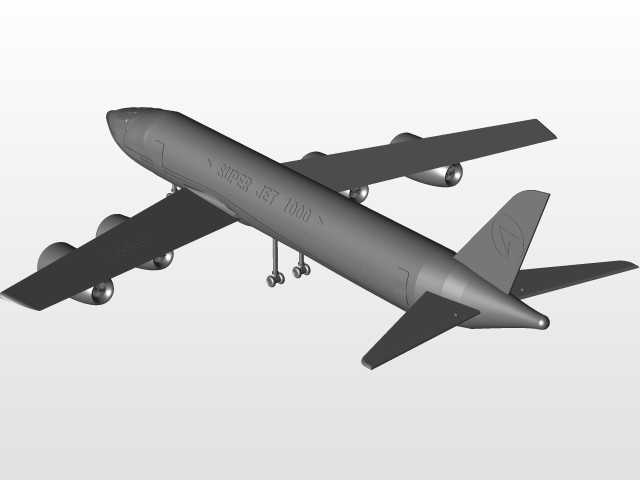

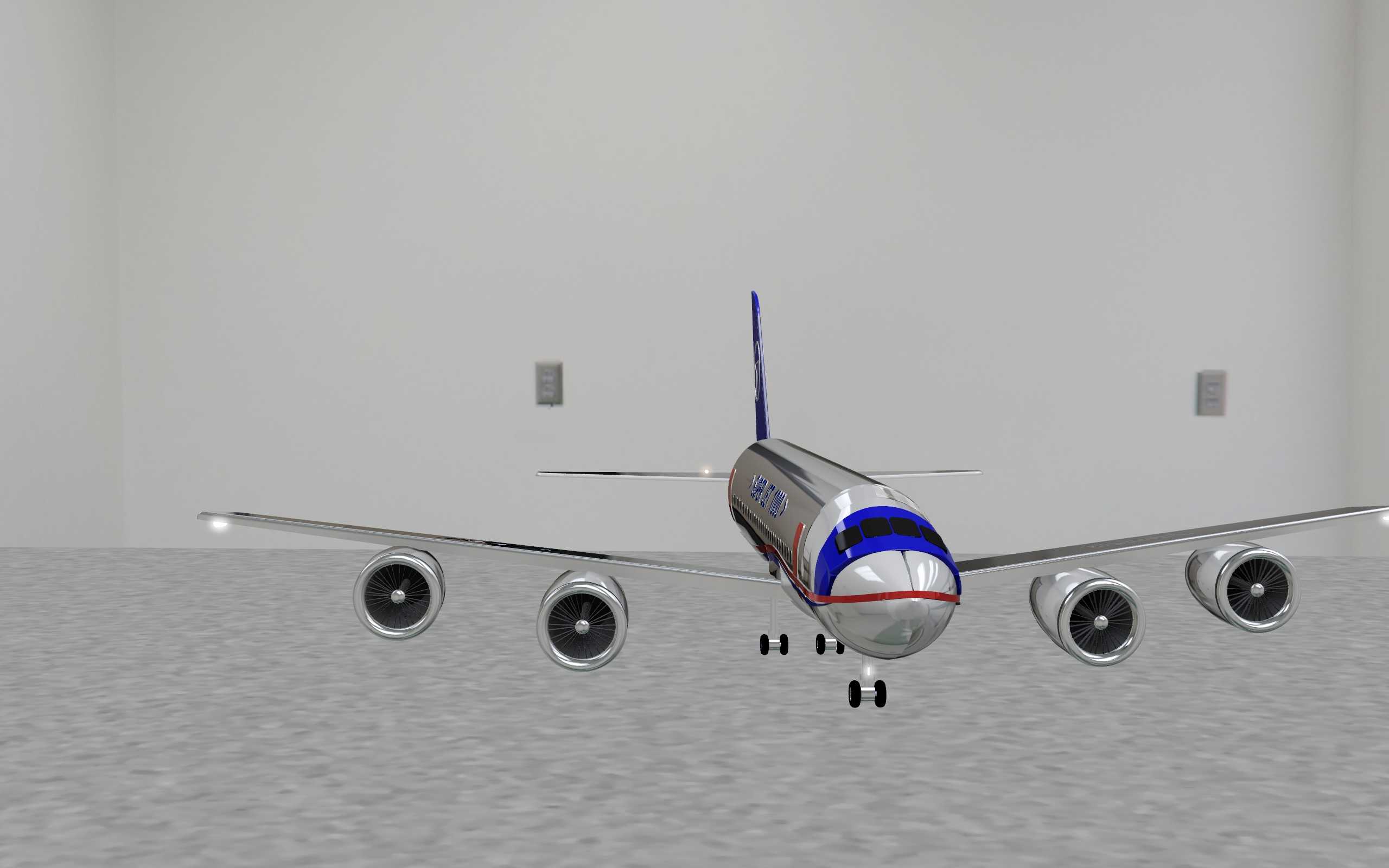

该模型为双发支线喷气式客机的曲面造型，整体采用宽体支线客机的气动布局设计，机身采用等直径直筒段搭配渐变收窄的机头与机尾构型，机头部位按照民航客机的气动要求做了钝圆修型，可有效降低亚音速飞行阶段的压差阻力，同时为驾驶舱风挡预留了符合人机工程的安装倾角，风挡曲面与机身蒙皮做了G2连续过渡，避免飞行过程中出现气流分离。机翼采用下单翼布局，翼根与机身下部的连接段做了翼身融合修型，可减少翼身干扰阻力，机翼后缘预留了襟翼、副翼的安装分界结构，前缘做了符合低速起降要求的下垂修型，能够满足支线机场短跑道起降的升力需求。两台大涵道比涡轮风扇发动机采用翼下吊挂安装方式，发动机短舱为轴对称旋成体构型，短舱与机翼吊挂的连接段做了整流修型，可降低吊挂部位的气流扰动，发动机进气道唇口做了圆弧过渡设计，能够保证不同飞行迎角下进气道的气流均匀性，尾喷口采用收敛构型，匹配支线客机的亚音速巡航需求。尾翼采用常规布局，垂直尾翼为后掠构型，垂尾前缘后掠角与机翼后掠角做了匹配设计，可保证大迎角飞行阶段的航向稳定性，水平尾翼安装在机尾下部，与垂尾保持足够的间距，避免操纵面之间的气流干扰。机身侧面沿舷窗排列方向做了长桁对应的曲面棱线，既还原了真实客机的蒙皮分块特征，也能在建模过程中为后续的结构细节设计提供定位基准。该模型的曲面构建全程基于NURBS曲面完成，所有相邻曲面之间均保证G1以上的连续精度，可直接用于航空科普展示、飞行动画制作、机场场景搭建等场景，也可作为航空类专业曲面建模教学的参考案例，建模过程中严格控制了各部件的相对安装位置，发动机吊挂与机翼的连接边界、垂尾与机身的连接边界、平尾与机尾的连接边界均预留了足够的结构安装余量，若后续需要深化结构设计，可直接在现有曲面基础上拆分蒙皮、长桁、框等结构件，无需重新构建基础曲面。机身下部的起落架舱部位做了凹陷修型，预留了主起落架与前起落架的收纳空间，舱门曲面与机身曲面完全齐平，可保证巡航阶段的机身气动完整性。
