止动轭式间歇传动机构结构设计

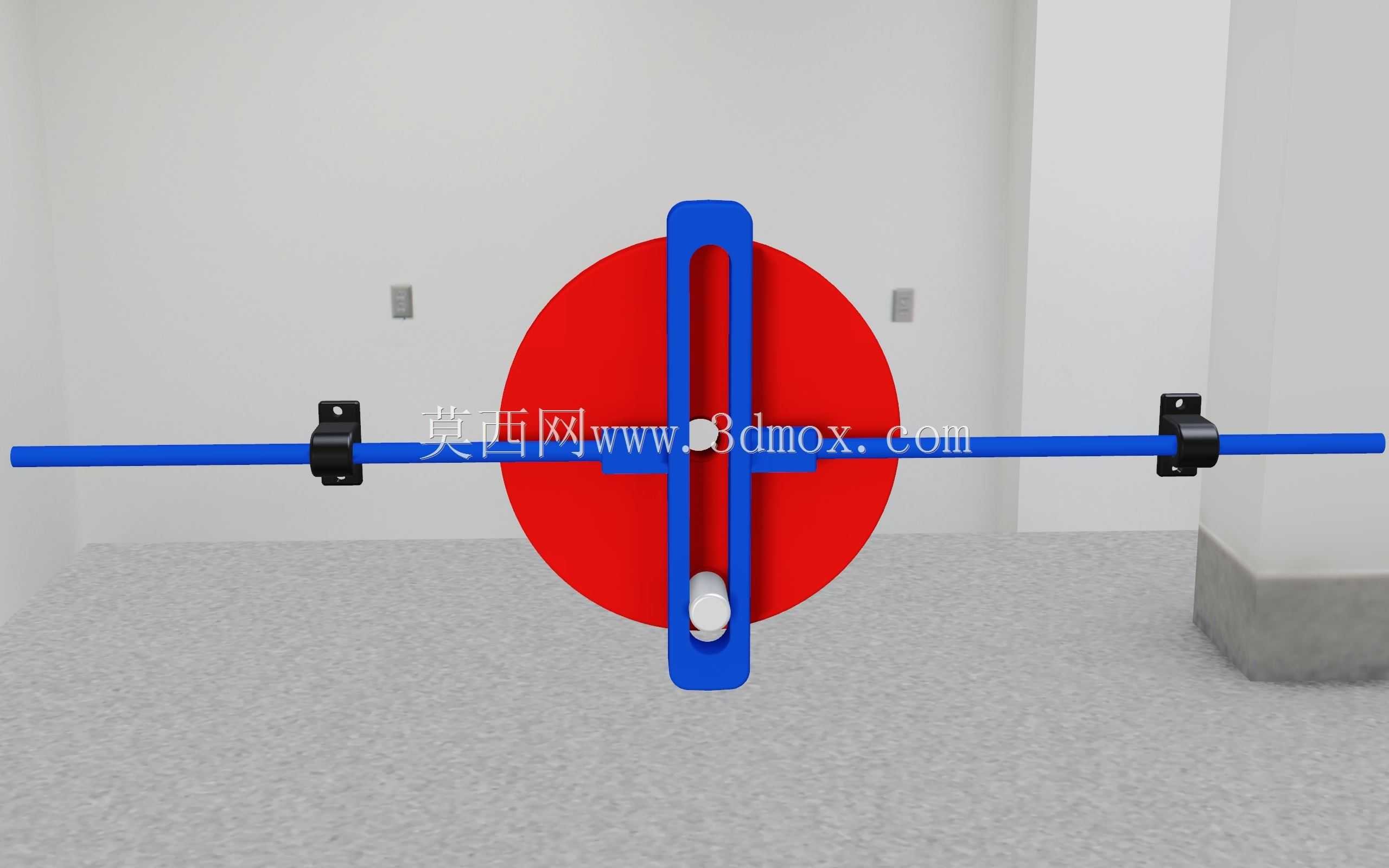

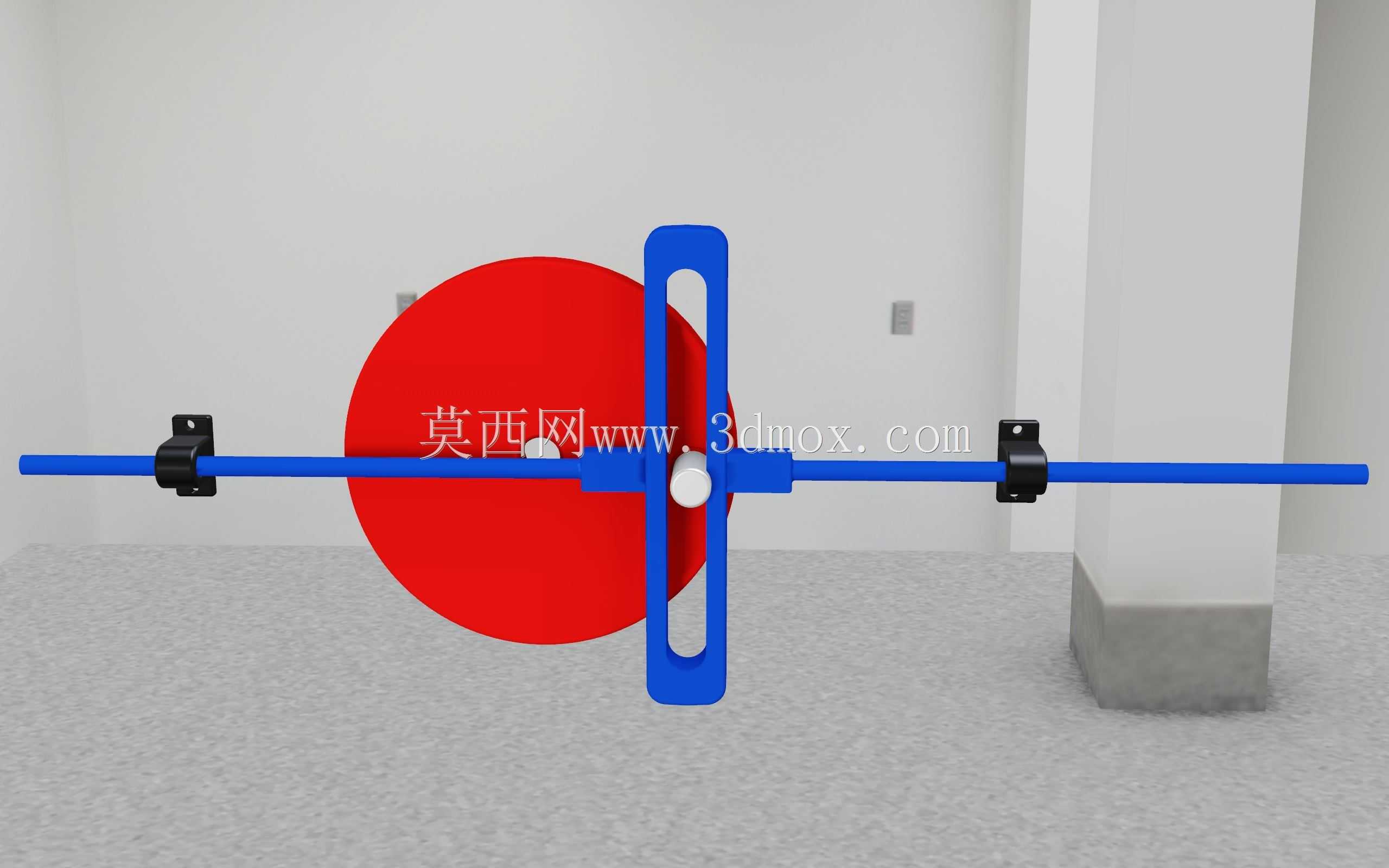

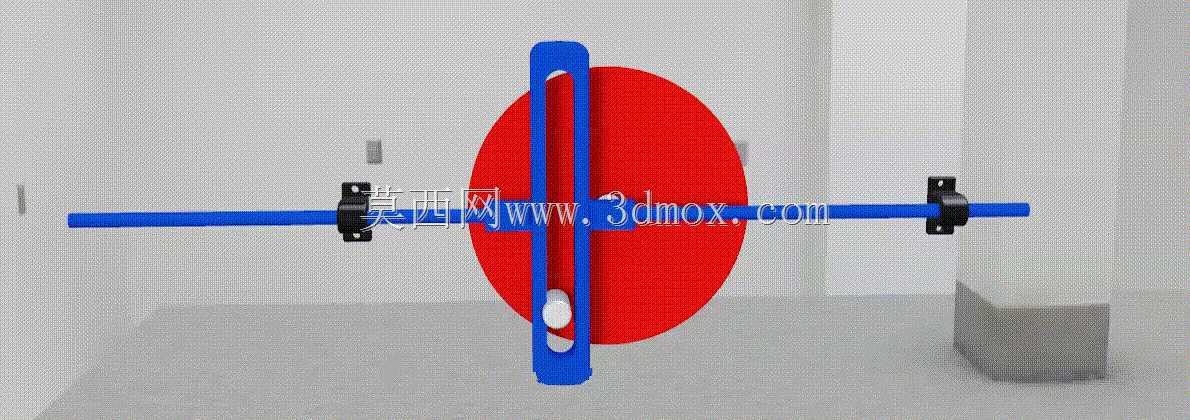

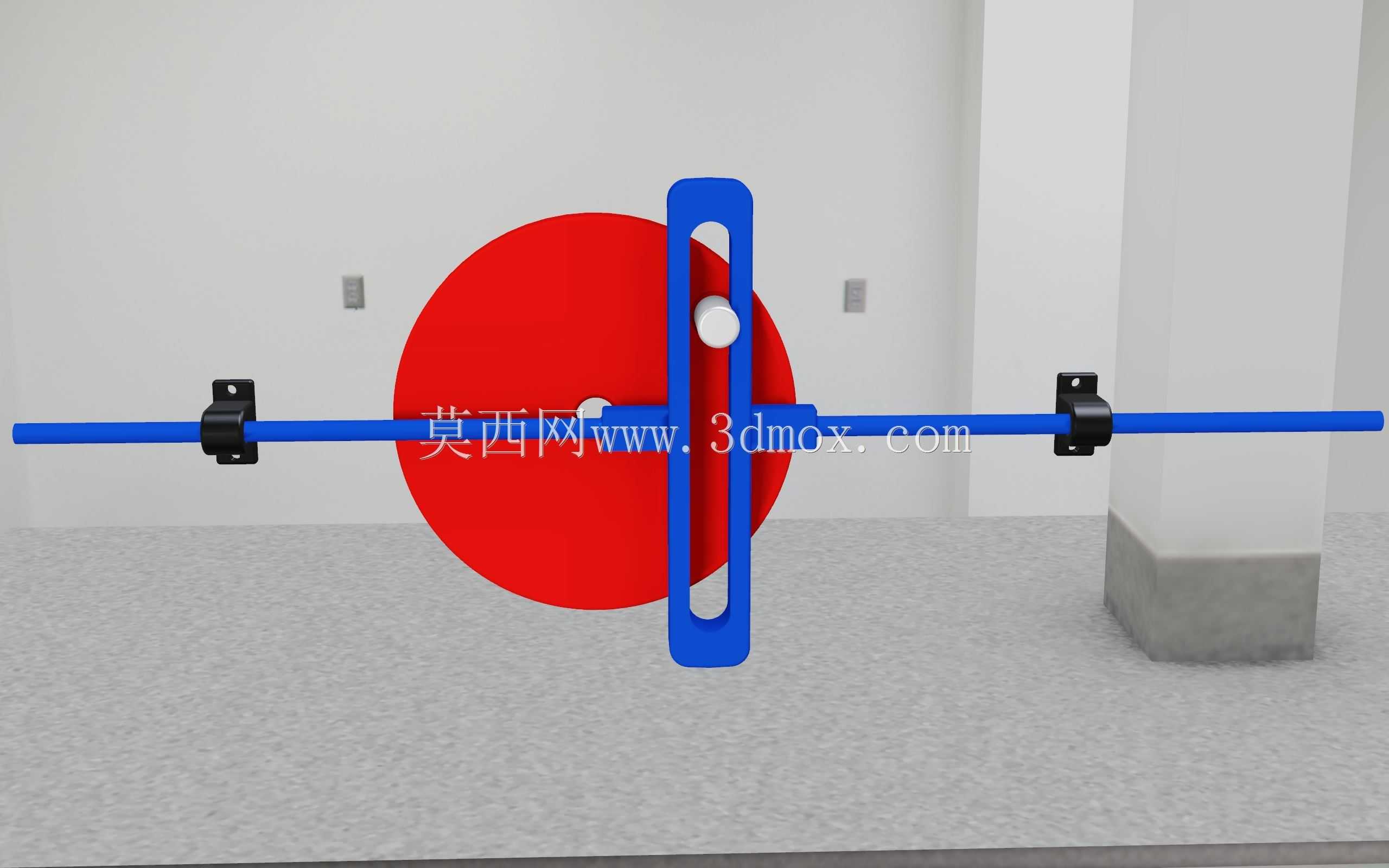

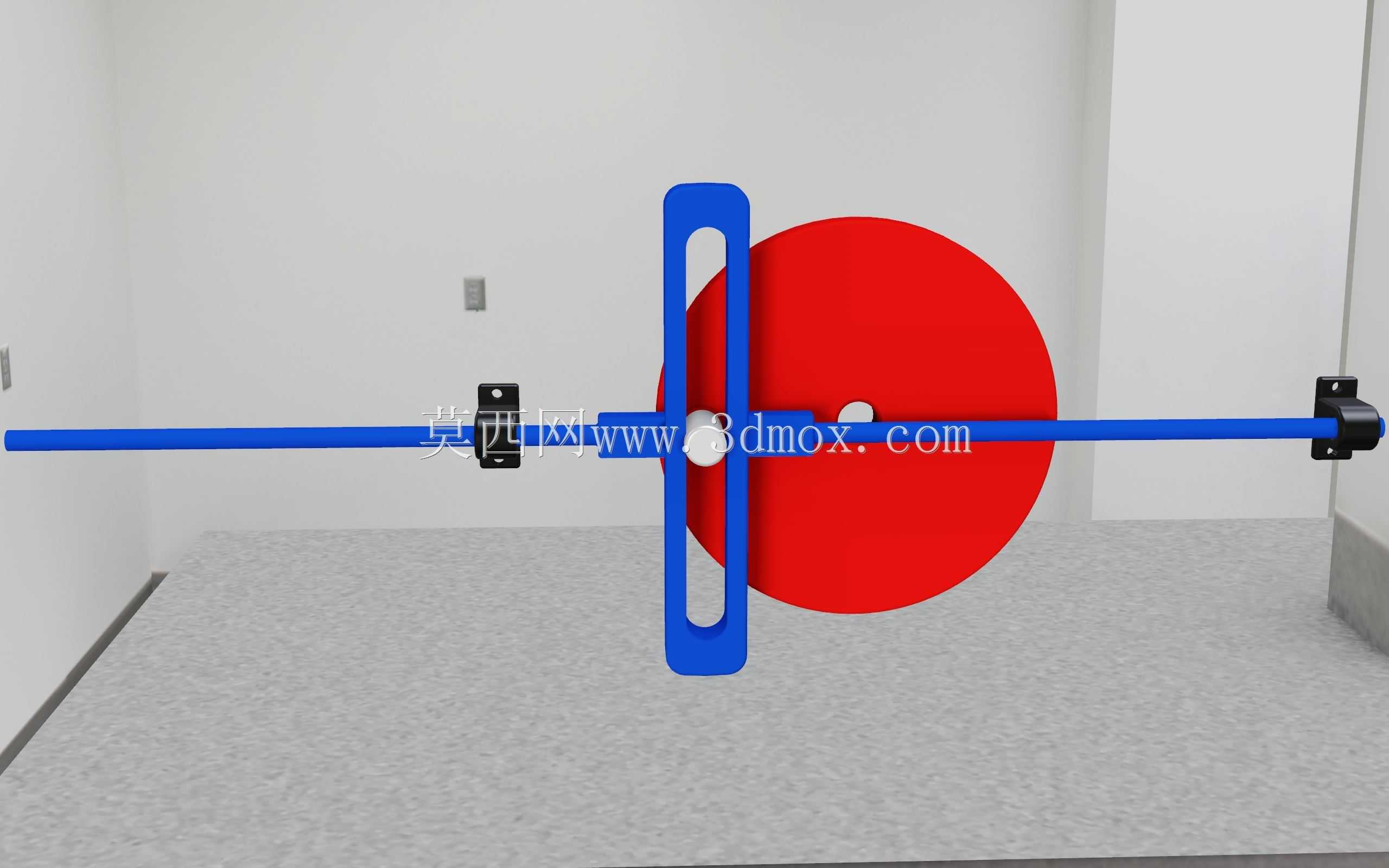

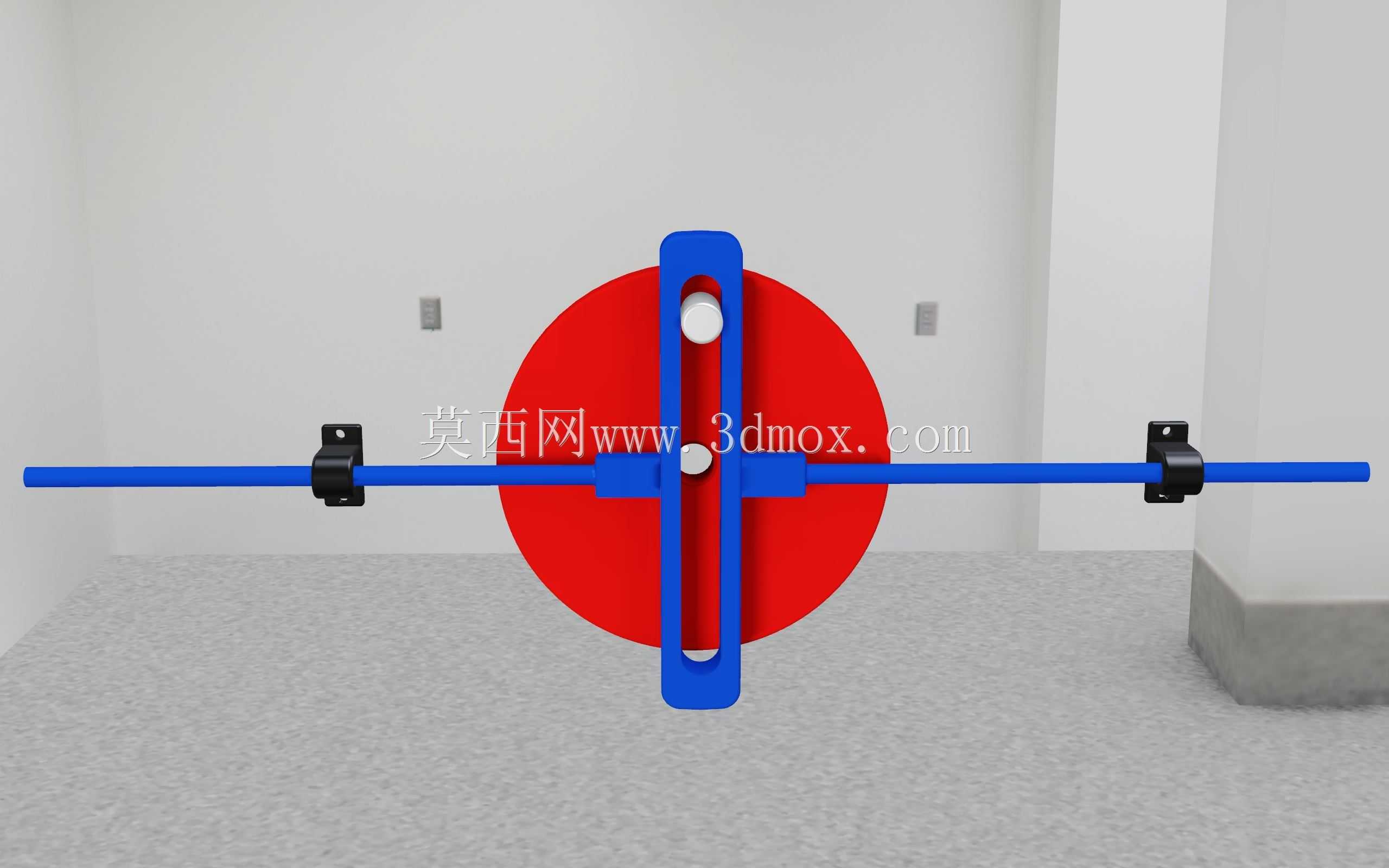

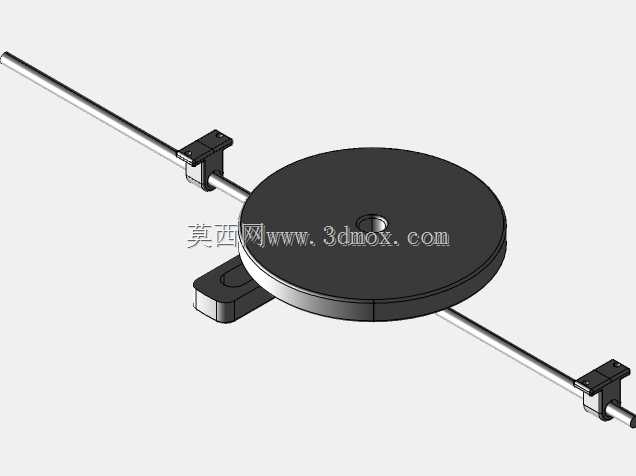

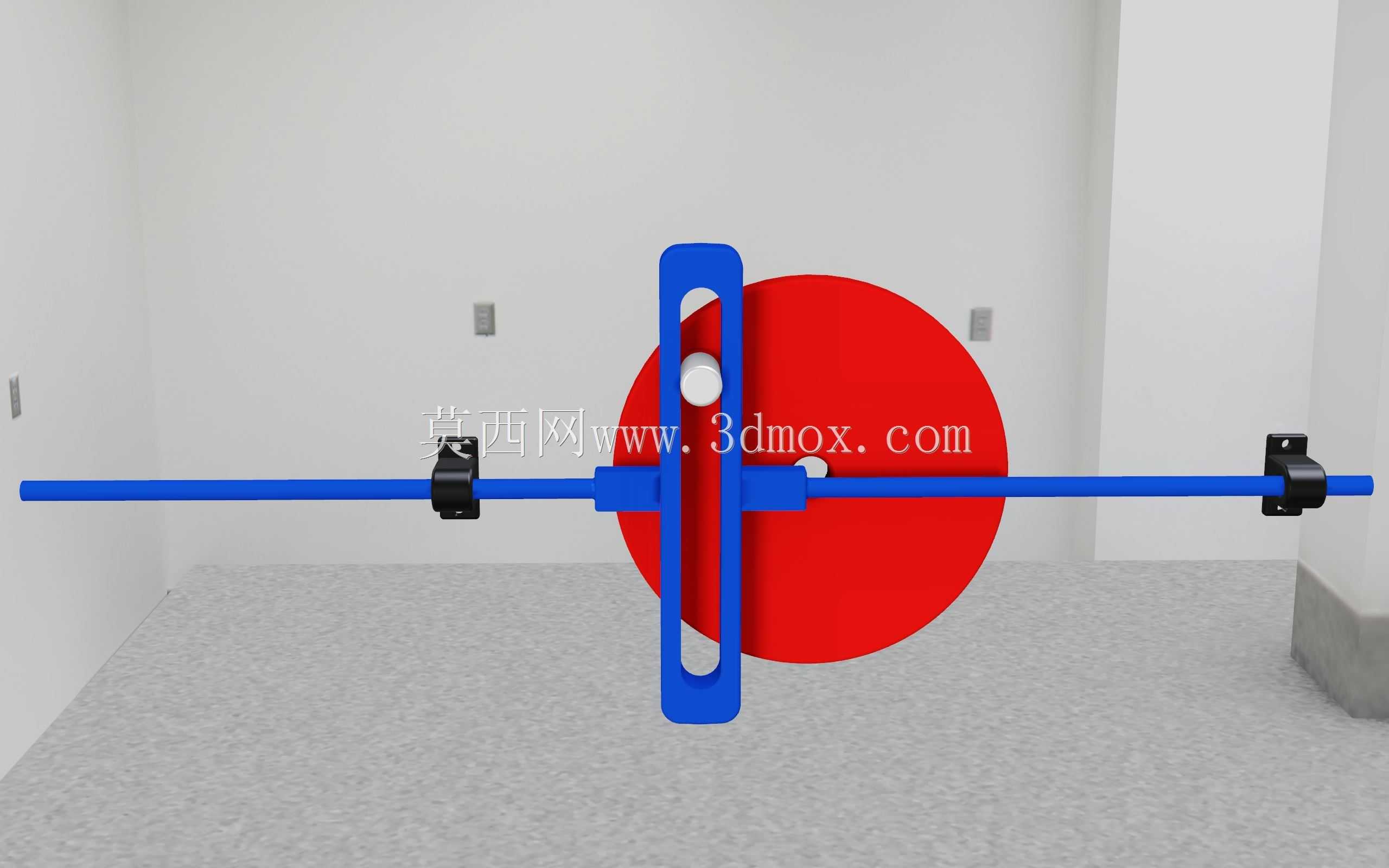

　　在自动化生产线的间歇送料工位、冲压设备的步进进给单元、包装机械的定距推送模块中，这类轭式传动结构的应用十分普遍，它能将连续的旋转输入转化为规律的直线往复输出，相比曲柄滑块结构，它的运动轨迹更可控，行程范围内的动停比可以通过偏心销的安装位置直接调整，不需要额外增加凸轮分割器这类成本更高的组件。从结构组成来看，这套机构核心包含带偏心销的旋转圆盘、开有纵向通槽的蓝色轭架、贯穿轭架的水平传动杆、两端的固定导向支座几个部分。旋转圆盘做整周回转时，偏心销嵌入轭架的通槽内，会带动轭架沿着水平方向做往复直线运动，当偏心销运动到圆盘竖直方向的上下端点位置时，传动杆会进入短暂的停歇状态，这个停歇区间刚好可以匹配工位上的加工、检测、上料动作的时间窗口，

　　不会出现传动冲击过大的问题。设计这类结构的时候，首先要确认的是水平传动杆的行程需求，行程长度等于偏心销到圆盘回转中心距离的两倍，所以在前期方案选型阶段，只要明确了工位需要的往复移动距离，就能直接反推出偏心销的安装半径，不需要做复杂的运动学迭代计算。导向支座的安装间距需要匹配传动杆的长度，要保证轭架运动到左右两个极限位置时，传动杆不会从支座的导向孔中脱出，同时导向孔的内径要和传动杆的外径保持H7/f6的配合公差，既不能间隙过大导致传动杆运行时出现径向晃动，也不能间隙过小增加滑动摩擦阻力。轭架上的通槽宽度要和偏心销的外径保持小间隙配合，槽的长度需要覆盖偏心销在竖直方向的运动范围，避免偏心销在上下运动时和槽的端部发生卡滞，

　　实际建模时槽的两端通常会做小的圆角过渡，减少应力集中的同时也能降低加工时的清根难度。旋转圆盘的厚度不需要过大，只要能保证偏心销的安装强度即可，通常和轭架的厚度保持一致，偏心销和圆盘的连接采用过盈配合或者紧定螺钉固定，防止高速运转时偏心销出现松动移位。这套结构的安装边界比较灵活，两个导向支座可以直接通过螺栓固定在设备的安装平板上，不需要额外设计复杂的安装基座，旋转圆盘的输入轴可以直接连接减速电机的输出端，不需要额外加装传动联轴器，整体占用的安装空间很小，适合在紧凑型的自动化设备内部布置。从运动特性来看，这套机构在传动过程中，水平方向的运动速度遵循简谐运动规律，启动和停止阶段的加速度是连续变化的，不会出现刚性冲击，所以运转时的噪音很小，

　　传动件的磨损速度也更低，适合在中低速的连续运转工况下使用。如果需要调整往复运动的行程，只需要在旋转圆盘上加工不同半径的偏心销安装孔，不需要更换整套轭架和传动杆，后期维护调整的成本很低。在实际建模过程中，需要重点校核几个运动干涉位置：一是偏心销运动到最下端位置时，轭架的底部不会和下方的安装平面发生剐蹭；二是轭架运动到左右极限位置时，轭架的侧面不会和导向支座的端面发生碰撞；三是旋转圆盘整周回转时，圆盘的外圆不会和水平传动杆发生接触。导向支座上的导向孔可以加装自润滑铜套，进一步降低传动杆滑动时的摩擦阻力，延长整套机构的无故障运行时间，不需要频繁加注润滑油维护。这类轭式传动结构相比其他直线往复机构，没有多余的传动连杆，传动链更短，累计传动间隙更小，所以往复运动的定位精度更高，在一些对送料位置精度要求较高的工位上，比如电子元器件的插装工位、小零件的分拣工位，它的传动精度完全可以满足使用需求，不需要额外加装位置传感器做闭环反馈，就能把位置误差控制在0.1mm以内。
