高速竞速型四旋翼飞行器结构设计方案

这款四旋翼飞行器的结构设计核心围绕高速飞行场景展开，在气动布局、动力匹配、结构集成三个维度做了针对性优化，适配竞速飞行、低空高速巡检这类对飞行速度有严苛要求的应用场景。从实际用途出发，该设计区别于常规航拍类四旋翼的慢飞定位，核心目标是突破常规多旋翼的速度瓶颈，满足高速穿越、短距快速抵近作业的需求，所有结构细节都围绕降低飞行阻力、提升动力传递效率、强化高速状态下的结构稳定性展开。

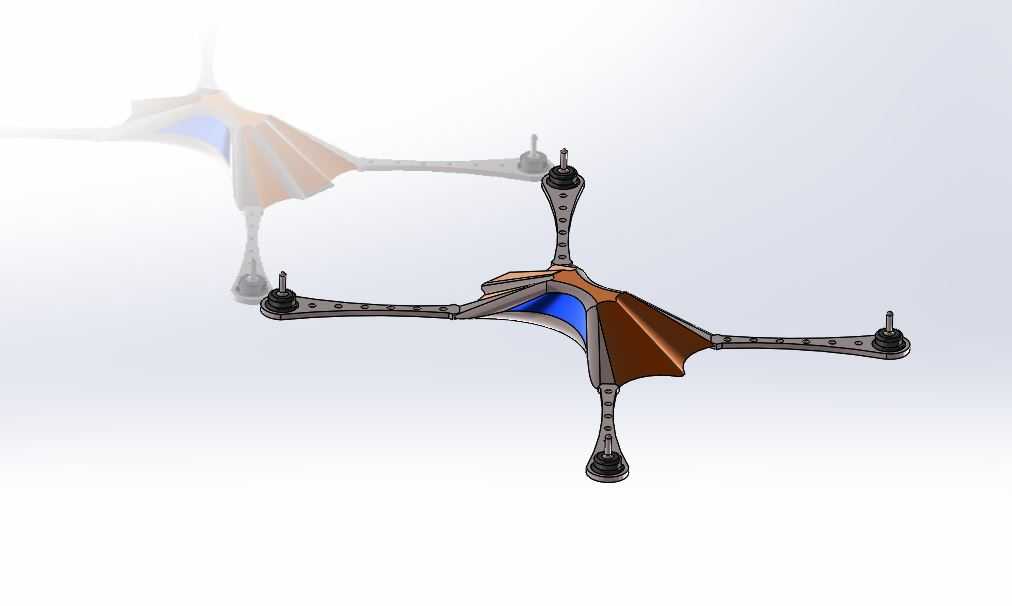

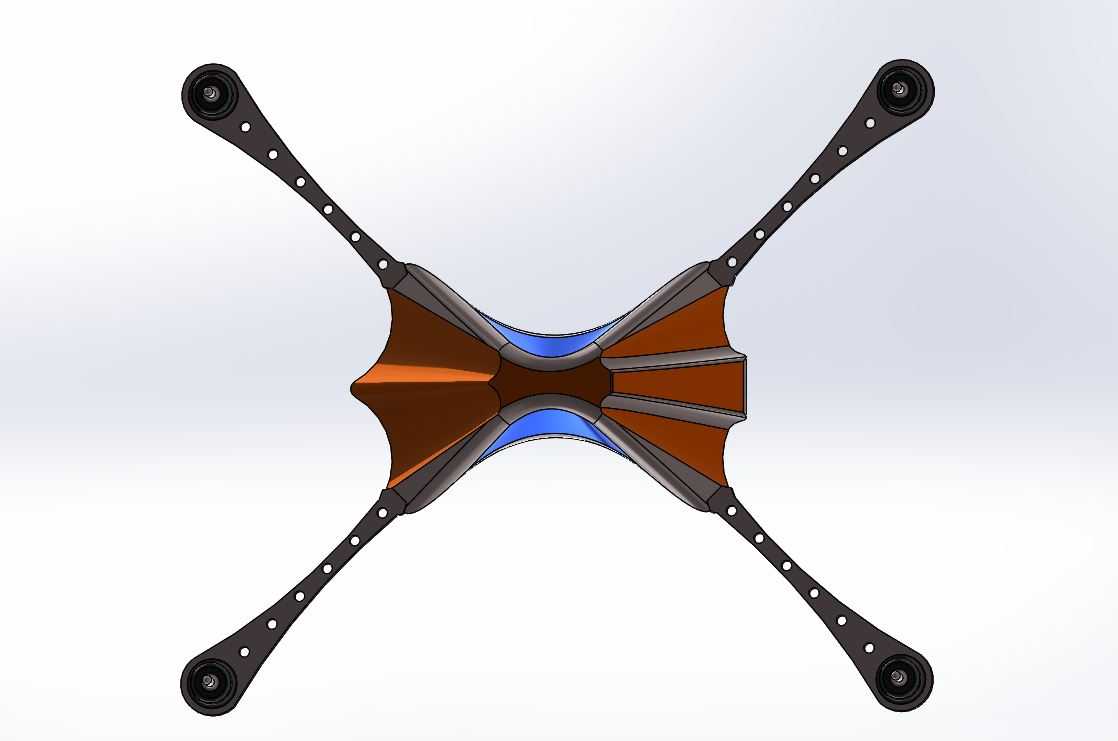

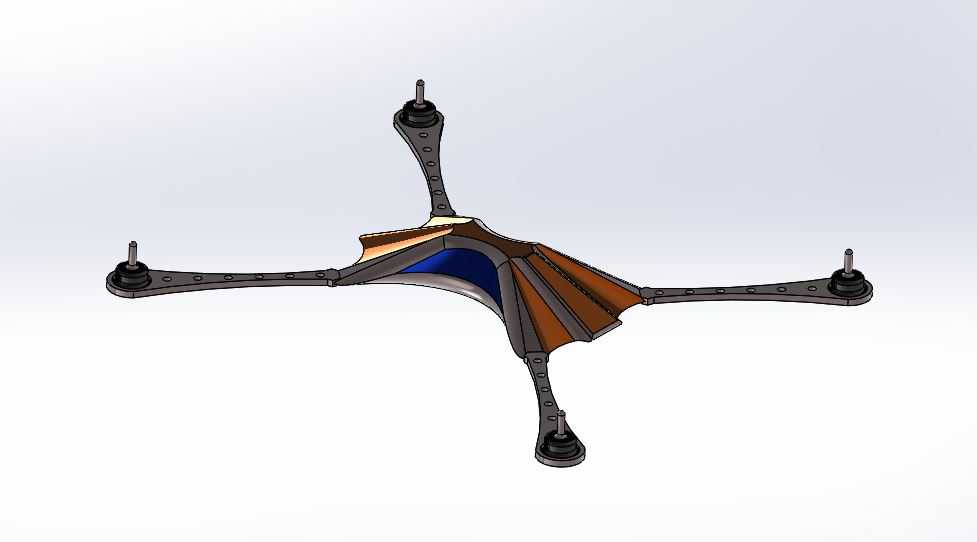

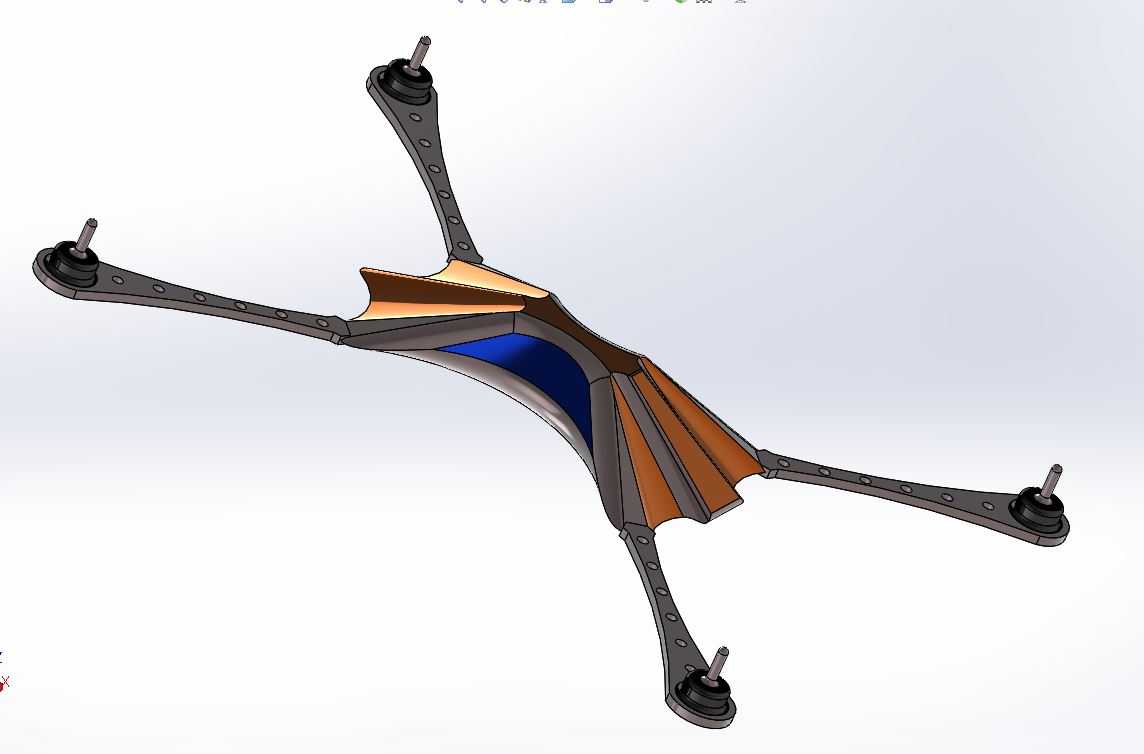

设计思路上，首先对机臂做了一体化流线修型，没有采用常规多旋翼的圆柱或方管机臂结构，而是将机臂与中心机身做了连续曲面过渡，避免飞行过程中机臂与机身衔接位置产生紊流增阻。机臂上预留的安装槽并非普通的走线槽，而是兼顾了动力组件的安装定位与气流导流作用，电机安装座直接与机臂结构一体成型，减少了额外连接件带来的装配间隙与气动凸起，同时保证电机安装的同轴度，避免高速转动时的振动偏移。中心机身采用多棱面聚合造型，上表面做了收敛式弧面过渡，下表面预留电子设备集成舱位，所有飞控、电调、电池等电子部件全部内置于轮毂式的中心舱内，没有外露的接线与设备凸起，最大程度降低机身的迎风阻力。

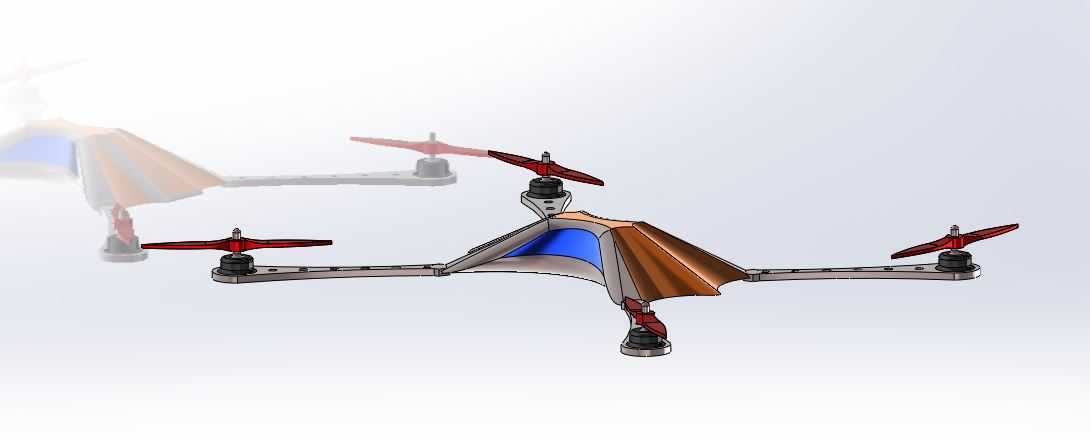

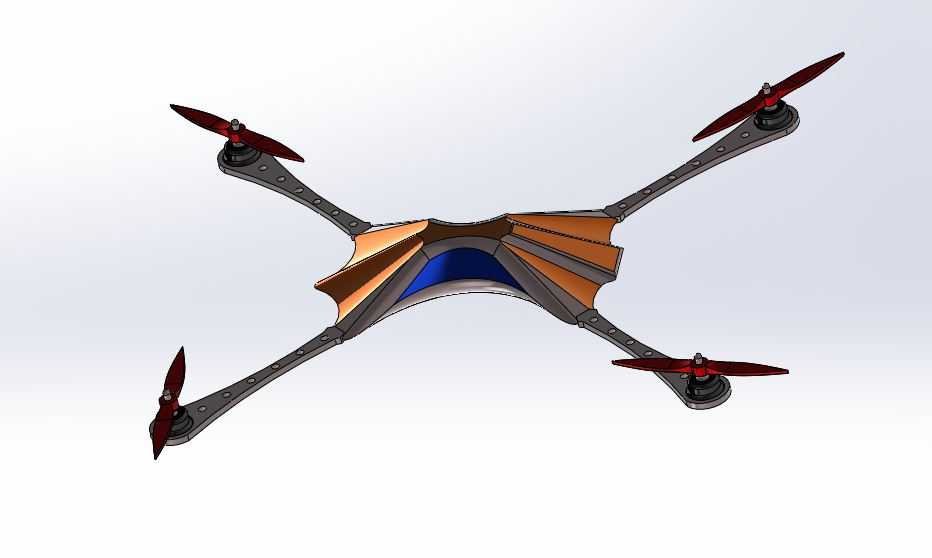

螺旋桨匹配上选用了窄弦长的高速螺旋桨，配合高转速动力电机，桨叶的安装角度与机臂末端的安装座做了角度适配，保证桨盘平面与机臂的相对位置处于最优气动区间，减少机臂对桨下气流的干扰。从安装边界来看，机臂展开后四个电机的安装孔位处于同一水平面，相邻机臂的夹角严格保持90度，中心舱的内部安装空间做了分层设计，电池安装位处于整机重心的几何中心位置，避免高速机动时出现重心偏移带来的姿态扰动。机臂本身采用等强度变截面设计，靠近中心机身的位置截面尺寸更大，向电机安装端逐步收窄，在保证结构刚度满足高速飞行振动要求的前提下，尽可能降低机臂自身重量与迎风面积。

结构细节上，机身表面的棱面设计并非单纯的造型处理，而是对应了不同飞行姿态下的气流导向，在大倾角前飞状态下，机身侧面的棱面可以引导气流平顺流过机身表面，避免气流分离带来的阻力激增。起落部分没有采用常规的外露起落架结构，而是将支撑结构集成在机臂下侧的凸起位置，减少起落架带来的额外阻力，同时保证降落时的结构支撑强度。整套结构在设计时充分考虑了高速飞行的动载荷要求，所有连接位置都做了应力分散处理，避免高速机动时出现结构共振或者应力集中导致的结构损坏，动力线缆全部内置于机臂的内部槽道中，既减少了气动干扰，也避免高速飞行时线缆晃动带来的飞行姿态扰动。
