球形多旋翼概念飞行无人机结构设计

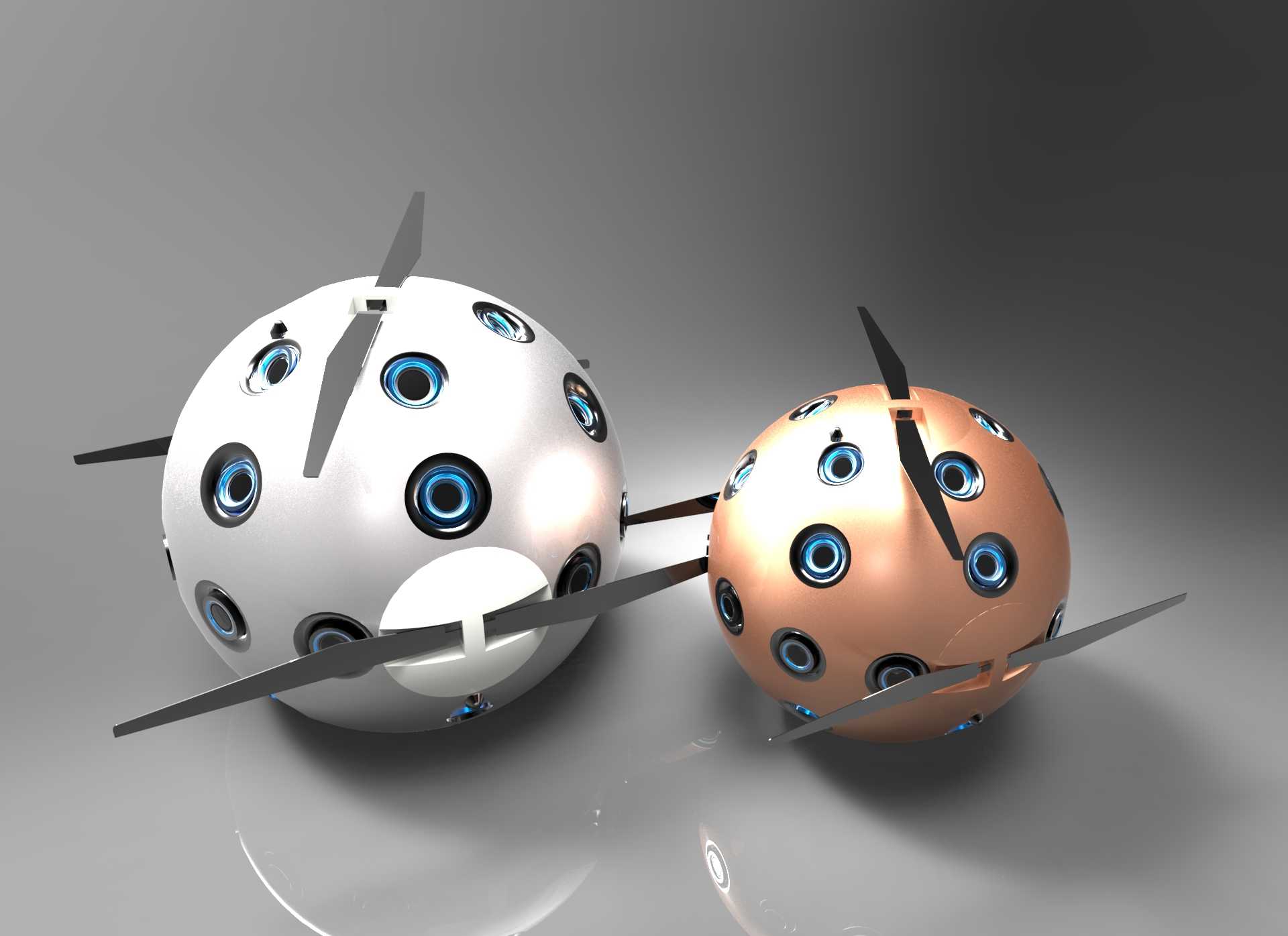

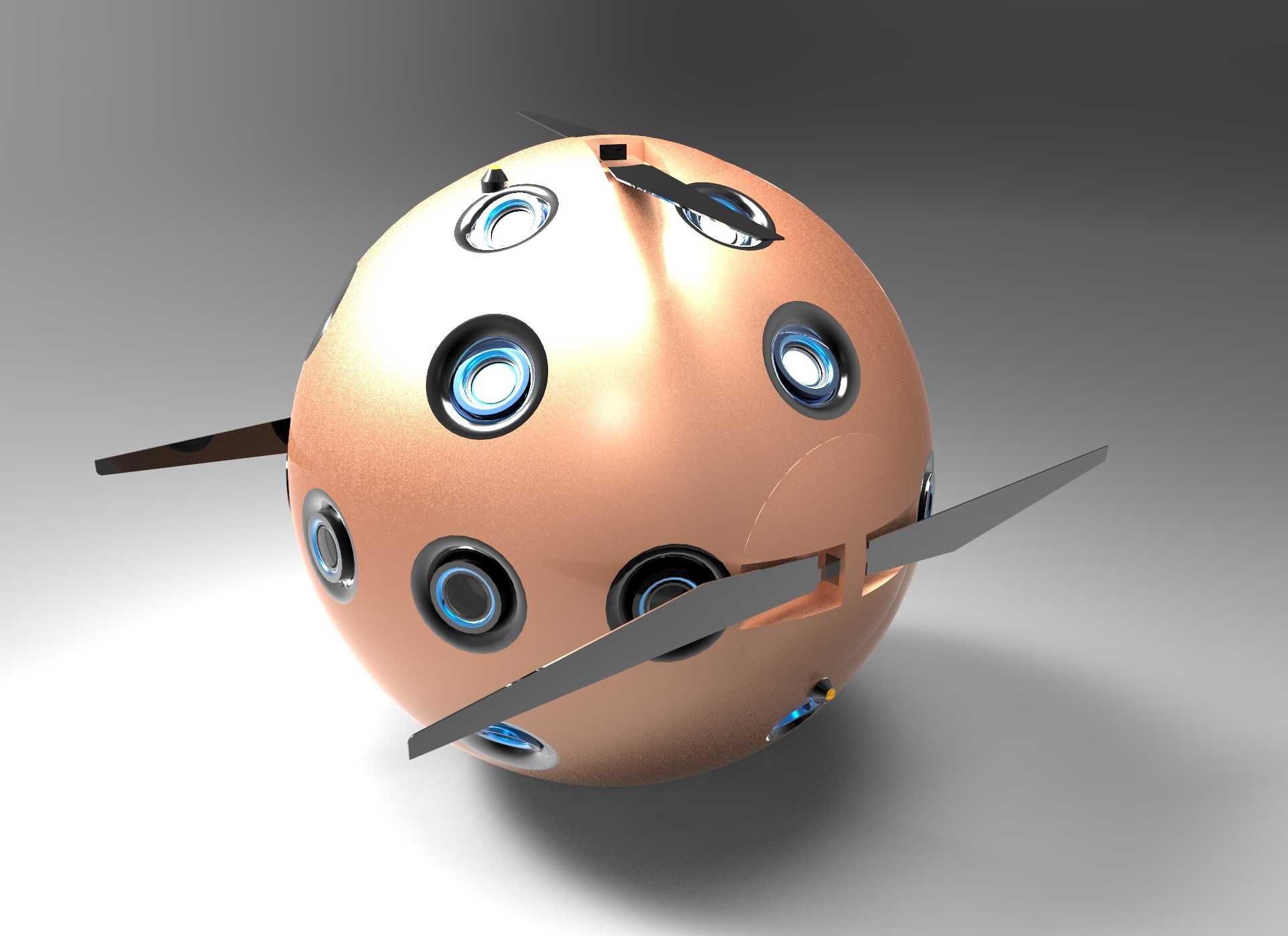

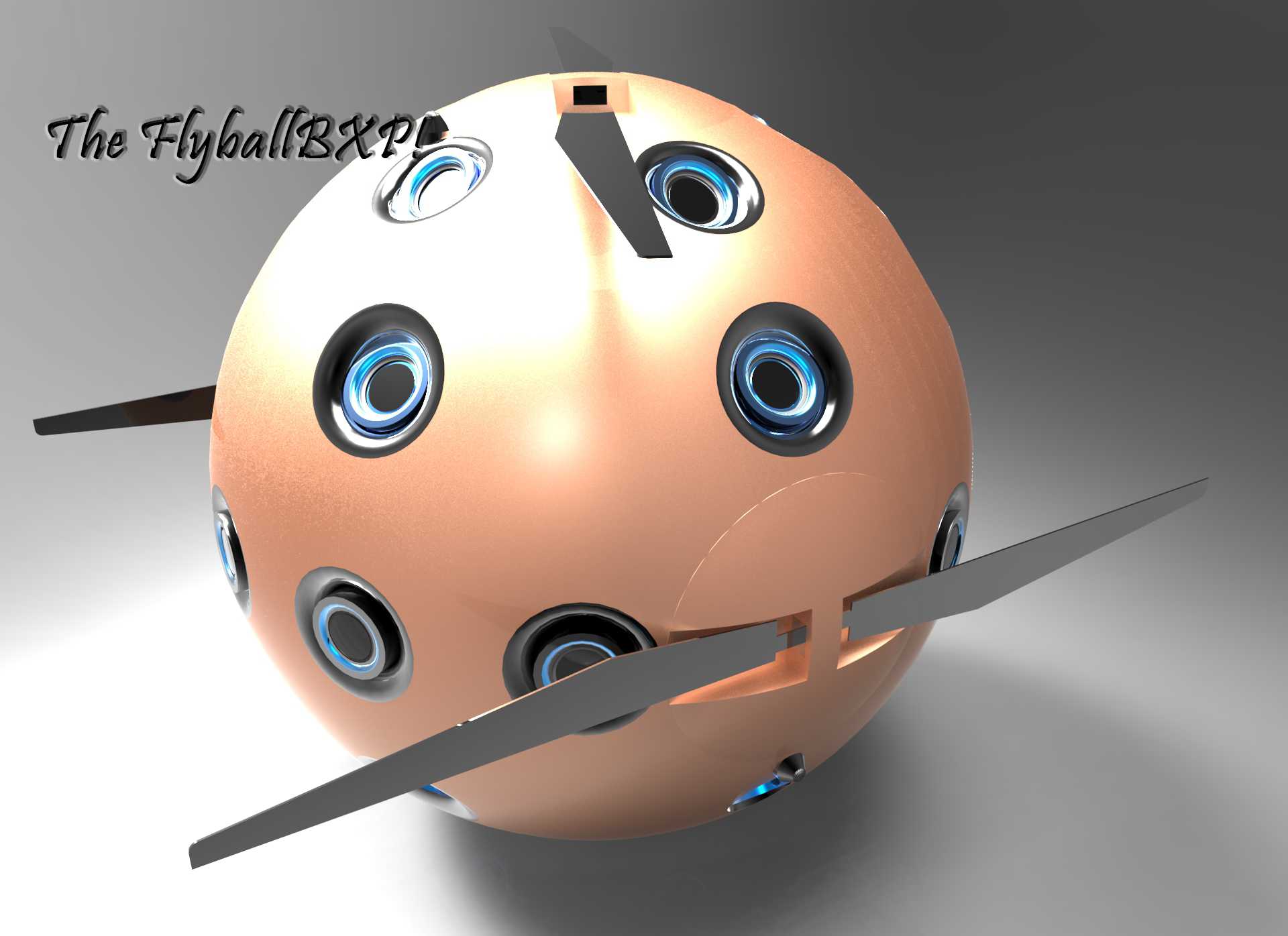

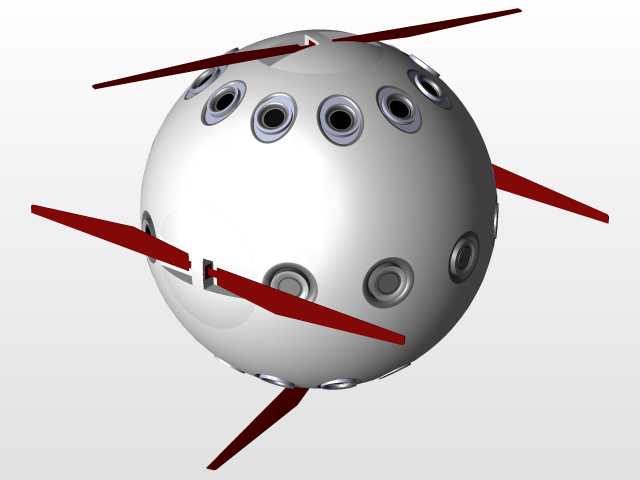

这款球形构型的多旋翼飞行装置，在设计之初就瞄准了狭小空间内的巡检作业场景，区别于常规平面布局的多旋翼机型，球形外壳的对称结构能让设备在碰撞到障碍物时，将冲击力均匀分散到整个壳体表面，避免单支臂受力断裂的问题，尤其适合管道内部巡检、密闭仓储空间盘点、复杂建筑结构探伤这类作业环境，常规十字布局旋翼在这类场景中很容易因为桨叶剐蹭墙体、管线导致炸机，球形外轮廓能将所有旋翼的旋转范围包裹在球体直径边界内，只要作业通道的内径大于球体最大直径，就能保证设备通行过程中桨叶不会直接触碰障碍物。从功能特性来看，机身表面均匀分布的多组动力单元，采用沿球面切向布置的方式，每组旋翼的推力方向都经过矢量角度匹配，不仅能实现常规的垂直起降、悬停动作，还能完成任意方向的平移、绕球心自转的机动动作，相比常规多旋翼需要调整机身倾角才能实现水平位移的控制逻辑，这种布局在悬停状态下的姿态稳定性更优，搭载视觉检测模块时不会因为机身倾斜导致检测画面出现角度偏移，能减少后续图像校正的运算量。设计过程中首先确定的是球体的直径边界，所有旋翼的桨尖旋转轨迹都控制在球面以内，机身内部的航电电池、飞控模块、载荷安装位都沿球心对称布置，保证整机的重心与几何球心重合，降低飞控的姿态补偿难度，外壳表面预留的多个圆形开孔，一部分是动力单元的进气与导流通道，另一部分是预留的传感器安装位，可以根据不同作业需求替换成视觉摄像头、红外热成像仪、气体检测探头等不同载荷，不需要改动机身主体结构。机身表面伸出的旋翼支臂采用快拆结构设计，日常收纳时可以将支臂折叠贴合球面，减少收纳占用的空间，作业时展开支臂后，旋翼的旋转平面与球面保持固定夹角，不需要每次作业都调整旋翼角度，降低现场部署的操作难度。考虑到密闭空间作业的气流干扰问题，球形外壳的曲面经过流线型优化，能减少旋翼气流在机身表面形成的乱流，降低悬停状态下的姿态波动，即使在狭窄的管道内，气流在管壁反射后也能顺着球面导流，不会对机身形成持续的侧向推力，提升小空间内的飞行稳定性。
