X型四旋翼小型航拍无人机结构设计

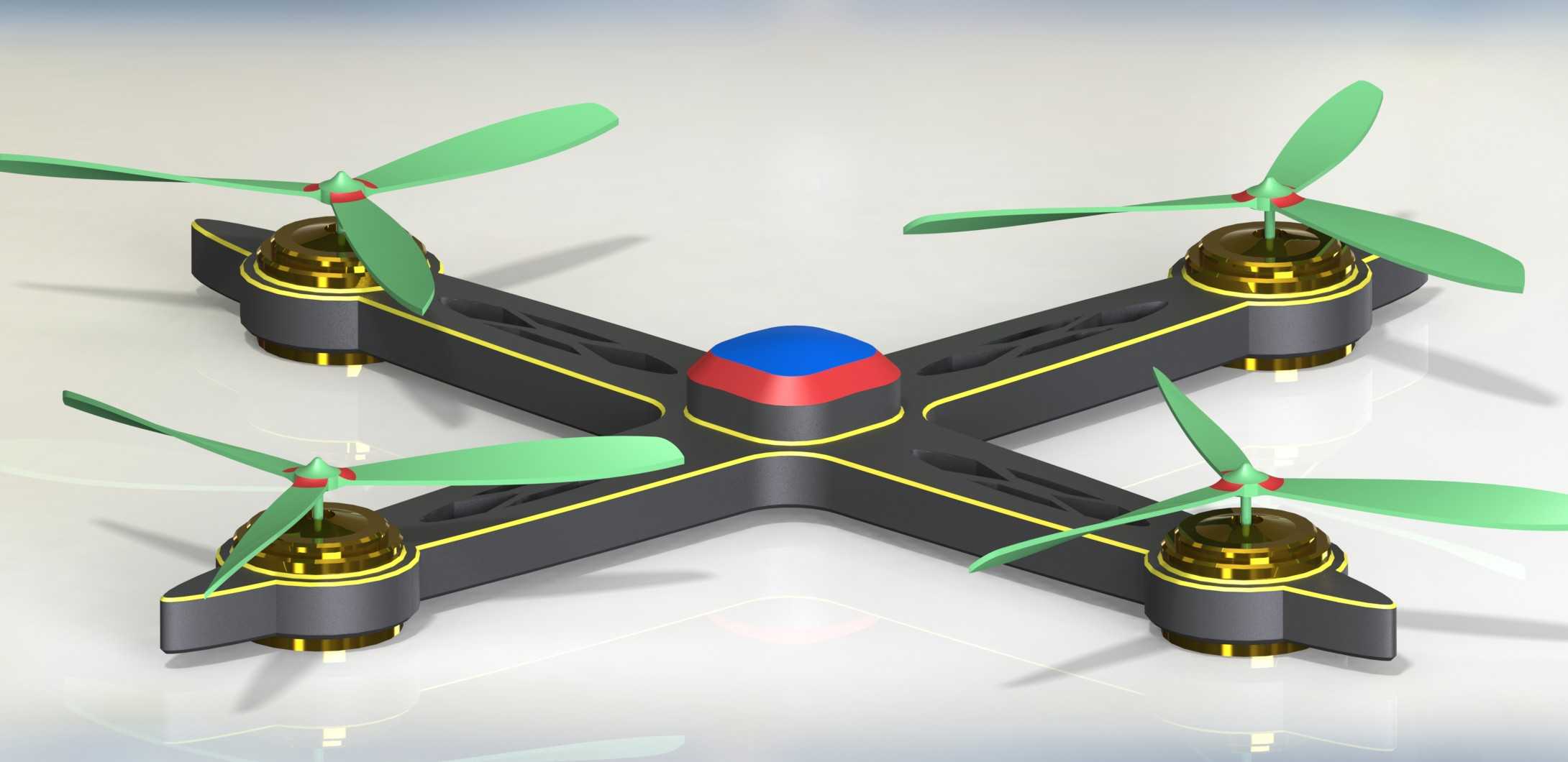

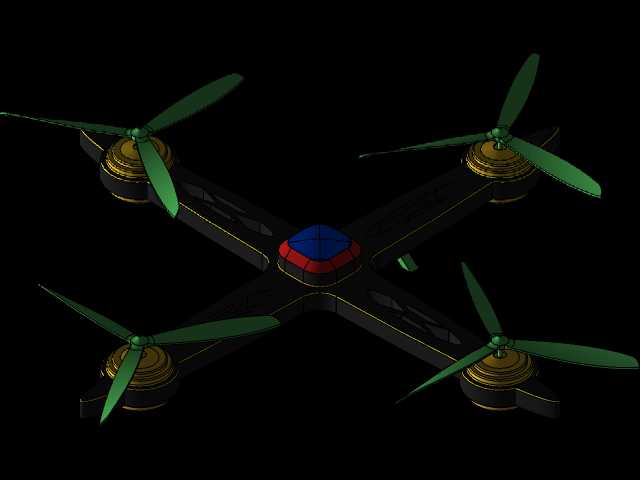

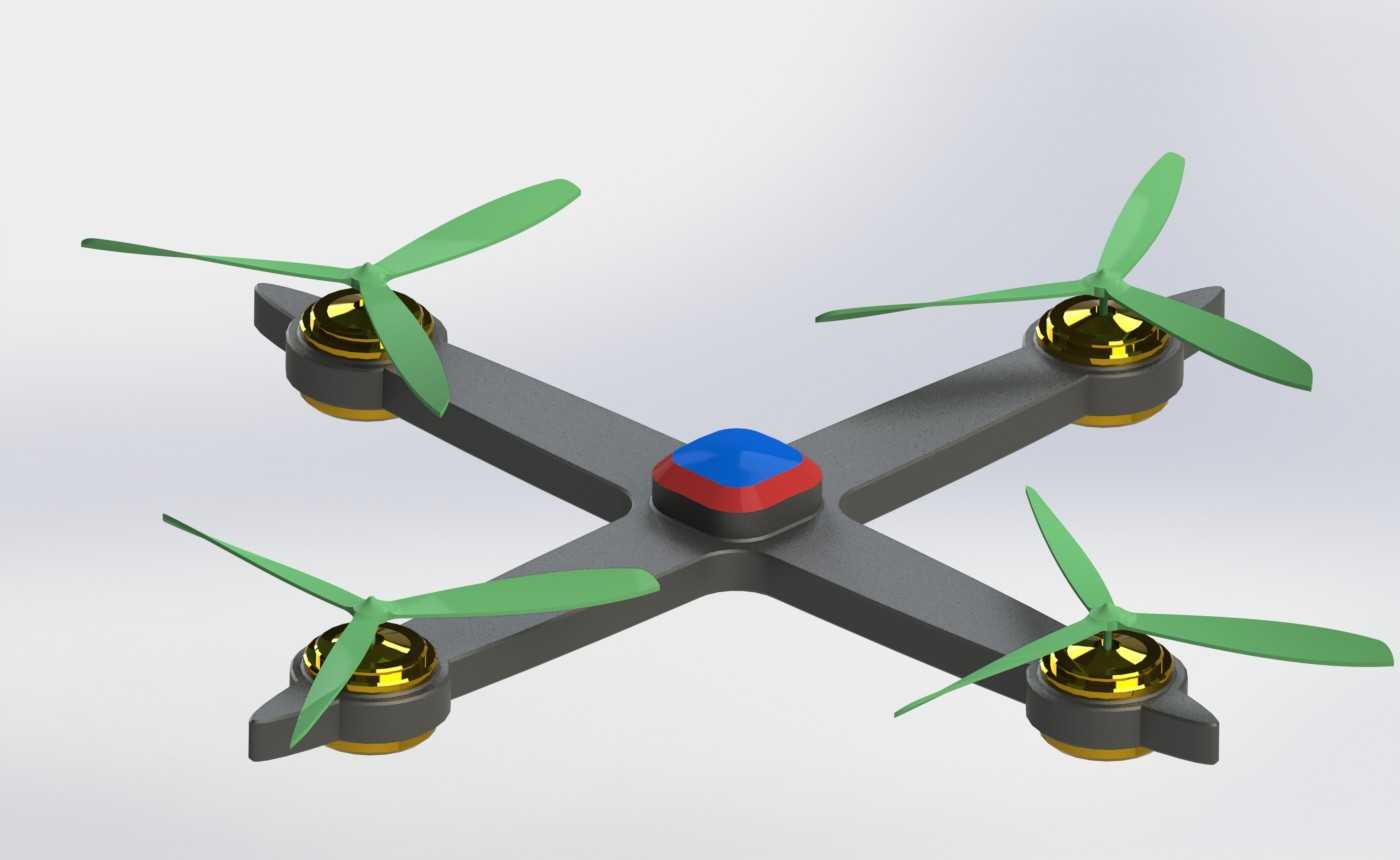

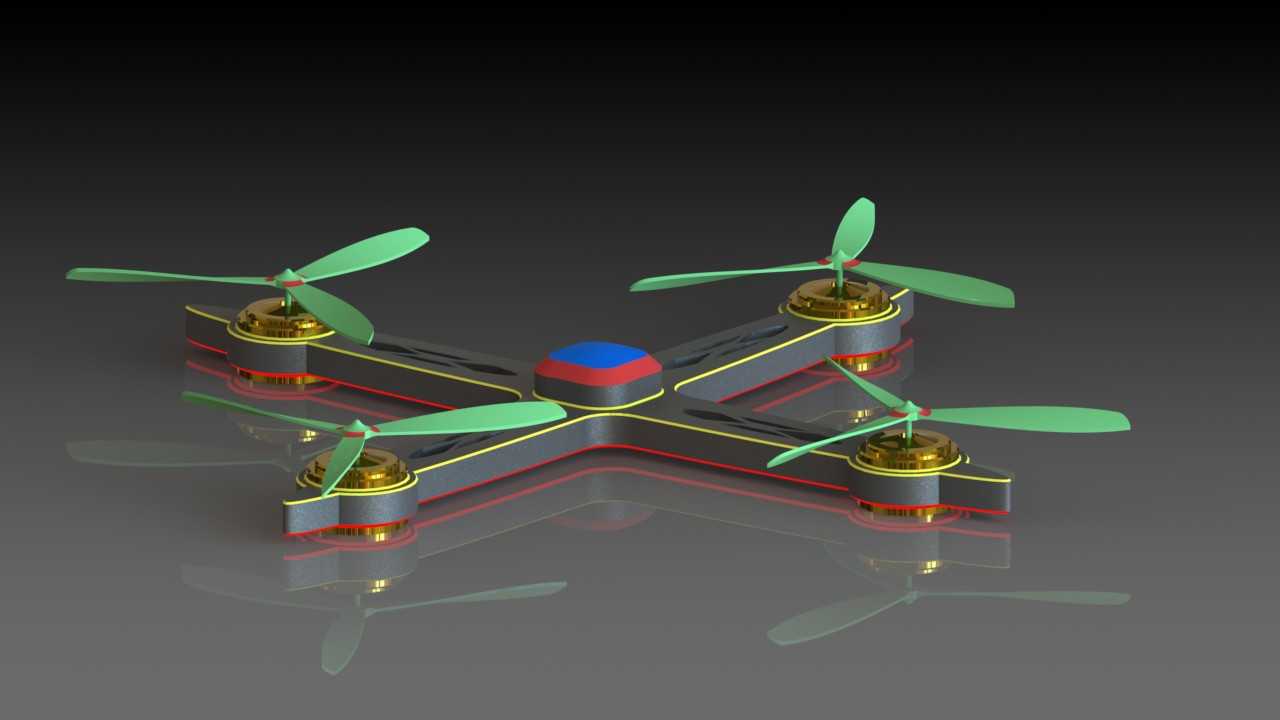

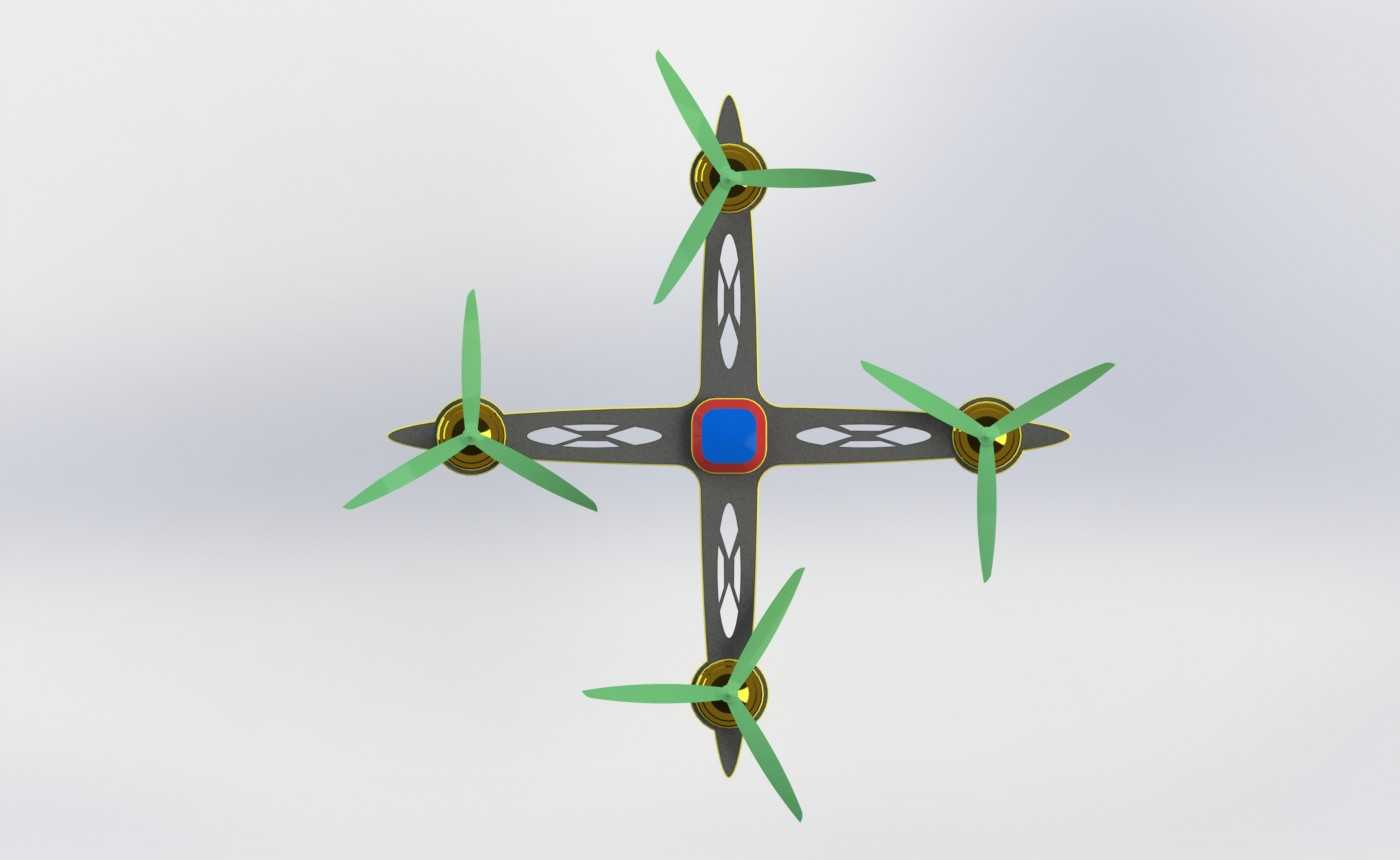

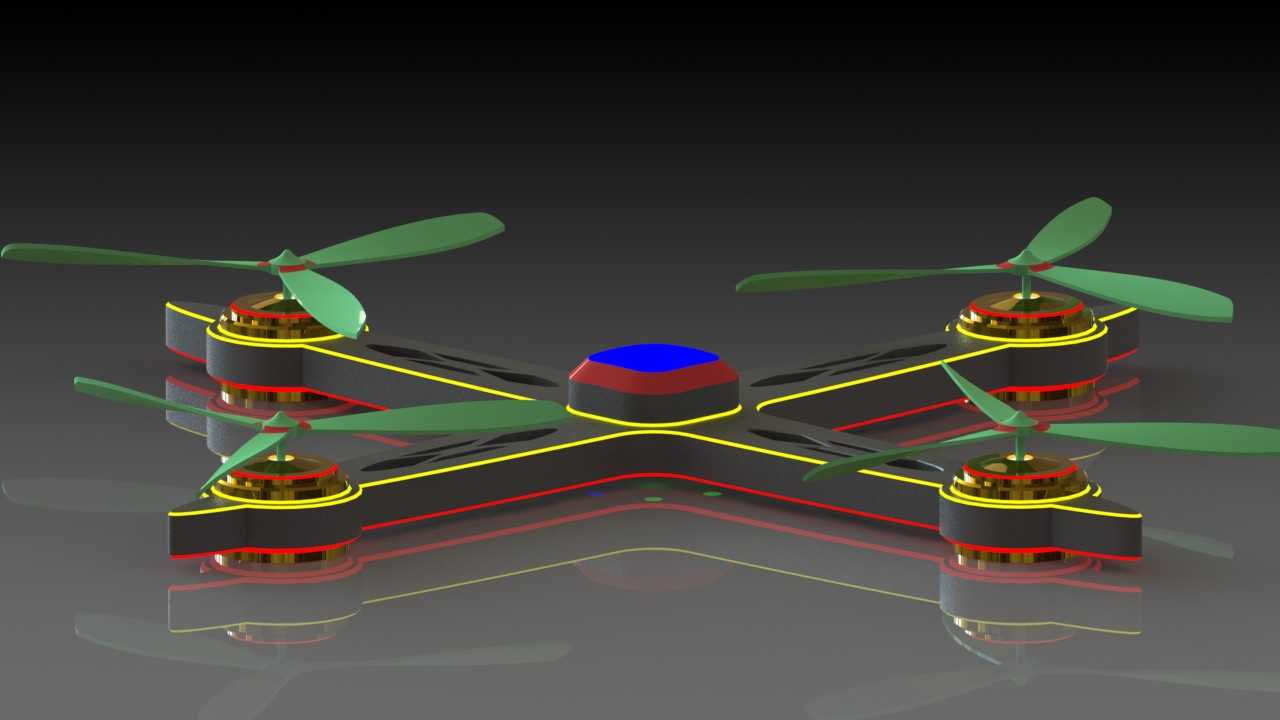

这款X型布局的四旋翼飞行器，核心定位面向低空近景航拍、小型场地巡检类作业场景，日常可承担园区安防巡查、农田作物长势抽样观测、小型活动空中机位拍摄等轻量化作业任务，相比固定翼飞行器，它不需要专用起降跑道，在平整硬质地面甚至硬质铺装的楼顶平台都能完成垂直起降，作业灵活性更强。从结构设计逻辑来看，采用对称X型机架布局，四个旋翼臂以中心飞控舱为核心呈90度夹角均匀分布，这种布局能让四个电机的拉力输出更均衡，飞控系统调整飞行姿态时的力矩计算更简洁，姿态修正响应速度比十字布局更快，同时能给中心挂载的摄像设备留出无遮挡的前方视野，避免旋翼臂进入拍摄画幅。机架主体采用上下分层的结构设计，上层中心舱设置蓝色凸起的GPS天线安装位，可直接兼容主流民用飞控的卫星接收模块，舱内预留飞控板、电调、电池的安装空间，布线槽沿旋翼臂内侧延伸至每个电机安装座，既可以避免飞行中导线被旋翼剐蹭，也能减少外露导线带来的飞行风阻。每个旋翼臂末端的电机安装座做了环形凸台结构，适配22系列外转子无刷电机的安装孔位，安装座下方预留了LED灯条的嵌装槽，图中展示的黄红双色灯带就是嵌入该槽位，可用于飞行时的航向指示与夜间飞行位置辨识，降低低空作业时的碰撞风险。旋翼采用两叶快拆式设计，桨叶根部带定位卡扣，日常收纳时可以快速拆卸桨叶，缩小整机收纳体积，作业前无需额外工具即可完成桨叶安装，每个电机座的上下都设置了缓冲胶圈安装位，可过滤电机运转时的高频振动，避免振动传递到中心舱的摄像设备，保证拍摄画面的稳定性。从安装边界来看，整机旋翼展开后的对角轴距控制在250mm级别，属于小型四旋翼范畴，中心舱的电池仓可兼容3S 1500mAh至2200mAh的锂聚合物电池，电池安装位设置了防滑卡扣，可避免飞行中电池移位导致整机重心偏移，机架底部预留了通用相机挂载螺孔，可适配重量在100g以内的小型运动相机，满足不同场景的挂载需求。机臂采用一体化注塑成型的流线型截面，相比方形截面机臂能降低约15%的飞行风阻，同时机臂内部做了加强筋结构，在发生轻微擦碰时能吸收部分冲击能量，避免机臂直接断裂。飞控舱顶部的蓝色天线罩采用透波材料设计，不会遮挡GPS卫星信号，保证飞行时的定位精度，即使在楼宇间的弱信号区域也能维持稳定的姿态锁定。整机起落架采用与机臂一体化的短支脚设计，没有额外加装外置起落架，既减轻了整机重量，也能保证降落时机架底部的摄像设备不会直接接触地面，避免镜头刮蹭，支脚底部做了圆弧过渡，降落时能起到一定的缓冲作用，减少硬着陆对机臂结构的冲击。
