四旋翼载重运输无人机结构设计方案

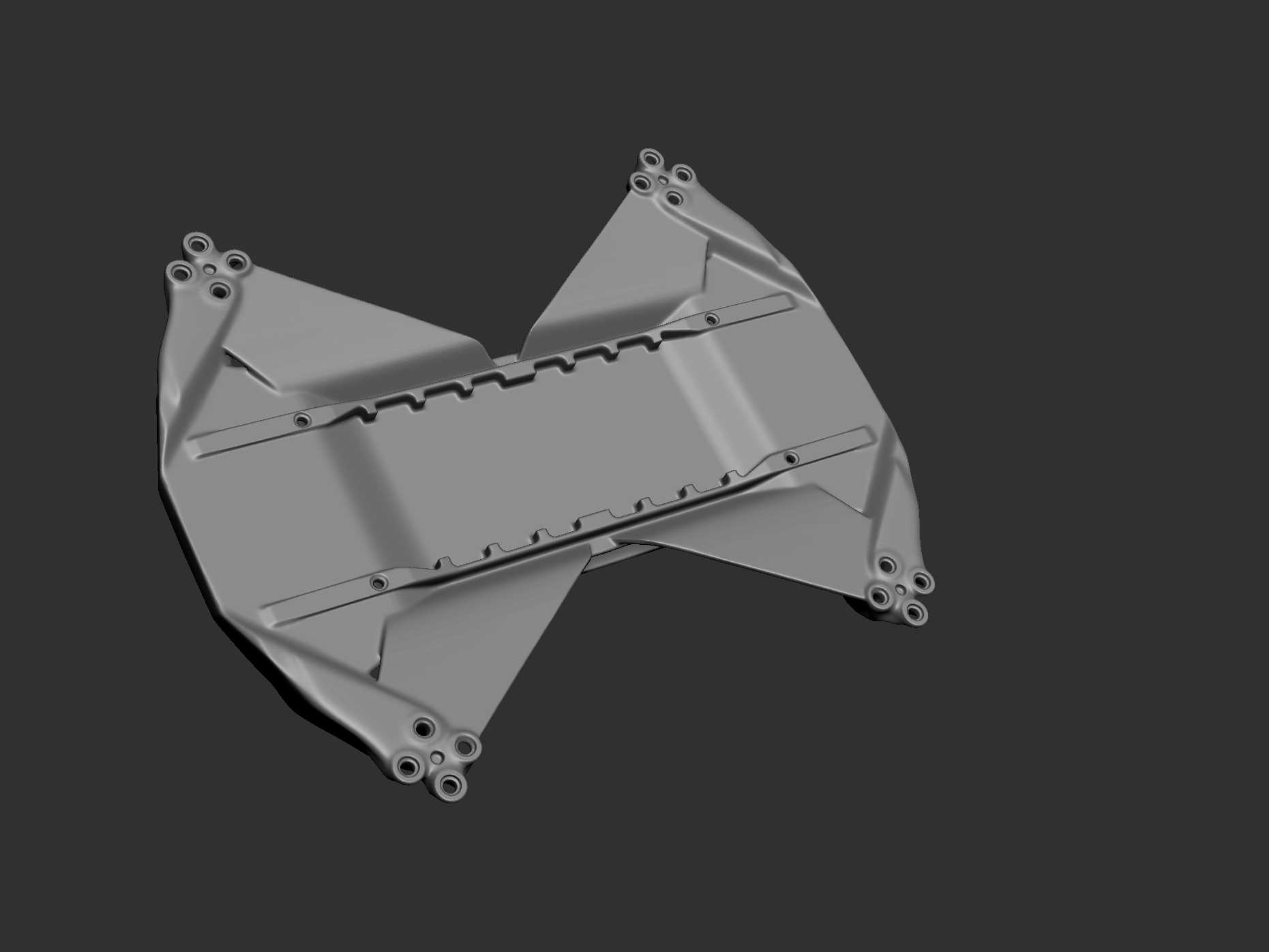

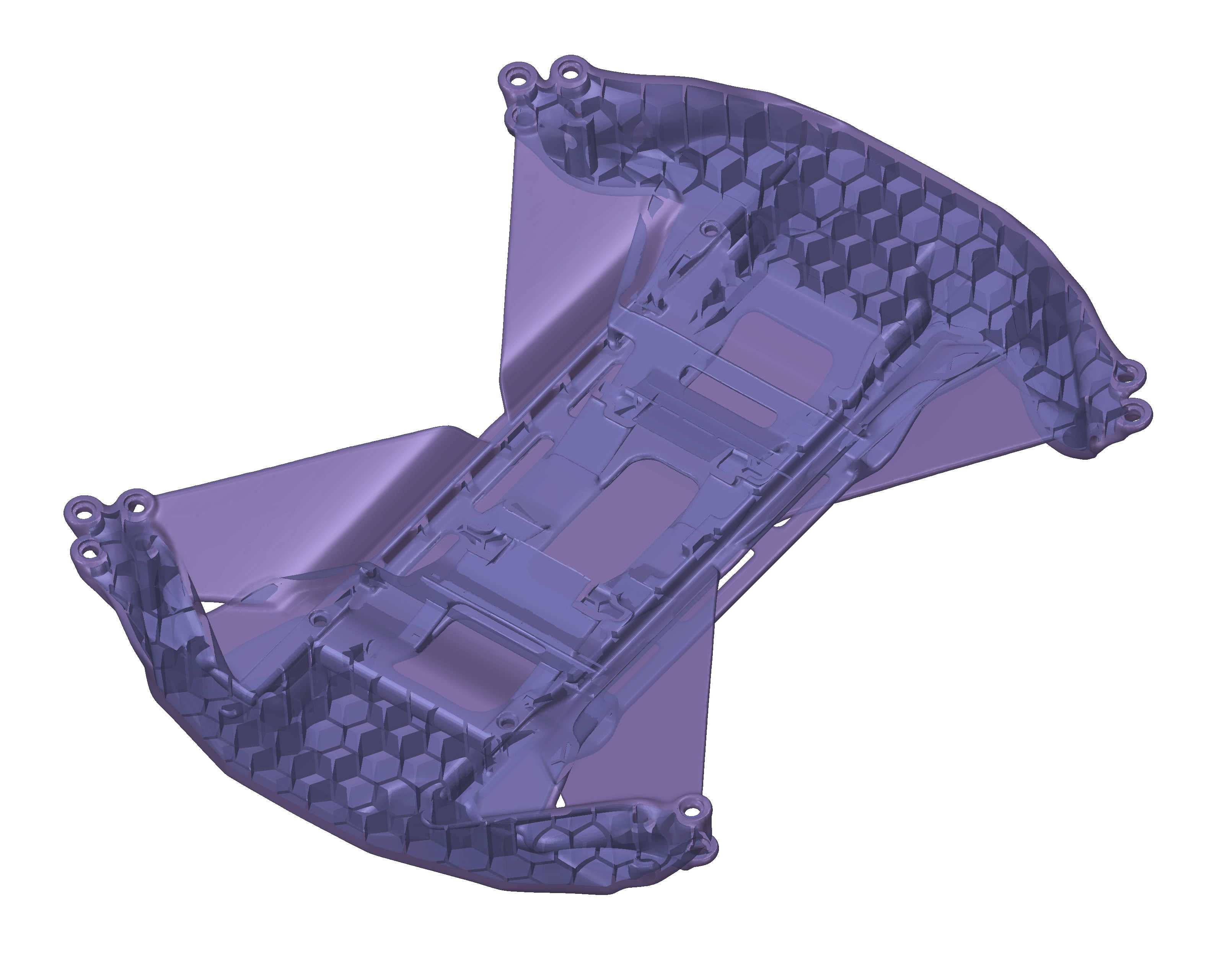

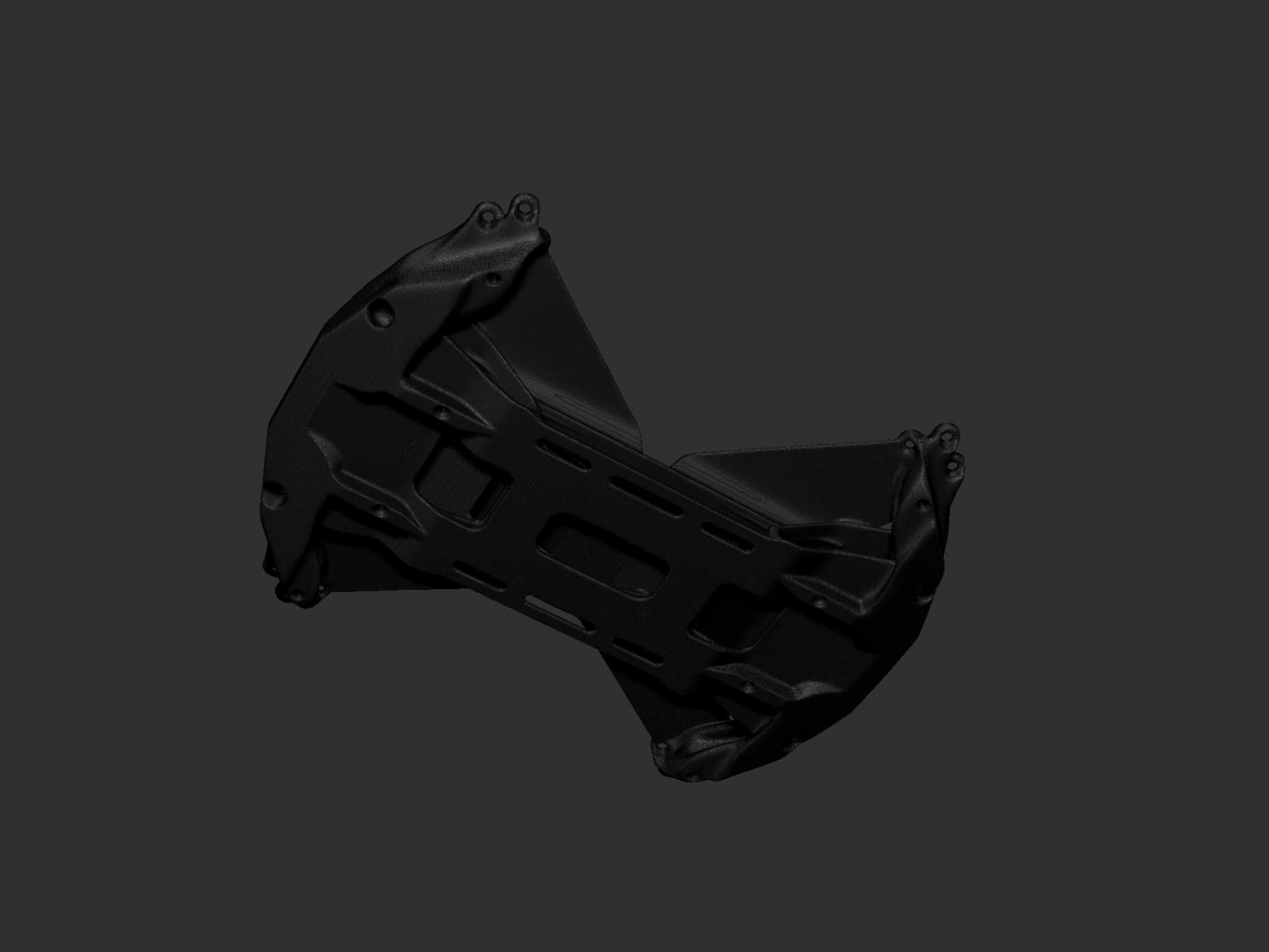

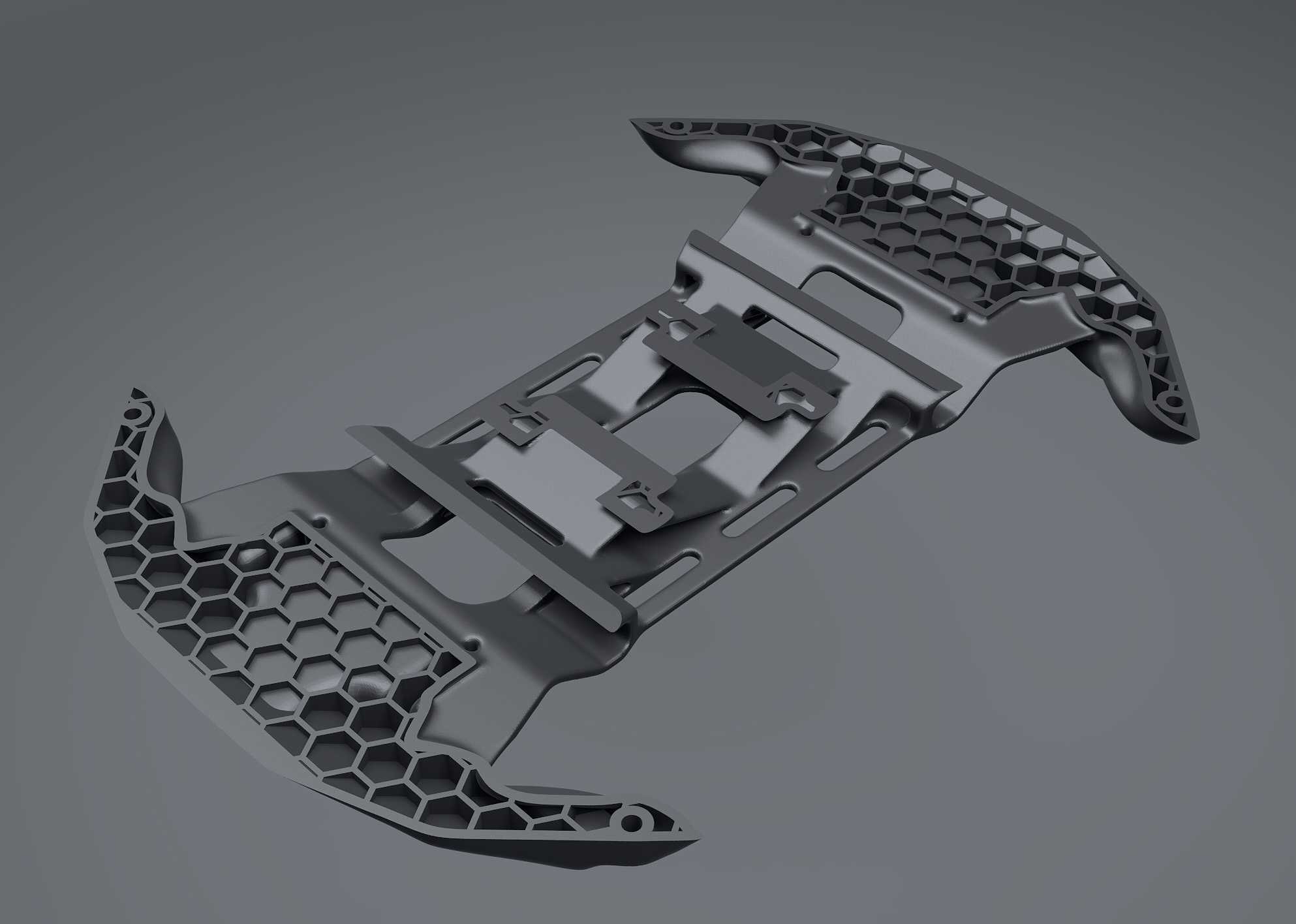

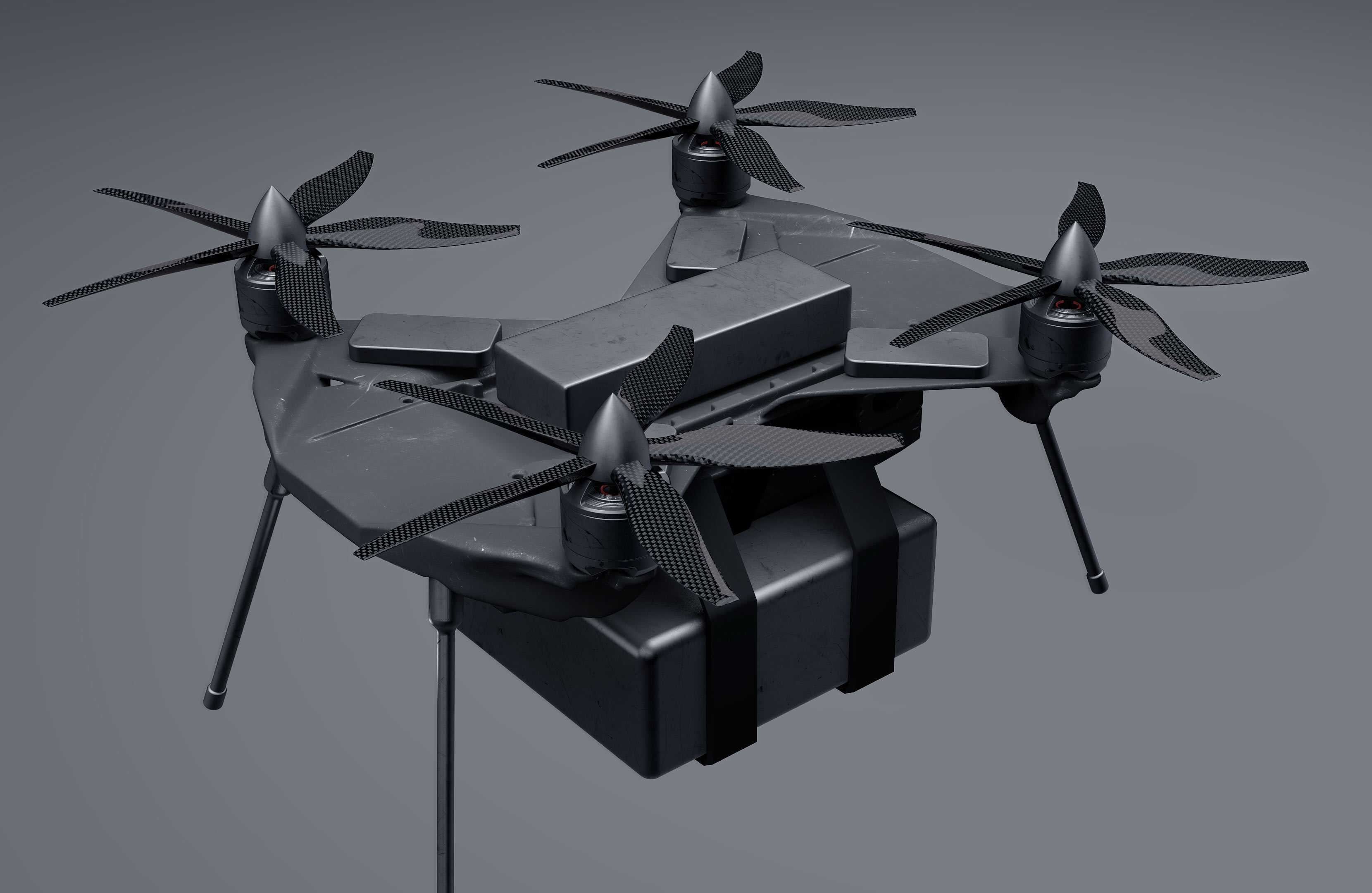

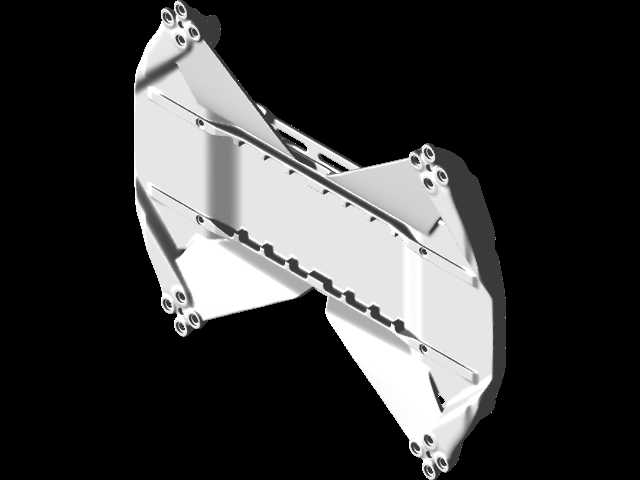

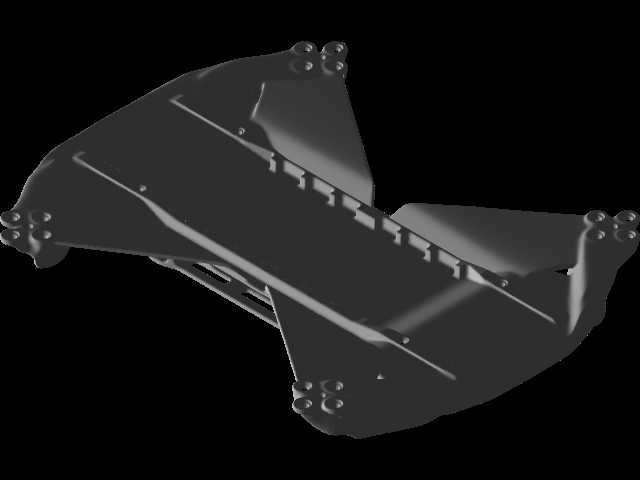

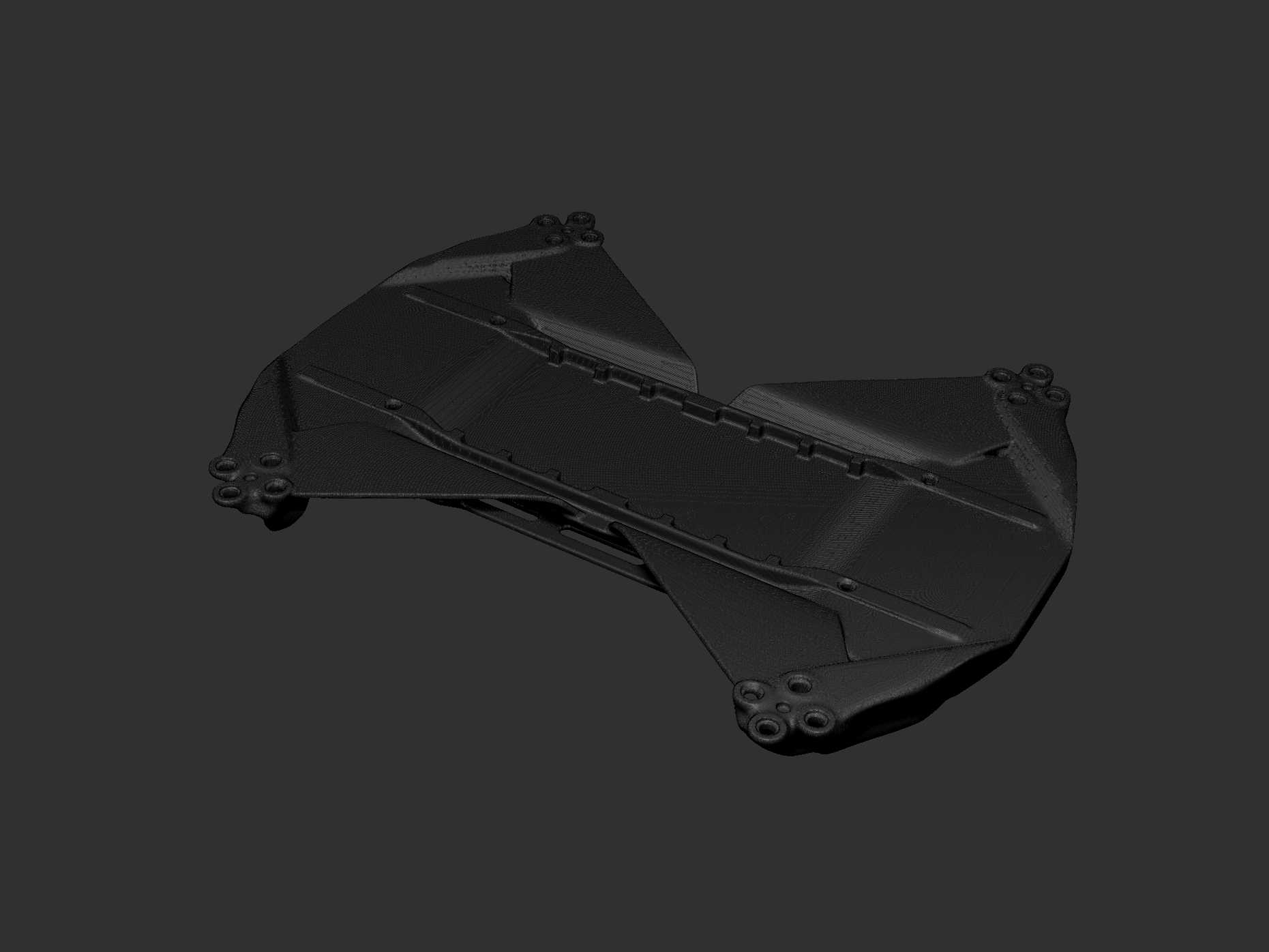

这款四旋翼载重运输无人机的结构设计，核心瞄准末端物流配送、应急物资投送、小范围工业物料转运的实际作业场景，区别于消费级航拍无人机的轻量化取向，整体结构围绕重载飞行的稳定性、载荷适配性做了针对性优化。从机架布局来看，主体采用类翼型融合式上壳结构，并非传统消费级无人机的平板式机架，主框架从中心载荷舱位置向四个电机支臂平滑过渡，这种一体化的曲面结构一方面可以降低飞行过程中的机架风阻，减少前飞状态下的紊流干扰，另一方面可以将主电池、飞控模块等核心部件内嵌于中心舱体内部，降低整机重心高度，提升带载飞行时的姿态稳定性。四个旋翼支臂采用镂空式蜂窝加强结构，没有采用整段实心碳板或者注塑件的常规设计，支臂内部的蜂窝状支撑筋可以在保证结构抗扭、抗弯强度的前提下，尽可能降低支臂自身重量，避免支臂末端电机位置在大拉力输出时产生震颤，影响旋翼动平衡。支臂末端的电机安装座预留了标准的电机安装孔位，适配常用的大拉力外转子无刷电机，安装座与支臂主体做了一体化过渡，没有额外的拼接接缝，减少飞行过程中的结构应力集中点。起落架采用细长杆式刚性支撑结构，支腿长度经过精准核算，当机腹下方挂载标准尺寸的物流载荷箱时，起落架触地后载荷箱底部距离地面留有足够的安全间隙，不会出现载荷蹭地的问题，同时起落架的安装位置避开了下方载荷的挂载区域，不会干涉载荷的快速装卸。机腹位置设置了标准化的载荷挂载接口，可以适配快拆式货箱、应急抛投装置等不同作业模块，中心载荷舱的内部空间做了分区规划，分别预留了飞控系统、电源模块、导航模块的安装位，各模块的安装边界清晰，布线槽沿着机架内部的加强筋走向布置，避免飞行过程中线路晃动干扰传感器工作。旋翼部分采用折叠式碳纤复合螺旋桨，桨叶的翼型针对大载重拉力输出做了优化，在相同电机转速下可以提供更高的静拉力，同时折叠结构可以缩小整机收纳尺寸，方便转运携带。整机的外形尺寸控制在小型工业级无人机的常规范畴内，展开状态下的旋翼直径满足常规城市、林间作业的空间通过性要求，收纳后可以放入标准的工业设备转运箱，适配野外作业的携行需求。结构设计过程中针对不同工况做了受力校核，包括满油满电（满电）状态下的爬升受力、带载转弯时的支臂侧向受力、硬着陆时的起落架冲击受力，所有受力节点都做了局部加厚或者加强筋补强，避免长期作业出现结构疲劳开裂的问题。
