轻量化GE喷气发动机支架优化结构

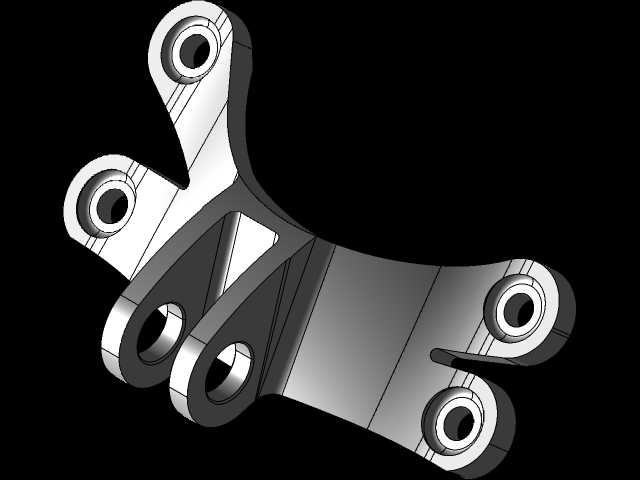

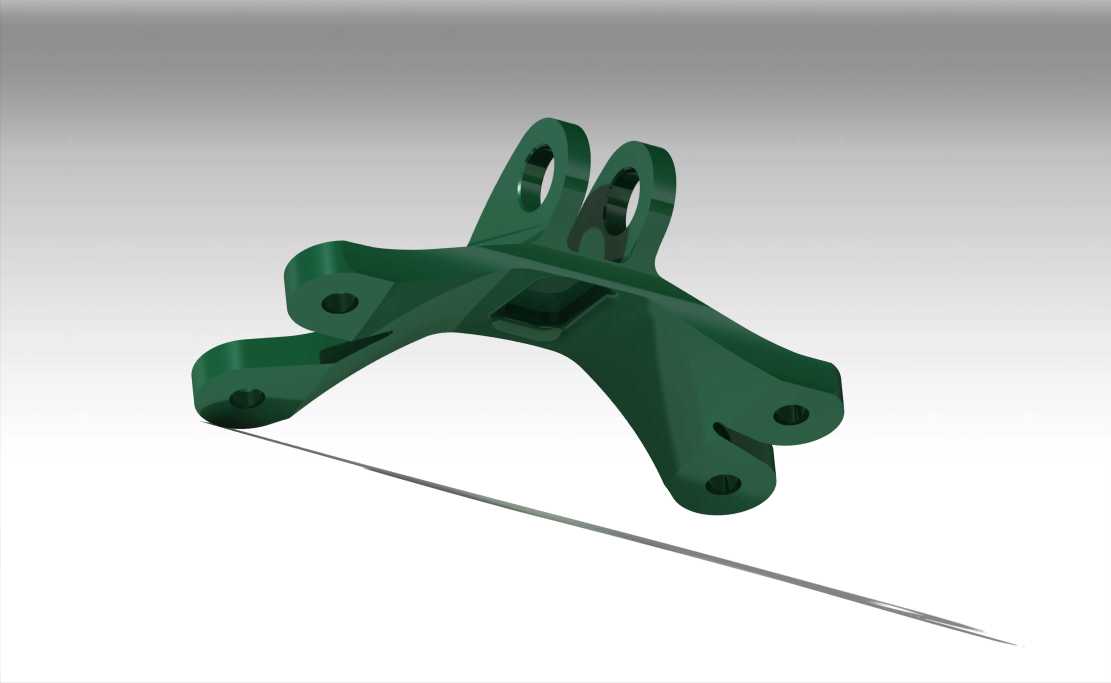

该支架作为喷气发动机的核心连接承载部件，主要承担发动机本体与安装基座之间的载荷传递作用，在航空动力系统的安装场景中，需要同时承受发动机工作产生的持续振动、交变推力载荷以及飞行过程中的气动附加载荷，对结构的刚度、疲劳强度均有极高要求。设计过程中以原有同功能支架为基础，在保证所有安装接口位置精度、连接强度满足工况要求的前提下，通过拓扑优化手段去除非承载区域的冗余材料，最终实现整体质量减少75%的减重目标，大幅降低动力系统的附加重量，提升整机推重比表现。从结构形态来看，该支架采用多支臂分布式承载布局，三个方向的支臂末端均设计有同轴安装孔，分别对应发动机侧、主安装节侧的连接点位，所有安装孔的端面均做了贴合度优化，保证连接时的面接触精度，避免局部应力集中。支臂之间采用渐变过渡的流线型筋板连接，没有突兀的直角转折结构，既能够让载荷传递路径更加顺畅，也能减少应力集中点的出现，提升结构的抗疲劳寿命。支架主体的中空镂空结构完全依据载荷路径的分布走向设计，所有保留的材料均分布在主传力路径上，非承载区域的材料全部做去除处理，在控制整体重量的同时，没有削弱关键位置的结构强度。从安装边界来看，该支架的各安装孔位间距、孔轴同轴度、端面平面度均严格匹配对应型号喷气发动机的安装接口要求，不需要额外加工调整即可直接完成装配适配，支臂的延展角度充分考虑了安装时的操作空间，不会与周边管路、线束部件产生干涉。在实际使用场景中，这类轻量化支架不仅能够降低航空动力单元的整体自重，还能减少振动传递过程中的结构共振风险，因为优化后的结构固有频率经过调校，能够避开发动机常用工作转速下的激振频率区间，降低振动疲劳失效的概率。不同于传统等厚度、实心结构的支架设计，该结构的每一处截面厚度都根据对应位置的载荷大小做了差异化设计，高承载区域的截面厚度更大，低载荷区域的截面更薄，实现材料利用率的最大化。
