复古轮式火炮结构三维设计作品

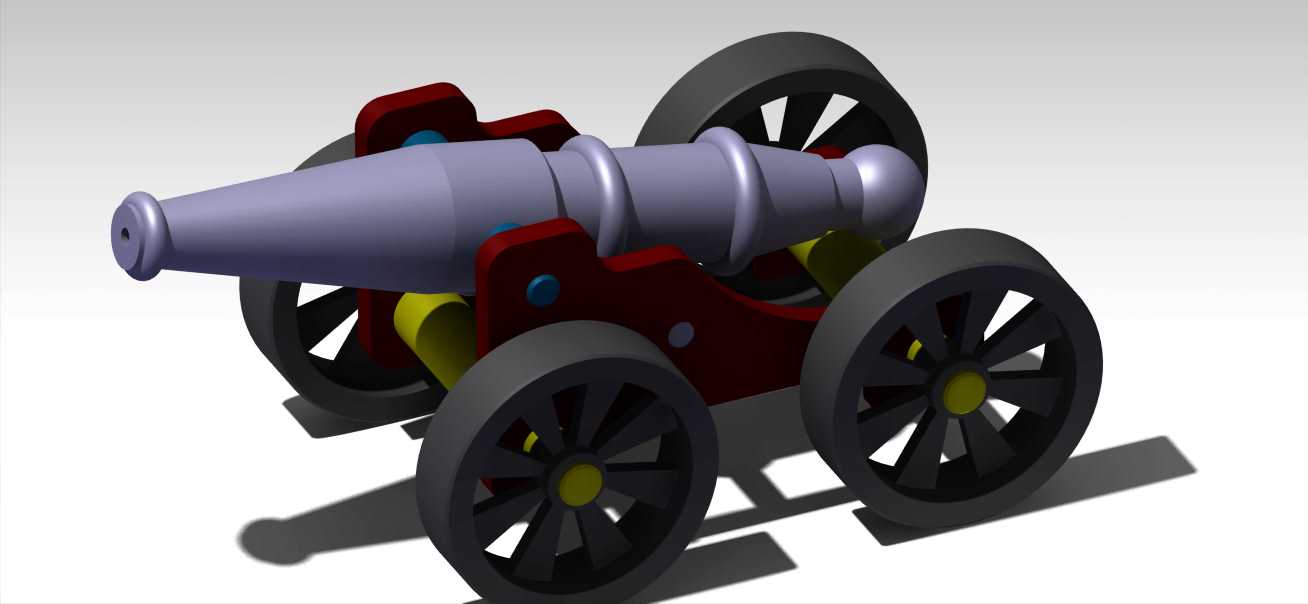

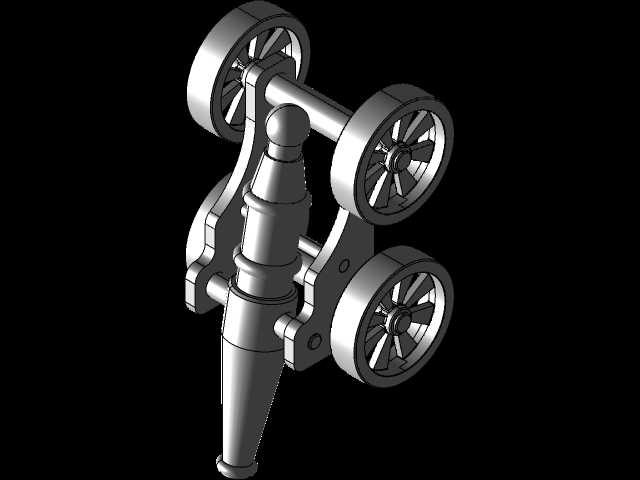

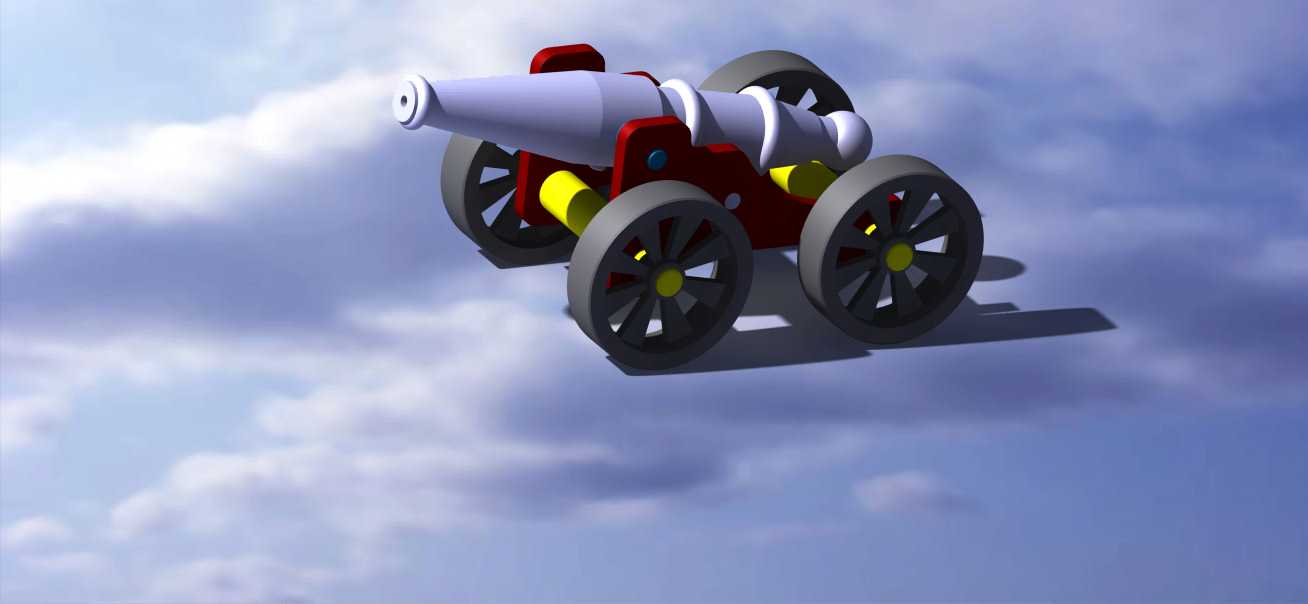

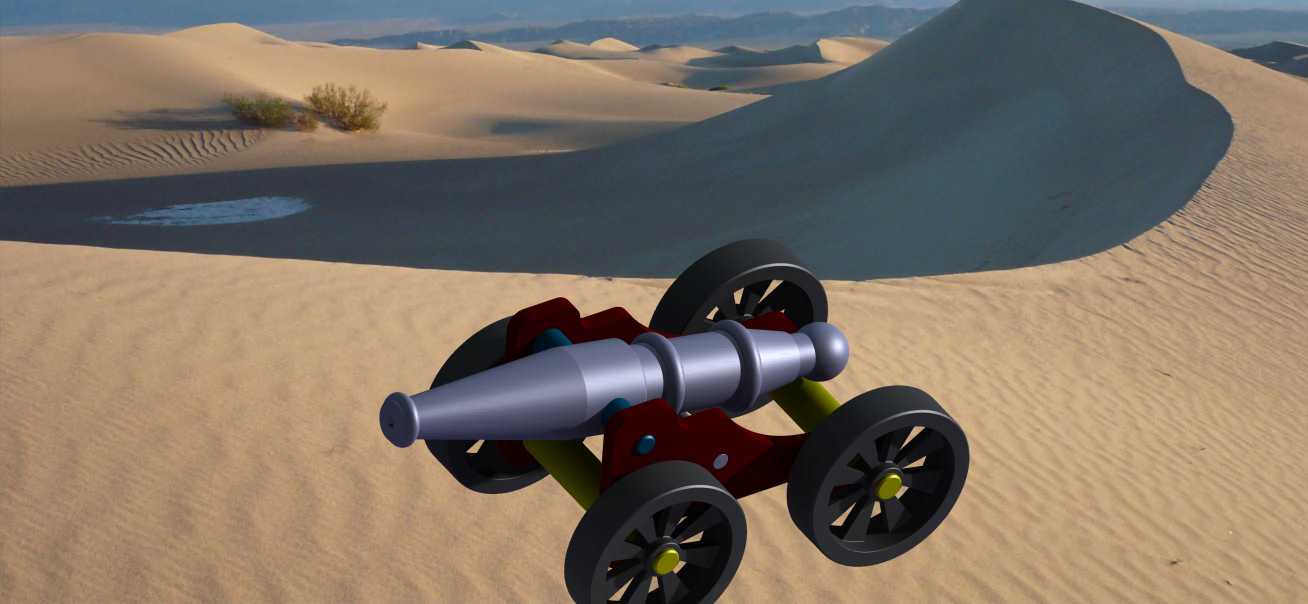

这款轮式古炮的结构设计，首先要考虑的是展示场景与教学演示的实际需求，区别于实战列装的火炮装备，该结构更侧重还原经典古炮的机械逻辑，同时兼顾三维装配的合理性，可用于机械结构教学、文创展品开发、仿古场景搭建等多个场景。从功能特性来看，整套结构分为炮身、炮架、轮组三个核心装配单元，炮身部分采用多段凸箍的经典造型，既还原了古炮铸造加强的结构特征，也在三维建模中通过环形凸台的结构强化炮身的视觉层次感，炮尾的圆弧形堵头结构完全匹配前装火炮的尾部受力逻辑，炮口位置的加厚设计也对应了发射时的口部承压需求。炮架部分采用红木质色调的架体结构，两侧的支撑板通过横向销轴与炮身铰接，可实现小角度的俯仰调节，架体上预留的定位孔可对应不同俯仰角度的锁止需求，架体中部的支撑构件既承担炮身的承重，也能在模拟发射状态下抵消后坐力带来的架体形变。轮组部分采用四个辐条式车轮，前后轮的轮距与架体宽度完全匹配，轮轴与架体的安装位置经过重心校核，确保整套炮体在水平放置时重心落在轮组支撑面的中心区域，不会出现前倾或后翻的情况，车轮的辐条采用等角度分布设计，每根辐条的截面尺寸一致，既符合古式木轮的制造逻辑，也降低了三维建模时的阵列装配难度。设计过程中，首先确定炮身的核心轴线作为整个装配的基准，所有架体、轮组的安装面都围绕该轴线进行位置约束，炮身与炮架的铰接点位置经过反复调整，确保俯仰调节时炮身不会与架体发生结构干涉，轮轴的安装高度则根据炮身的水平射角需求确定，保证炮口处于合适的高度位置。安装边界方面，整套结构的横向宽度不超过两侧车轮的外端面距离，纵向长度从炮口前端到架体尾部的支撑脚末端预留了足够的安全距离，高度方向从车轮底部到炮身最高点的尺寸控制在常规展示台的承载高度范围内，可直接放置于常规展架或桌面进行展示，不需要额外的支撑结构。在细节处理上，架体上的紧固铆钉采用等距分布的圆柱形凸台结构，轮心的黄色轴套既还原了古炮的铜套耐磨结构，也通过色彩区分提升了模型的辨识度，架体与炮身之间的黄色缓冲构件对应了古炮上的皮质或木质缓冲垫，用于吸收发射时的冲击载荷，整套结构的所有装配间隙都控制在合理范围内，既保证了虚拟装配时的无干涉，也可直接用于3D打印等实体制作场景，不需要额外调整结构间隙。
