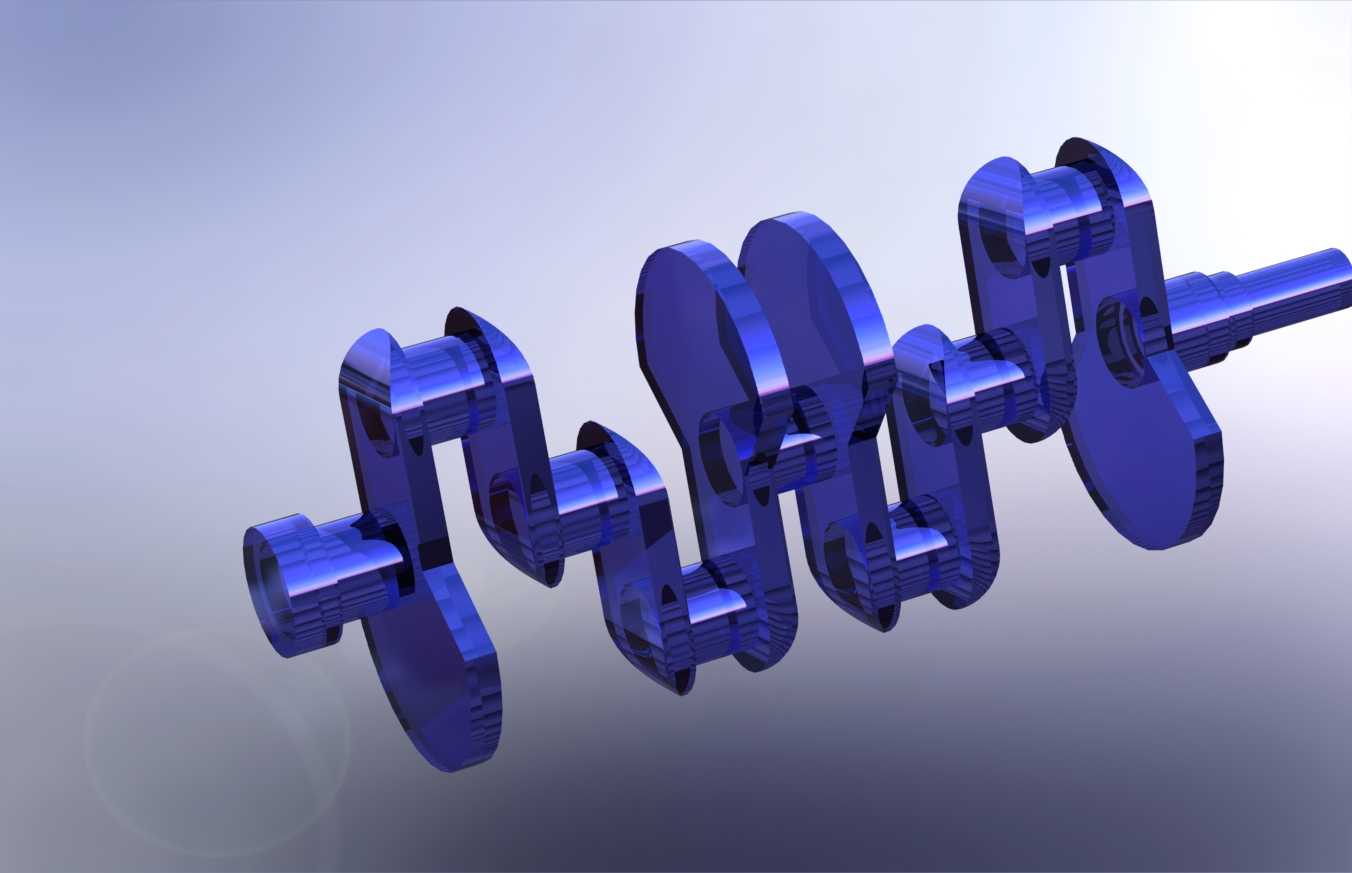

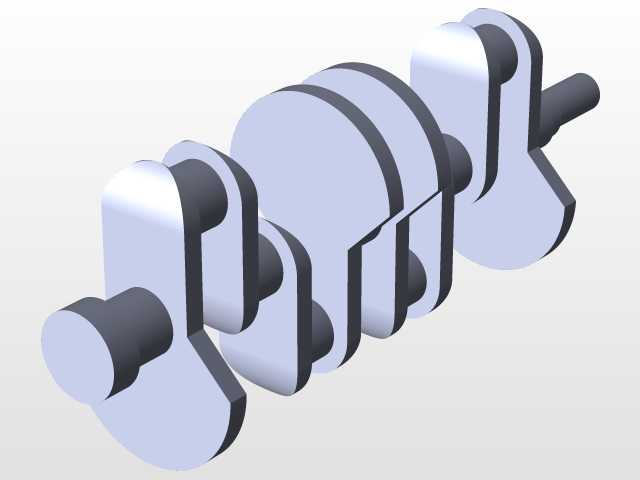

内燃机多拐曲轴结构三维设计

项目分类:3D模型 发布时间:2021-08-09 ID:227265
  • 内燃机多拐曲轴结构三维设计
  • 内燃机多拐曲轴结构三维设计

这款曲轴是内燃机动力输出路径上的核心承载部件,在往复式内燃机的工作循环里,它承担着将活塞连杆组传递来的往复直线运动转化为旋转扭矩的核心作用,所有气缸做功产生的冲击力都会先作用在曲柄销位置,再通过主轴颈将扭矩输出给后端的传动系统,同时还要驱动前端的配气机构、冷却水泵、机油泵等附属部件运转。从结构设计逻辑来看,这款多拐曲轴的曲柄夹角经过严格配平,对应多缸内燃机的点火间隔角设置,能保证各缸做功行程均匀错开,让动力输出的扭矩波动控制在合理区间,减少整机运转时的振动传递。设计过程中需要重点平衡几个核心边界:首先是曲柄臂的厚度与过渡圆角,这个位置是应力集中的高发区域,圆角半径不能过小,否则长期承受交变载荷容易出现疲劳裂纹,同时曲柄臂的配重块轮廓要经过动平衡校核,抵消曲柄销和连杆大头旋转产生的离心力,以及活塞往复运动产生的一阶、二阶惯性力,避免整机怠速时出现异常抖动。安装边界上,主轴颈的同轴度公差需要严格控制,各档主轴颈的圆柱度、表面粗糙度都要满足滑动轴承的配合要求,装配时主轴颈要嵌入缸体的主轴承座内,通过主轴承盖实现径向定位,轴向则通过止推片限制窜动量,保证曲轴运转时的轴向间隙在设计范围内,避免出现前后窜动碰擦缸体的问题。曲柄销的位置精度直接影响活塞的行程参数,其与主轴颈的中心距决定了内燃机的排量与压缩比相关尺寸,设计时连杆轴颈的油道开孔位置要做圆滑过渡,保证压力机油能顺利通过曲轴内部油道输送到连杆轴承位置,实现运转过程中的持续润滑。从实际应用场景来看,这类曲轴广泛适配中小排量的多缸内燃机,可配套在乘用车动力单元、小型工程机械动力、固定式发电机组动力等场景,不同场景下的曲轴强化程度有区别,配套高负荷工况的版本会在轴颈表面做淬火处理提升耐磨性,配重块的轮廓也会根据配套机型的缸体内部空间做适配调整,避免运转时与缸体内壁、连杆大头运动轨迹发生干涉。建模过程中需要重点还原各档轴颈的配合尺寸、油道的走向、曲柄臂的配重轮廓,以及各位置的过渡圆角特征,这些细节直接影响后续做有限元强度校核、动平衡仿真的结果准确性,也能为后续的工艺编制、夹具设计提供准确的三维数模依据。
