带花键安装位的离心式流体叶轮结构

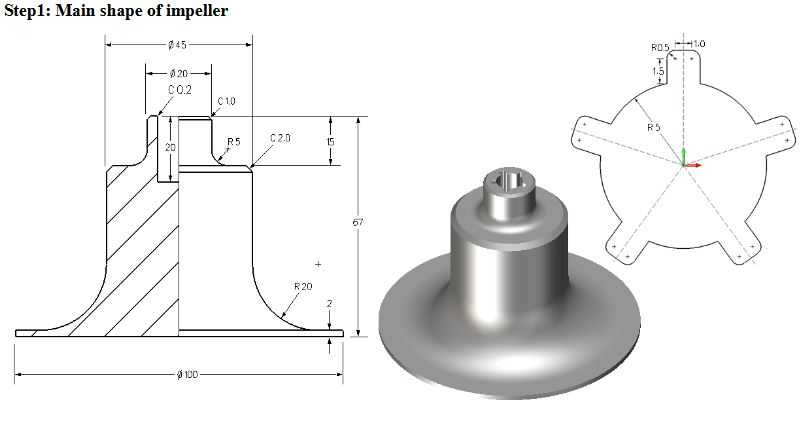

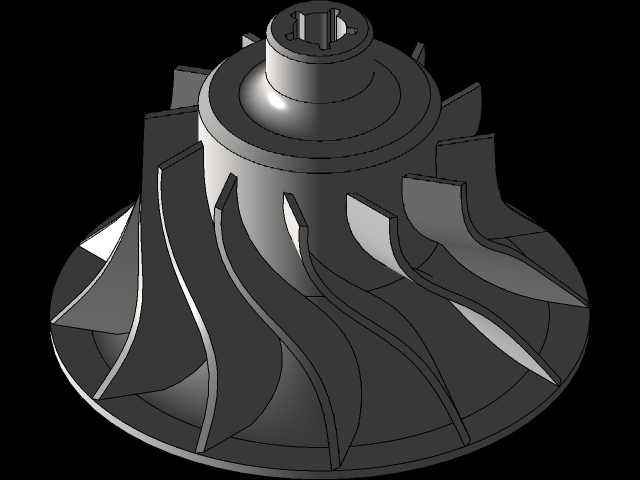

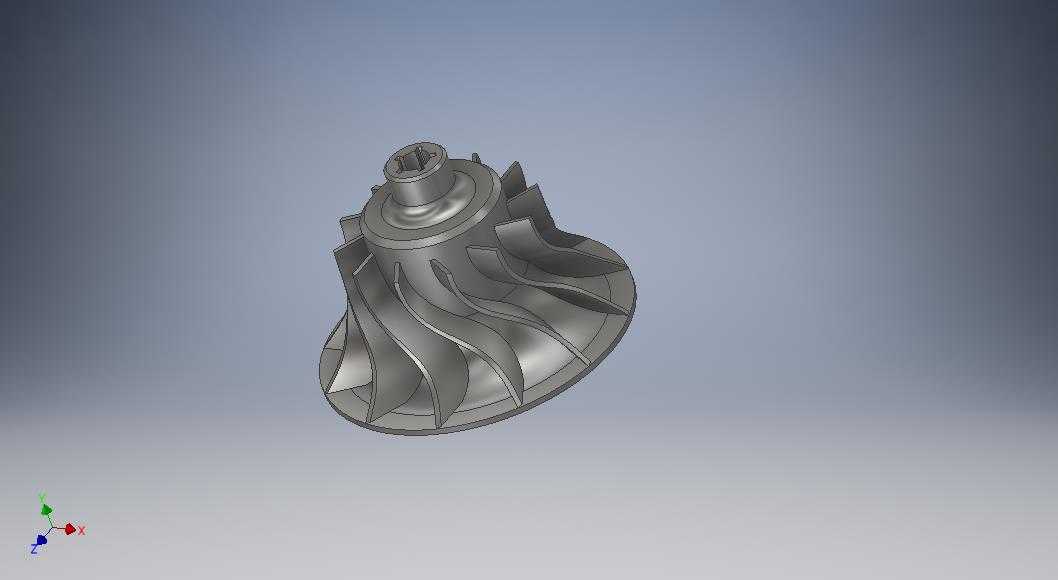

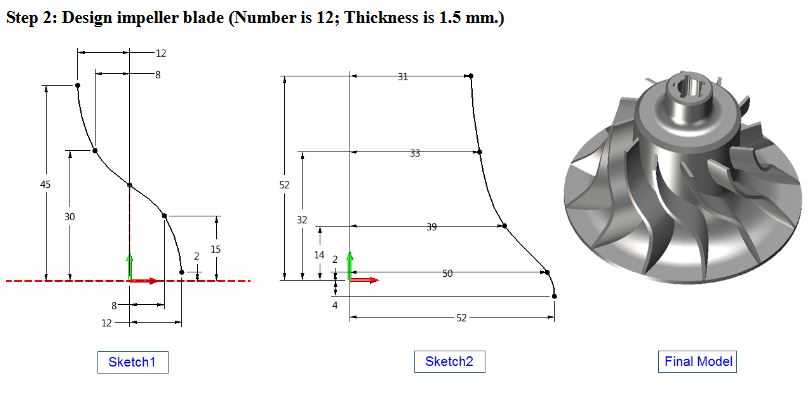

这类带空间扭曲叶片的离心式叶轮，是流体输送与能量转换环节的核心做功部件，常见于中低压离心通风机、小型涡轮增压器压气机端、工业吸尘设备动力段、物料气力输送系统的增压单元，部分同结构构型也会用在小型涡轮膨胀机的能量回收端，依靠高速旋转时叶片对流体的做功，完成流体动能向压力能的转换，或是反过来依靠流体冲击实现机械能输出。从结构细节来看，该叶轮采用轮盖与轮盘一体化的铣加工成型思路，叶片为后向式空间扭曲构型，相比直板叶片，这种扭曲型线能够顺着流体进入叶轮的相对速度方向调整叶片入口安装角，大幅降低流体进入叶道时的冲击损失，在相同转速与外径条件下能获得更高的运行效率，同时拓宽稳定工作的流量区间，减少小流量工况下的喘振风险。叶轮顶部的内花键安装位是动力输入的核心接口，设计时花键的配合公差需要严格匹配传动轴的外花键参数，既要保证扭矩传递过程中无旷量，避免高速旋转时的动平衡失效，也要预留合理的装配间隙方便拆装维护，花键孔的端面与叶轮轴线的垂直度公差需要控制在0.02mm以内，防止装配后出现端面跳动引发整机振动。叶轮的外轮廓尺寸需要匹配对应蜗壳的内壁流道尺寸，安装后叶片外缘与蜗壳内壁的间隙通常控制在叶轮外径的千分之三到千分之五之间，间隙过大会导致叶道出口的高压流体回流到入口区拉低整机效率，间隙过小则容易在运行过程中因热膨胀、轴系窜动出现叶片刮蹭蜗壳的故障。叶片的厚度从根部到外缘采用渐变设计，根部厚度更大以承载旋转时的离心拉应力，外缘适当减薄降低叶顶间隙的泄漏损失，相邻叶片之间的流道截面从入口到出口呈平滑扩张趋势，保证流体在叶道内流动时速度均匀降低，压力平稳升高，避免局部流速突变引发的流动分离与涡流噪声。建模过程中需要先通过贝塞尔曲线拟合叶片的空间型线，再通过环形阵列完成所有叶片的成型，阵列时需要保证每个叶片的位置度偏差不超过0.01mm，否则会直接影响叶轮整体的动平衡精度，后续做结构强度校核时，要重点验算额定转速下叶片根部的应力集中系数，确保最大应力低于所选材料的许用疲劳强度，满足长期高速运行的可靠性要求。
