航模用20A开关式BEC稳压调节器结构

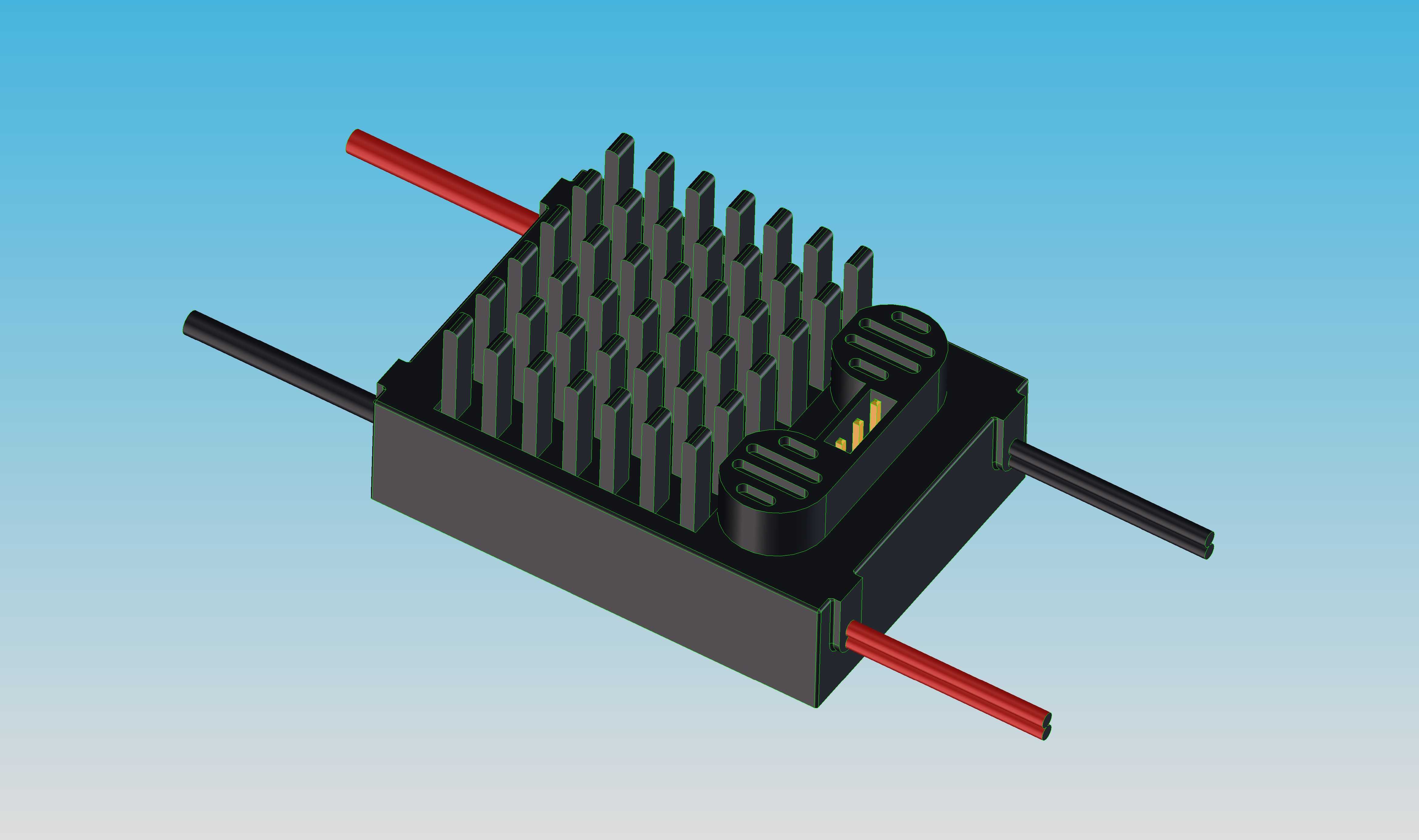

这款20A开关调节器主要面向航模、小型无人移动平台的供电稳压场景，核心作用是将动力电池的高压直流输入转换为飞控、舵机、接收机等机载电子设备所需的稳定低压直流，避免动力电池电压随放电过程波动导致的设备工作异常，相比线性稳压方案，开关式拓扑的转换效率更高，大电流输出下的发热控制更具优势，能适配持续大负载的舵机集群工作需求。设计阶段首先考虑的是航模装机的空间约束，整体采用扁平长方体构型，主体外壳采用耐高温阻燃工程塑料材质，顶部集成一体化针式散热鳍片，鳍片沿气流方向排布，在飞行器飞行过程中可利用迎面来流实现被动风冷散热，无需额外加装散热风扇即可满足20A持续输出的热管理要求，鳍片与内部功率管的导热接触面做了平整贴合处理，降低接触热阻，避免大负载下功率器件结温过高触发过温保护。出线端采用红黑分色的大线径硅胶线，红色对应电源正、黑色对应电源负，输入输出端的出线位置做了两侧对称布局，方便装机时走线梳理，避免线材与机身其他结构产生干涉，出线根部做了应力释放结构，可承受飞行过程中的振动拉扯，降低线材断裂的失效风险。主体两侧预留了带防滑纹理的安装固定位，可通过扎带或者减震泡棉直接固定在航模机身的碳板或者玻纤板上，安装位的间距适配主流航模设备舱的通用安装孔距，无需额外制作转接支架即可完成装机。内部PCB布局将功率开关器件、储能电感、滤波电容做了分区排布，功率回路的走线做了加宽处理，降低大电流下的线路压降，信号反馈回路远离功率器件，避免开关噪声干扰稳压输出的纹波指标，输出端的滤波电容采用低ESR型号，可满足舵机快速动作时的瞬态大电流响应需求，避免电压跌落导致飞控重启。外壳侧面预留了状态指示灯的透光窗口，可直观显示设备的工作状态，装机调试时无需额外测量即可快速判断供电是否正常，整体结构的边角做了圆角过渡处理，避免装机过程中尖锐边角割伤线材或者操作人员，外壳的拼接缝隙做了错位卡扣设计，可阻挡飞行过程中溅入的泥水、灰尘，提升户外复杂环境下的工作可靠性。
