户外桁架式气象观测集成装置结构设计

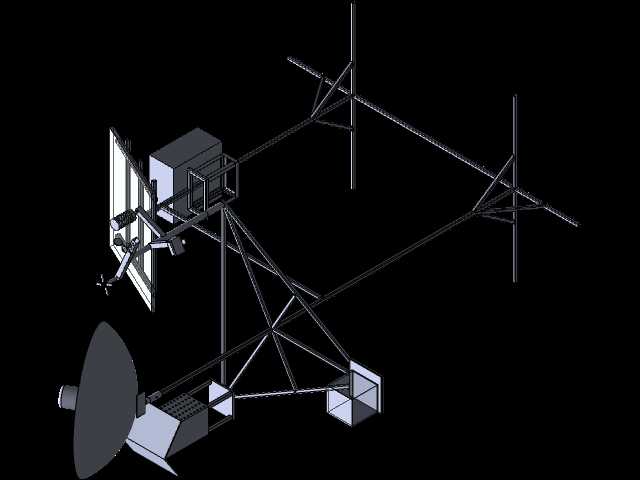

这套集成式观测装置主要面向野外长期气象监测场景搭建，整体采用空间桁架作为主承载结构，区别于传统单杆式气象站的单薄设计，桁架的三角形腹杆布局可以在降低整体自重的前提下，大幅提升抗风载能力，适配沿海、高原等强风、强对流天气多发的观测点位。从结构布局来看，主桁架沿纵向延伸设置多组安装工位，不同工位分别预留了对应传感设备的安装接口：靠近桁架前端的高位工位预留了风杆安装位，可架设风速、风向传感单元，高位布置能避免周边遮挡对测风数据的干扰；侧伸的悬臂工位可挂载温湿度、气压、降水等常规气象传感组件，悬臂长度经过测算，能规避桁架本体热辐射、气流扰流对测量精度的影响。桁架侧下方集成了抛物面卫星通信天线组件，天线的俯仰、方位调节支座直接与桁架主弦杆连接，省去了额外的天线基础施工环节，天线的安装位置经过重心校核，挂载后整体设备的重心落在桁架支撑面的形心范围内，避免长期户外使用出现基础沉降倾斜。设备舱采用分舱式布局，分别设置了数据采集舱、供电舱与通信舱，舱体外壳采用带散热筋的密封结构，既可以阻挡野外沙尘、降雨侵入内部电子元件，散热筋的布局也能平衡户外暴晒下的舱内温升，避免高温导致采集设备工作异常。设计阶段针对安装边界做了明确约束：桁架底部的安装支脚采用标准化法兰接口，可适配混凝土浇筑基础、楼顶预制基础两种常见安装场景，支脚的连接孔位预留了调节余量，可抵消基础施工的微小位置偏差；整体设备的横向外伸尺寸控制在常规运输车辆的货箱宽度范围内，桁架主体采用分段螺栓连接设计，无需现场焊接作业，单段组件重量控制在两人可搬运的范围内，适配无大型吊装设备的偏远野外站点安装需求。结构细节上，所有杆件连接节点均采用节点板加强，避免长期风振导致的连接螺栓松动；外露的金属构件表面均做了防腐处理，适配高湿、高盐雾的户外长期服役环境；天线与传感单元的走线全部沿桁架腹杆内侧布置，设置了专用的走线卡扣，避免线缆外露受紫外线老化、外力剐蹭破损。
