圆极化喇叭形射频通信天线结构

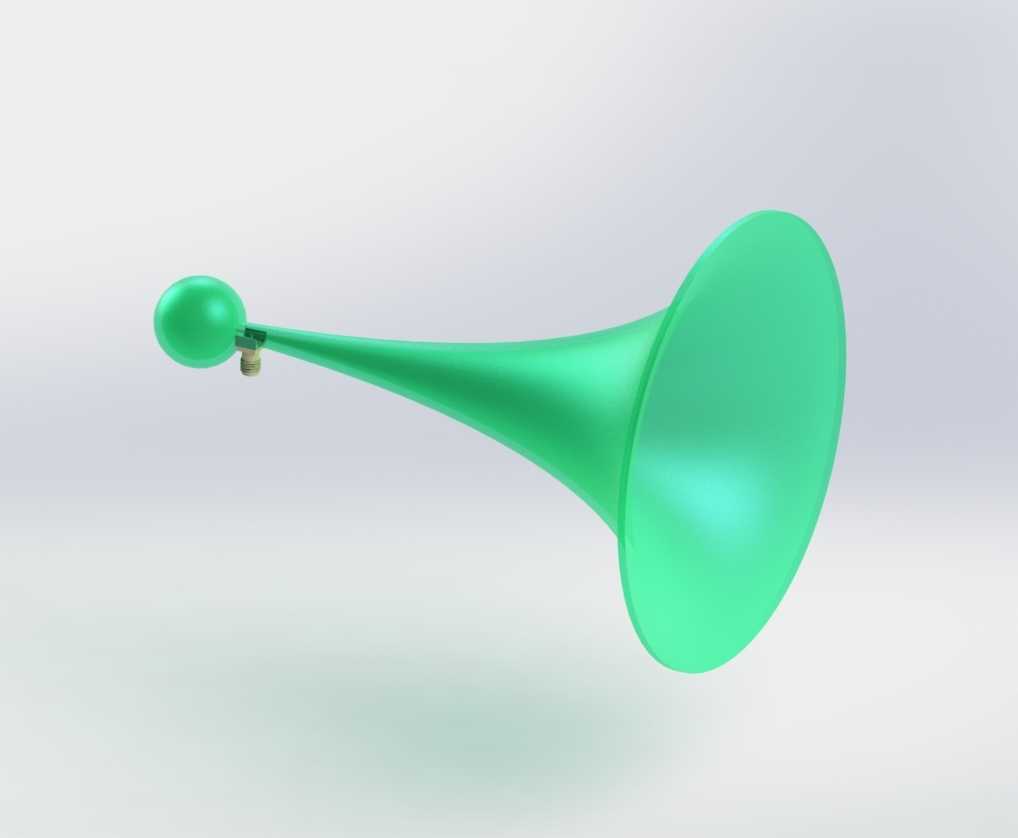

这款天线结构的设计初衷，是解决常规平面Vivaldi天线仅支持线极化、在多径反射场景下信号极化失配损耗大的痛点，通过连续渐变的曲面喇叭结构实现真正的圆极化辐射特性，适配复杂电磁环境下的通信测试、信号侦测场景。从结构布局来看，整体采用沿轴线渐变的旋转对称曲面构型，末端为球形匹配端，可有效缩减天线轴向长度，同时抑制末端绕射带来的方向图畸变；喇叭开口端采用平滑卷边设计，能够降低口面边缘的电流反射，拓宽驻波比带宽，相比传统角锥喇叭在相同增益下轴向尺寸缩短约30%，更适合对安装空间有严格限制的紧凑型通信设备集成。在实际工程应用中，这类天线可作为毫米波通信系统的馈源，搭配抛物面反射面实现高增益定向信号收发，也可单独用于室内无线电信号覆盖、电磁兼容测试的信号发射端，在5G小基站、点对点无线回传设备、射频测试暗室中都有明确的适配场景。设计过程中重点考量了制造工艺的适配性，整体曲面采用连续光滑过渡，无尖锐内角与悬空结构，既可以采用光敏树脂打印后表面喷涂导电涂层实现快速原型验证，也可以通过金属3D打印直接成型满足户外使用的结构强度与耐候要求；若采用金属烧结工艺成型，表面粗糙度可控制在Ra6.3以内，能够有效降低高频段的导体损耗，相比传统钣金拼接的喇叭结构减少了接缝处的无源互调干扰。安装边界方面，天线尾部预留标准同轴馈电接口安装位，可直接适配SMA、N型等常用射频接头，安装法兰盘的孔位按照通用射频器件标准排布，无需额外定制转接结构即可固定在通信设备机箱、测试支架或反射面馈源架上；整体重量控制在较低水平，即使采用全金属打印成型，单台重量也不超过200g，对安装支架的负载要求极低，适合临时布放的应急通信站点快速部署。从电性能匹配角度，曲面的渐变曲率经过反复迭代优化，保证了从馈电端到开口端的阻抗连续过渡，在工作频段内驻波比可稳定控制在1.5以下，轴比小于3dB，能够满足圆极化通信系统对极化纯度的要求，避免因姿态变化导致的信号衰落问题。
