单人滑翔机桁架式机身骨架结构设计

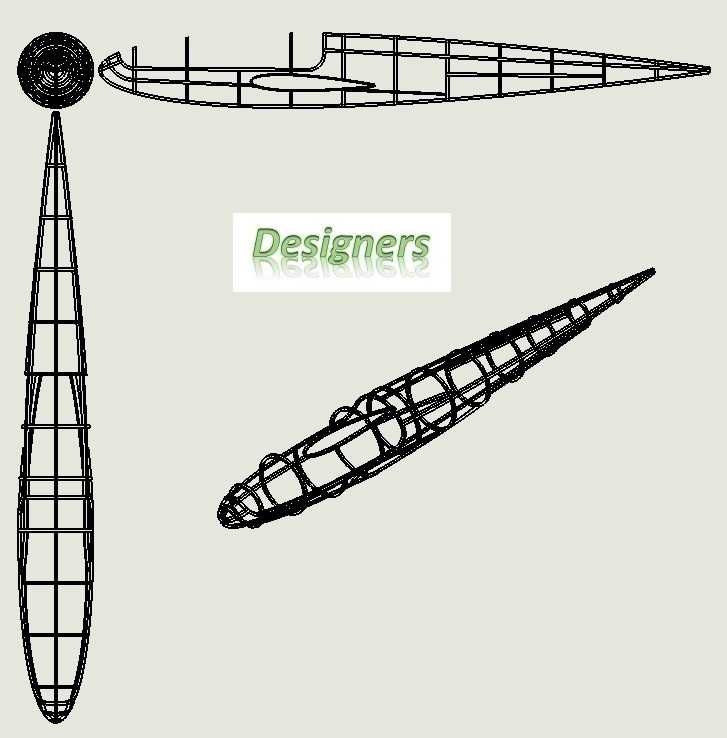

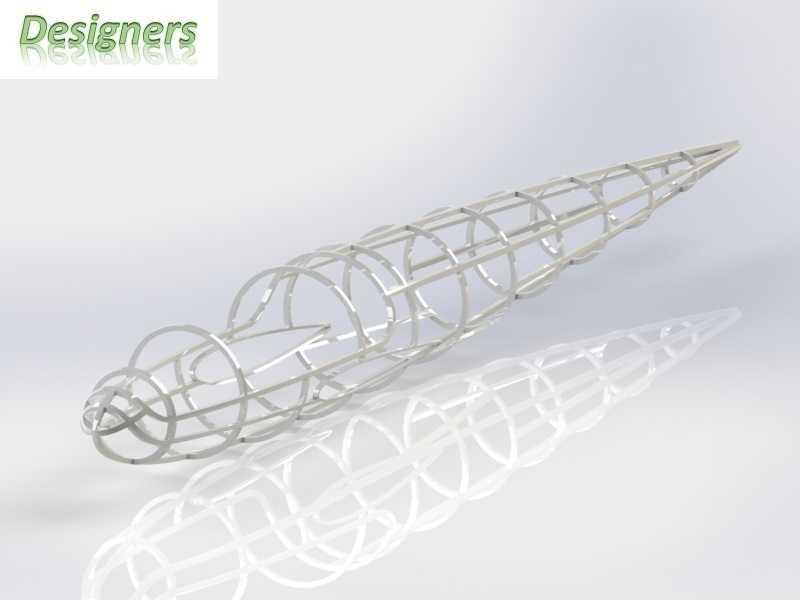

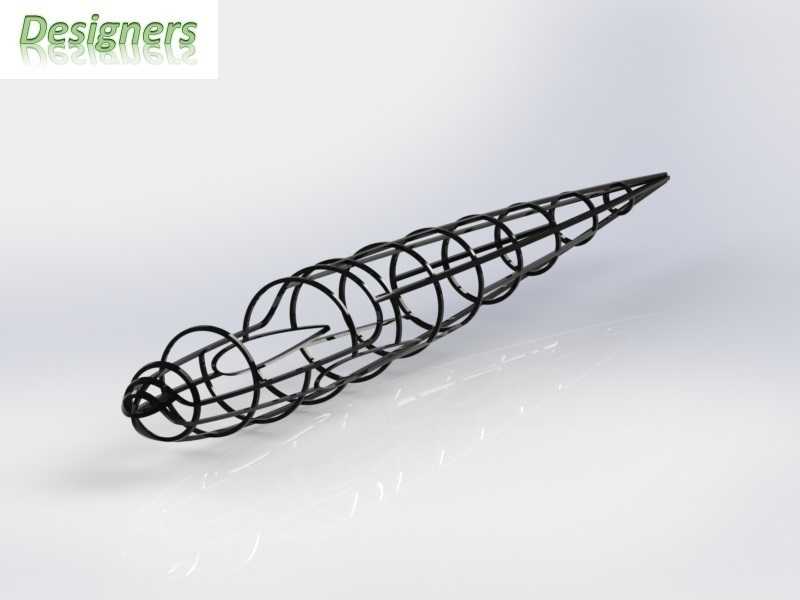

该结构为单人滑翔机的核心承载机身框架，主要应用于低空休闲飞行、航空运动体验、轻型飞行器试制等场景，作为整机组装的基础承载基体，承担机翼连接、尾翼固定、驾乘载荷传递、飞行过程气动载荷承载的核心作用。当前呈现的是机身主体桁架部分，采用空间笼式桁架构型，整体沿航向呈渐变收窄的流线纺锤形态，从驾乘段向机头、机尾方向平滑过渡收尖，能够在飞行过程中有效降低机身迎风阻力，匹配低速滑翔状态下的气动特性需求。结构采用环形框加纵向桁条的组合布局，等间距布置的环形支撑框作为径向定位基准，多根沿航向延伸的纵向桁条与环形框刚性连接，形成连续的传力路径，所有杆件均采用等截面型材加工，单根构件厚度统一，既能够降低加工下料的工艺复杂度，也便于后续组装环节的定位校准，整体框架的节点连接均采用同轴对接设计，可适配焊接、胶接或者紧固件连接等多种装配工艺，适配不同试制场景的加工条件。从设计逻辑来看，该构型优先保障结构比强度，镂空的桁架结构在保证机身整体刚度、抗扭抗弯性能满足飞行载荷要求的前提下，能够最大限度降低机身自重，匹配滑翔机无动力滑翔阶段对整机重量的严苛控制要求，对称的机身基准面设计，为后续对称布置机翼提供了精准的安装定位基准，预留的机翼安装接口可适配双攻角对称机翼的装配需求，机身中部预留的驾乘空间边界，能够匹配单人驾乘的尺寸需求，框架上预设的多处安装点位，可用于后续加装机翼、飞控组件、尾翼、起落装置等附属部件，当前框架未集成机翼、尾翼等外围组件，可作为基础设计母版，支持设计人员根据实际飞行性能需求，灵活拓展加装对应功能组件，调整机翼安装角、尾翼布局等参数，适配不同滑翔性能的设计目标。从安装边界来看，机身整体沿航向的长度尺寸适配单人滑翔机的常规布局要求，最大径向尺寸满足驾乘空间的最小容纳需求，所有外伸桁条的端点均处于理论气动外形的内侧，后续完成蒙皮铺设后即可形成完整的流线型机身外壳，框架的环形框同轴度公差可通过工装定位保证，避免后续装配出现气动外形不对称导致的飞行偏航问题，各传力节点的载荷传递路径直接，能够将机翼承受的升力、尾翼承受的操纵力矩均匀分散到整个机身框架上，避免局部应力集中导致的结构失效，在低速滑翔的典型工况下，该桁架结构的刚度冗余能够满足常规机动飞行的载荷要求，同时镂空结构也便于后续飞行测试阶段快速调整内部组件的布置位置，优化整机重心分布。
