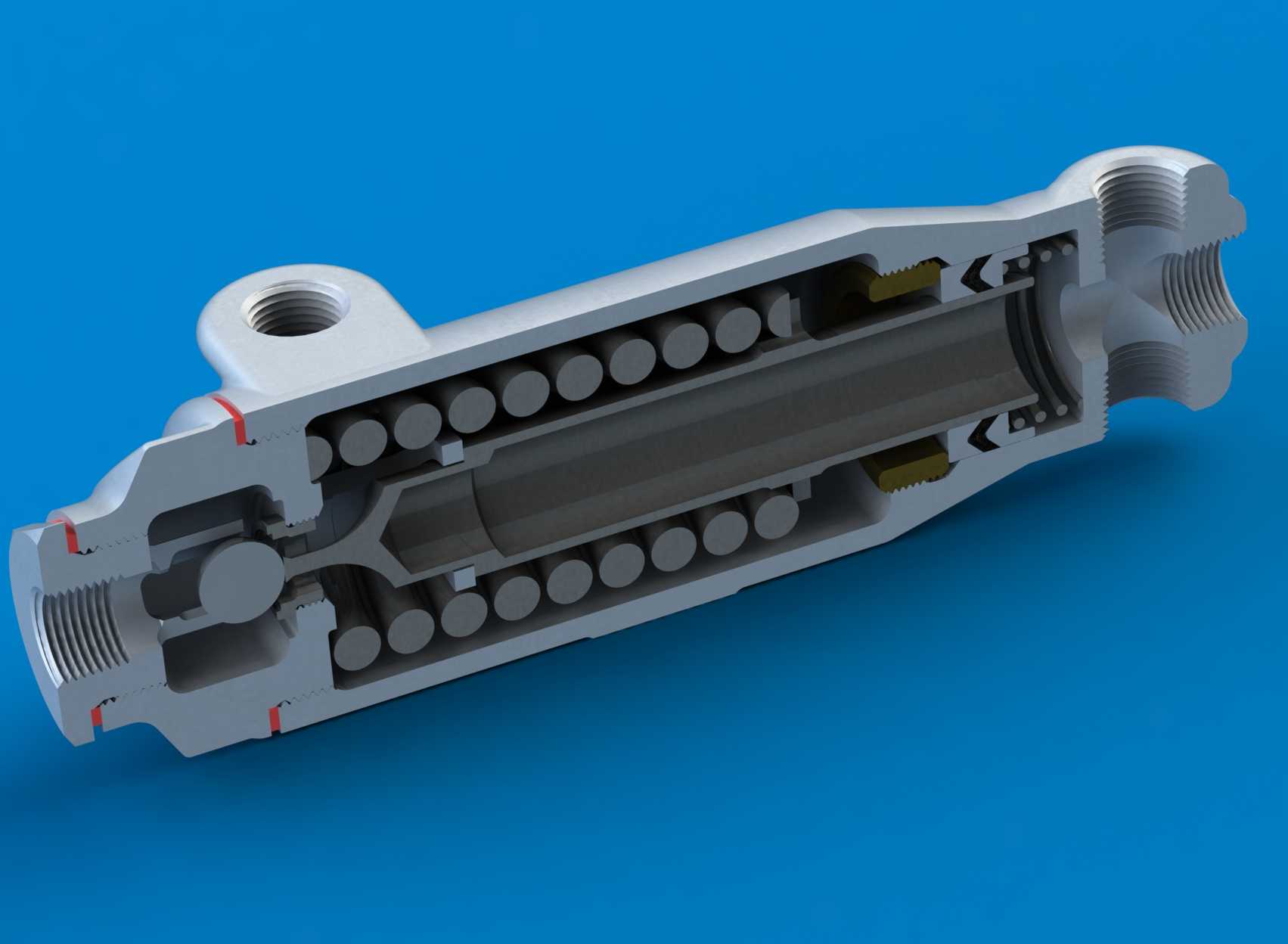

C-47飞机用压力调节阀剖面结构

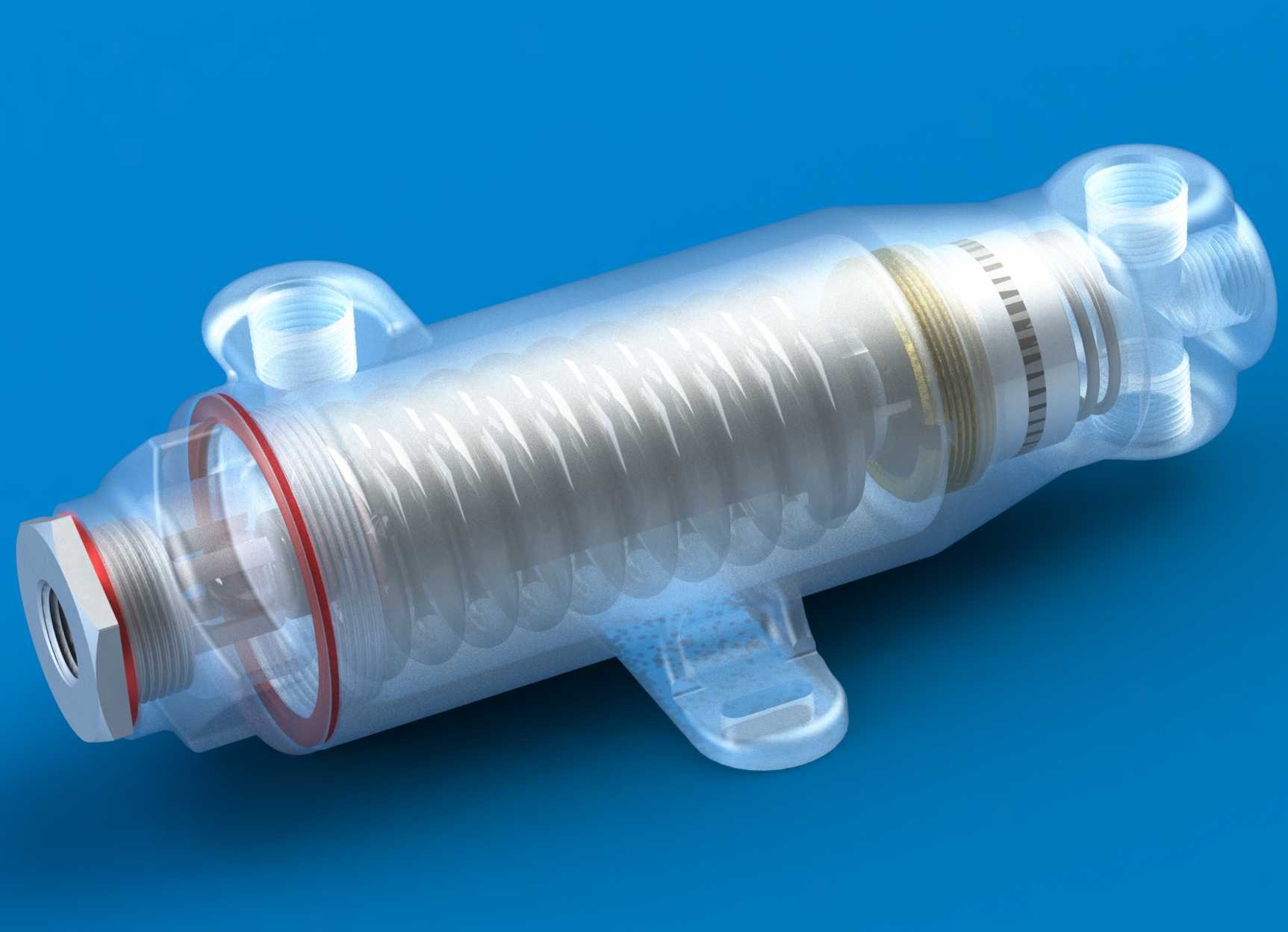

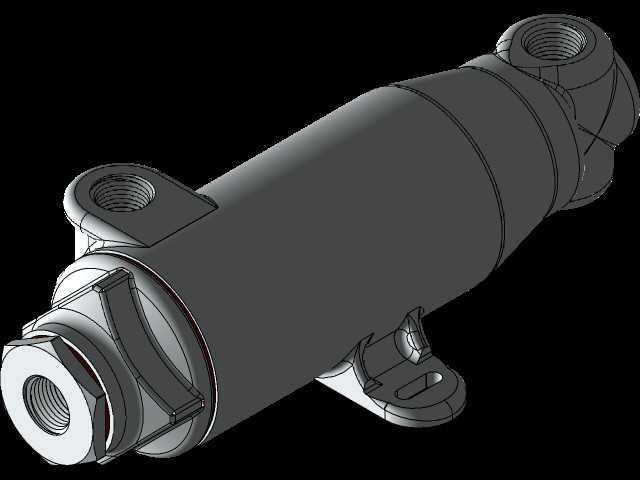

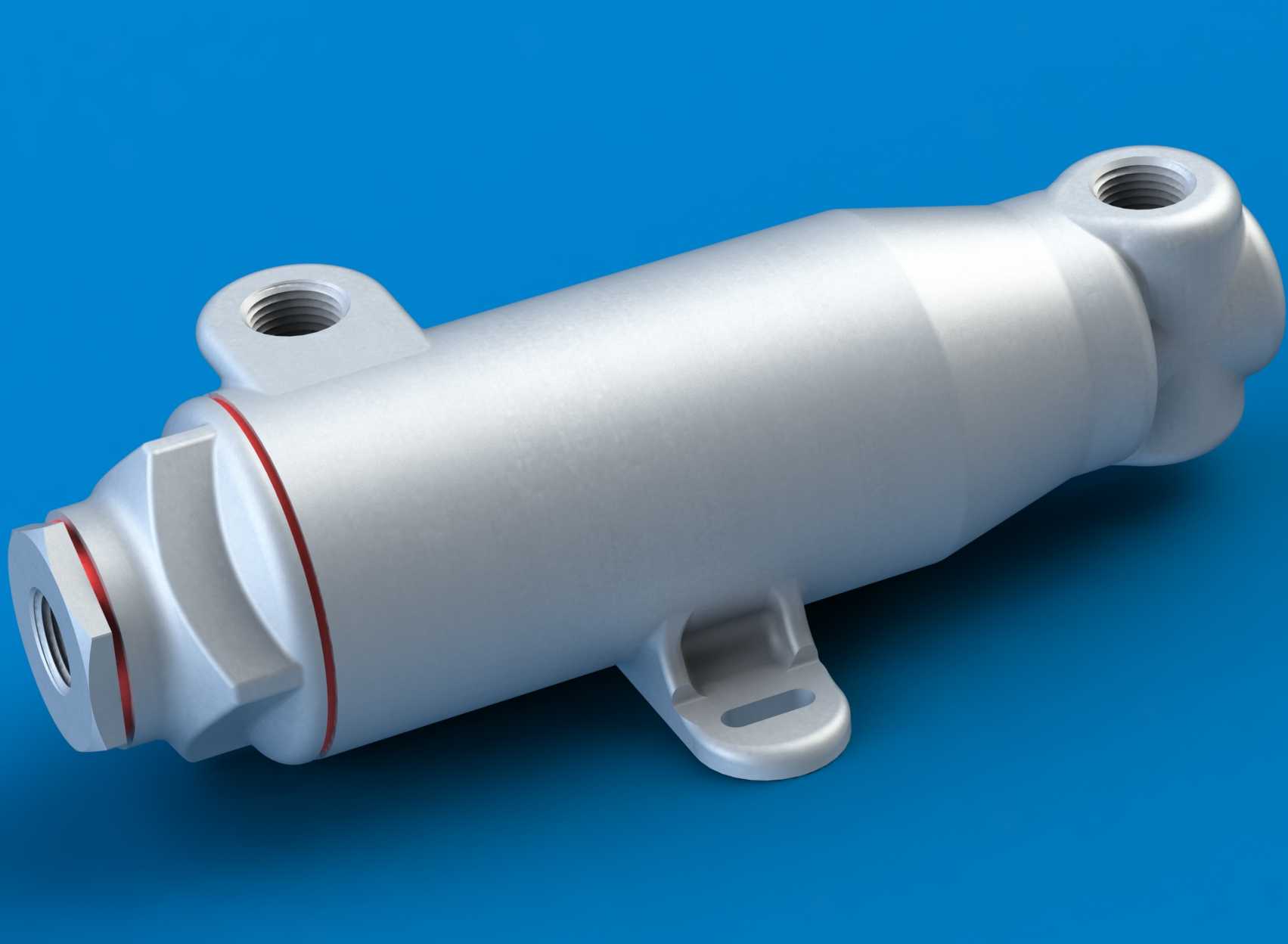

该压力调节阀组件适配DC-3系列飞机的机载液压回路，主要承担液压系统压力稳定、过载溢流的核心功能，在飞机起落架收放、襟翼调节、制动系统的液压供油路中，可将上游液压泵输出的波动压力稳定在额定工作区间，避免瞬时压力冲击损坏精密液压作动部件，同时在系统压力超阈值时自动开启溢流通道，保障整个液压管网的运行安全。从剖面结构可以看到，阀体内置对称布置的圆柱螺旋压缩弹簧组，采用两端弹簧对中顶持阀芯的结构设计，相比单弹簧结构能大幅降低阀芯偏磨风险，在飞行器大姿态机动、存在侧向加速度的工况下，仍能保证阀芯沿阀腔轴线顺畅滑动，不会出现卡滞导致压力失调的问题。阀体两端设置标准外螺纹连接接口，可直接与机载液压管路的内螺纹接头旋合装配，侧部的小直径螺纹接口用于接装压力检测表或者溢流回油管，安装时需保证阀体轴线与管路走向同轴，预留的扳手操作空间需满足航空管路装配的最小间隙要求，避免装配时与周边机载构件产生干涉。设计过程中针对航空工况的轻量化要求，阀体采用高强度铝合金锻坯加工，内部流道做了圆弧过渡处理，减少液压油流经阀口时的紊流与压力损失，阀芯与阀腔的配合间隙控制在微米级，既保证运动灵活性，又将内泄漏量控制在航空液压件的允许范围内。弹簧的刚度参数经过多轮迭代匹配，可在-40℃到120℃的机载工作温度区间内，保持稳定的压力调节精度，不会因为环境温度变化导致弹簧刚度漂移，影响压力控制准确性。阀体上的密封槽位适配航空专用耐油橡胶密封圈，可在长期振动工况下保持可靠密封，避免液压油泄漏影响飞行安全。整个阀组件的结构集成度较高，没有多余的外接构件，可直接替换同型号的老旧阀件，维护时只需拆解两端端盖即可更换内部弹簧与密封件，无需将整个阀体从管路上完全拆除，能大幅降低机载设备的维护工时。
