可3D打印固定翼无人机组装结构设计

该固定翼无人飞行器采用模块化分段式机体设计，核心结构适配桌面级FDM3D打印工艺制造，无需大型开模工序即可完成全套机体零件的生产，大幅降低小批量试制与个人DIY的制作门槛。从实际应用场景来看，这类轻量型固定翼无人机可搭载轻量化图像采集模块，承担小范围地形测绘、户外航拍摄影、低空环境监测等任务，相较于多旋翼飞行器具备更长的滞空时间与更快的巡航速度，适合长距离线性巡检作业。

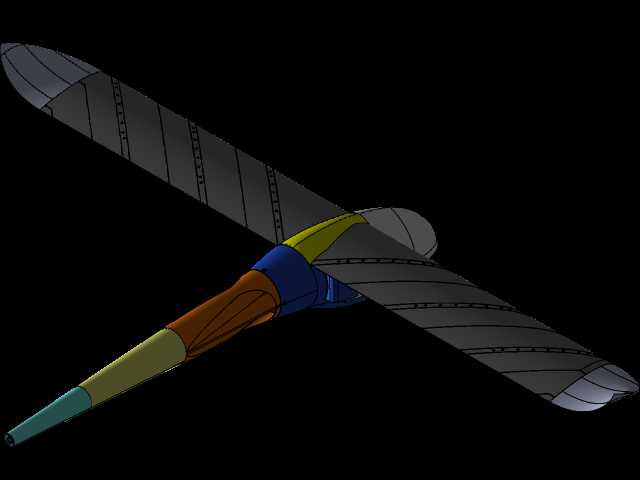

在功能特性设计上，整机采用上单翼常规布局，机翼设置翼尖小翼结构优化巡航阶段的诱导阻力，尾翼采用常规平尾加垂尾的构型保证飞行姿态的操控稳定性；机身内部预留了标准化的设备安装舱段，从机头到机尾依次可布置动力电池、飞控模块、信号接收机、动力传动组件，各舱段之间设置定位卡槽，装配时无需额外制作复杂定位工装即可保证各部件同轴度，降低装配误差对飞行性能的影响。

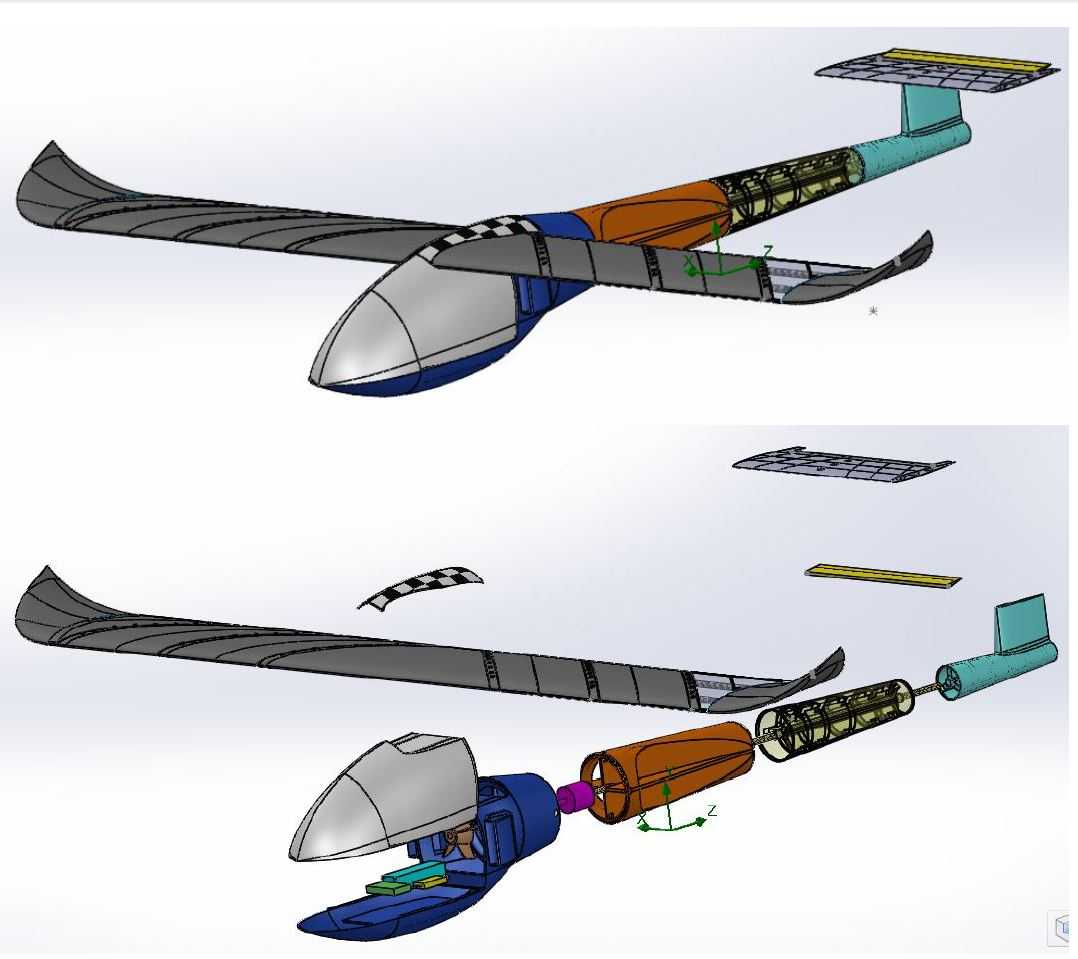

设计思路层面，全机拆分为机头整流罩、机身前段、机身中段承力结构、机翼主体、尾翼连接段、尾翼组件等独立打印单元，拆分后的单个零件尺寸均控制在普通桌面3D打印机的成型行程范围内，避免大尺寸一体打印带来的翘曲变形问题；各分段之间采用插接加卡扣的连接方式，机翼与机身的对接处设置加强筋位，既保证日常拆装收纳的便捷性，也能满足飞行过程中的结构强度要求，避免机动动作下出现结构解体风险。

从安装边界与尺寸适配角度，机身内部的设备舱预留了通用航模配件的安装空间，可适配市面上主流的22系列无刷电机、9g规格舵机、标准尺寸航模锂电池，无需对结构进行二次修改即可完成航电系统的集成；机翼展长与机身长度的比例经过优化，兼顾低速起降性能与高速巡航效率，整机打印完成后组装无需复杂的粘接工序，仅需少量紧固件即可完成总装，后期维护更换损坏部件时，仅需重新打印对应损坏的分段单元即可，无需替换整个机体，有效降低使用维护成本。结构设计上对受力集中的机翼根部、尾翼连接座位置做了局部加厚处理，打印时可根据强度需求选择不同填充率，非承力的整流罩部分可采用低填充率打印进一步减轻整机重量，提升有效载荷能力。
