尾座垂直起降固定翼无人机结构设计

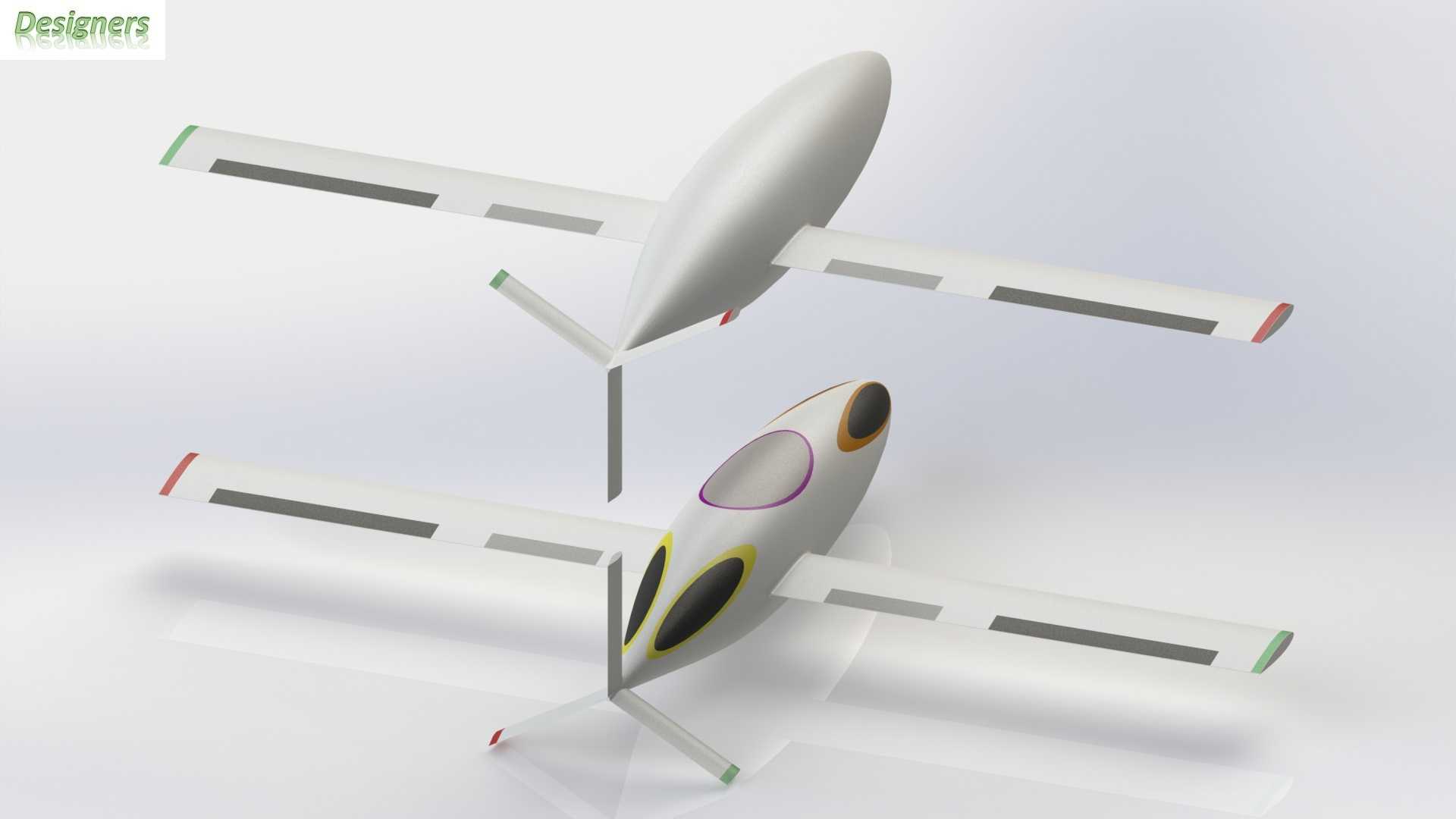

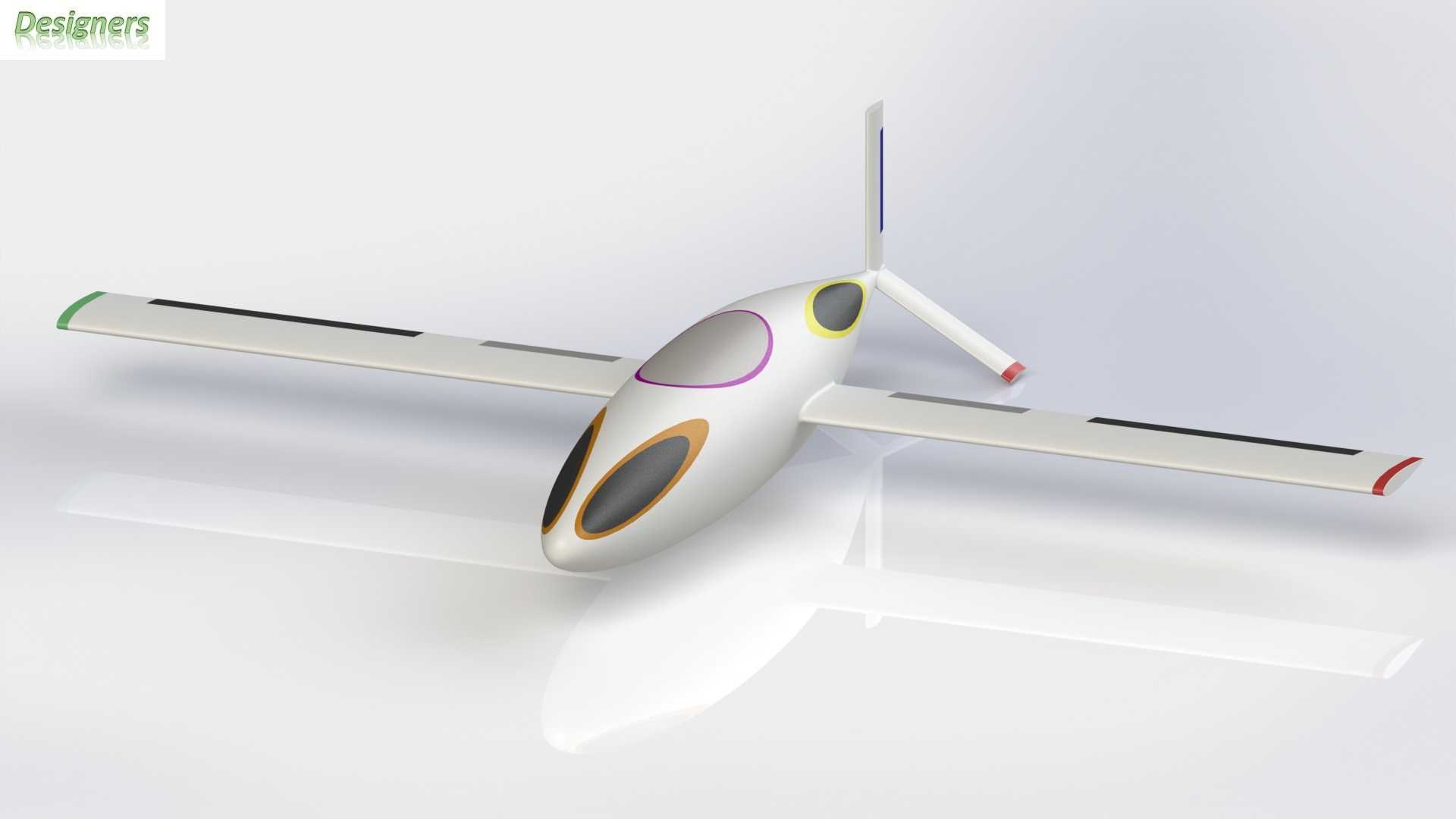

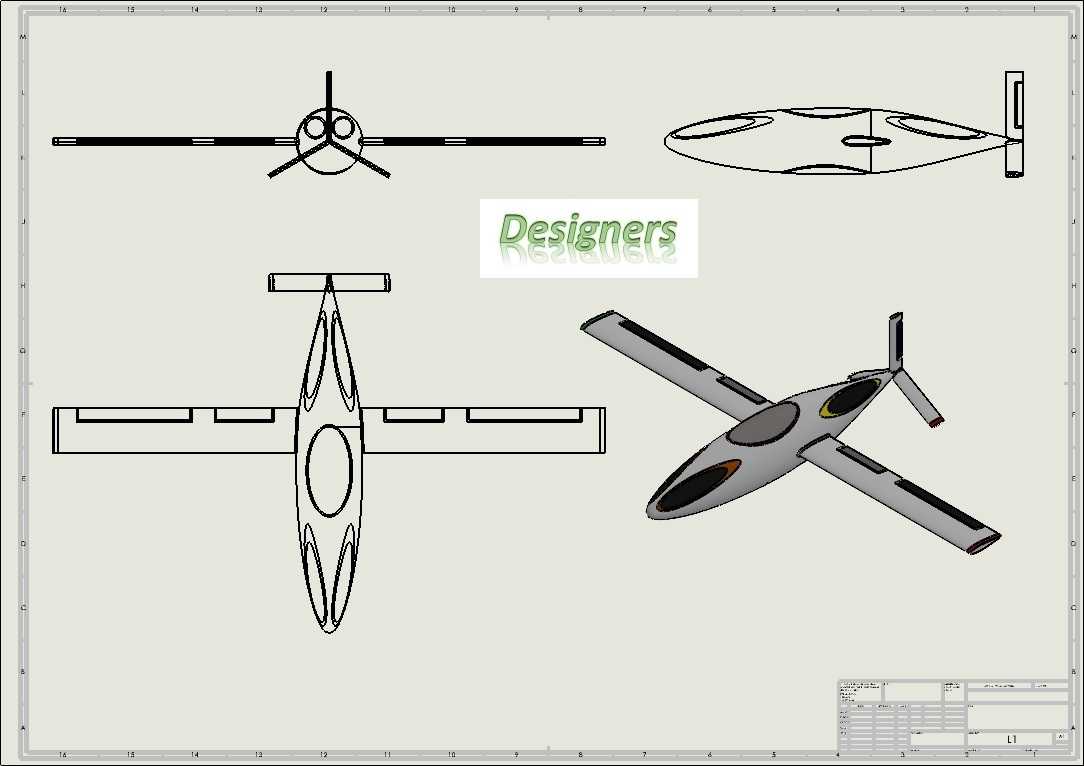

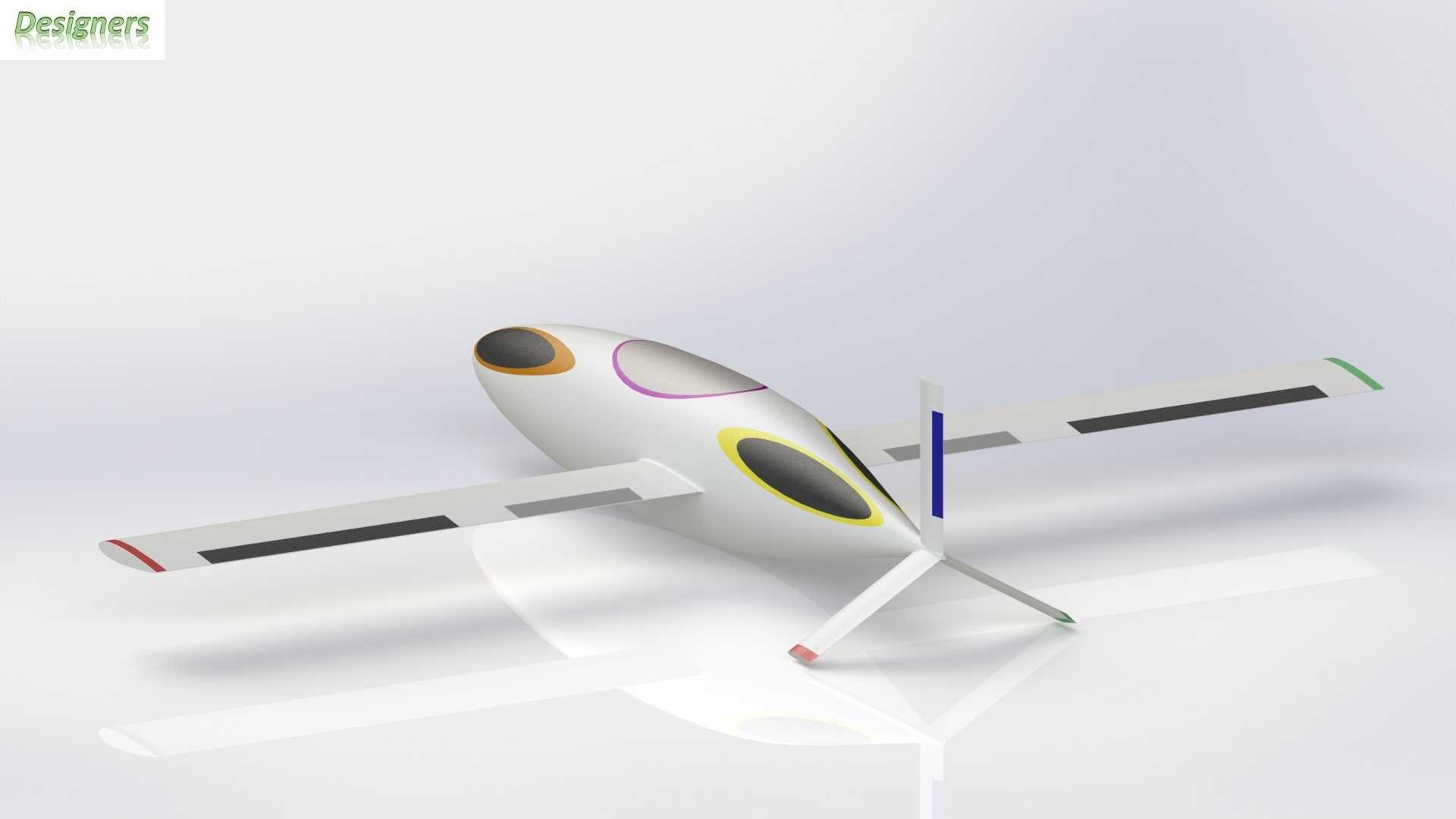

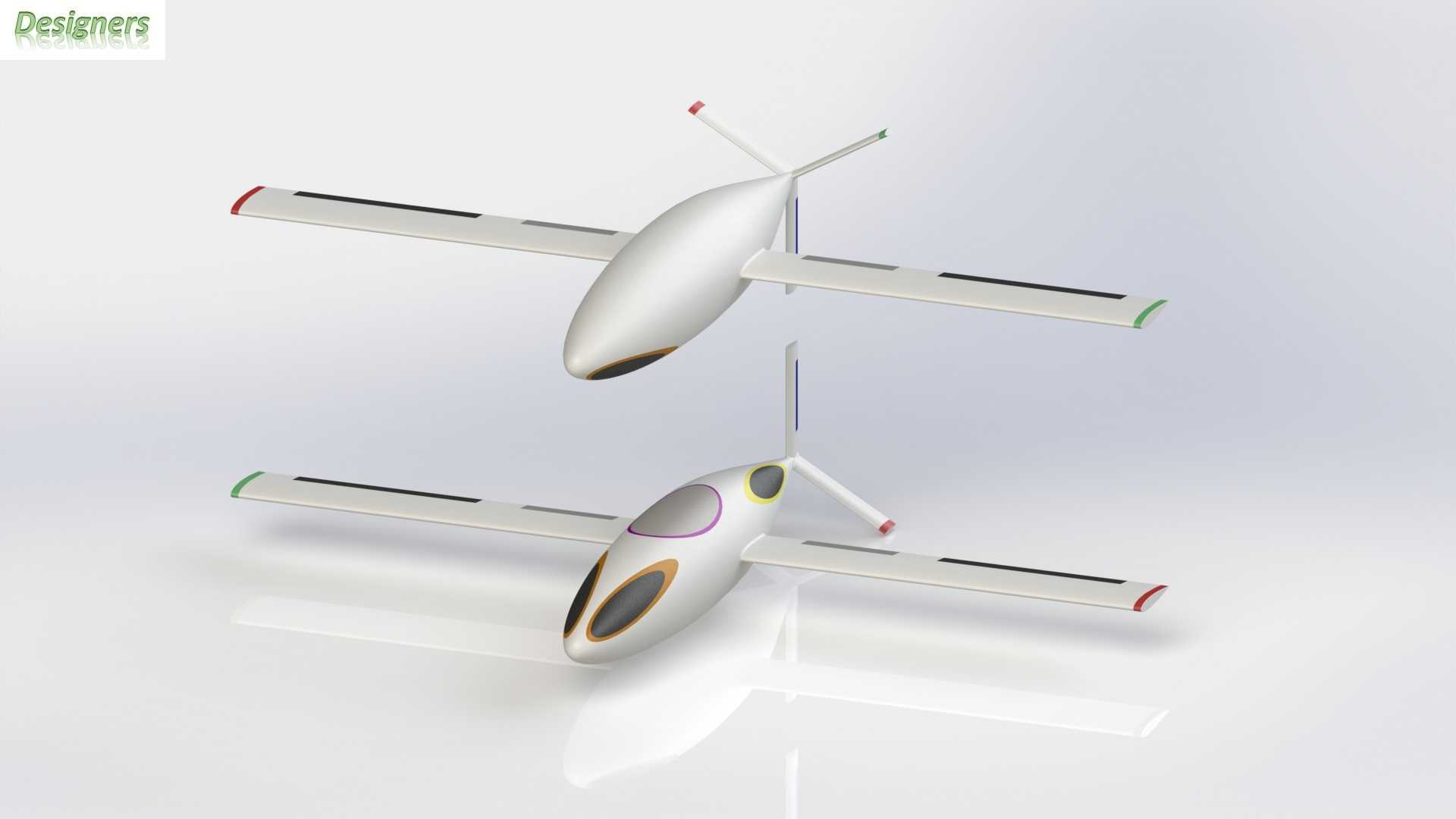

这款尾座式垂直起降飞行器的设计，核心瞄准小范围场地快速起降的作业场景，不需要长距离跑道支持，在山地、城市楼宇间、舰船甲板这类有限起降空间的作业环境里，能省去传统固定翼无人机的滑跑环节，同时保留固定翼构型长航时巡航的优势，区别于多旋翼无人机续航短、巡航速度低的短板。从结构布局来看，整机翼展控制在3米，机身长度1.95米，这个尺寸边界刚好适配单人携行转运的需求，不需要拆解大部件就能放进常规的车载储运箱，外场作业转场时不需要额外的吊装辅助设备。动力系统采用两台内置安装的120毫米管道风机，将动力单元内嵌在机身结构内部，一方面能降低外露旋翼带来的异物碰损风险，在林间、建筑周边作业时减少树枝、线缆打桨的概率，另一方面管道式的动力结构能提升悬停状态下的动力效率，降低紊流对动力输出稳定性的干扰。机身气动外形做了流线型修型，当前版本的前端进气口设计，后续优化方向计划取消前端进气结构，调整机身内部气流通道走向，避免垂直起降转平飞的过渡阶段出现气流紊乱的问题，同时考虑在机身结构上增加电梯安装位，适配不同任务载荷的快速换装需求，操控面计划切换为襟副翼一体的Flaperon结构，简化舵机传动链路，减少结构重量的同时提升舵面操控效率，兼顾垂直起降阶段的姿态控制和平飞阶段的气动操控需求。尾座式的起降支撑结构直接整合在机尾末端，不需要额外加装起落架结构，进一步降低整机空重，垂直起降时机身呈竖直姿态，依靠尾端的三个支撑点稳定停靠在平整地面，转平飞后动力推力方向调整为水平向，依靠机翼产生升力进入巡航状态，这种构型能在同等起飞重量下，比多旋翼无人机提升数倍的作业半径，适合大面积的巡检、测绘类作业场景。结构设计上充分考虑了3D打印快速试制的需求，机身分段的拼接缝都预留了定位止口，不需要复杂的工装夹具就能完成机身总装，管道风机的安装座做了减震衬垫的安装空间，能降低动力振动对机载航电设备的干扰，机翼和机身的连接采用快拆结构，外场作业时能快速完成机翼拆装，缩短作业准备时间。
