中航云影长航时侦察无人机外形结构

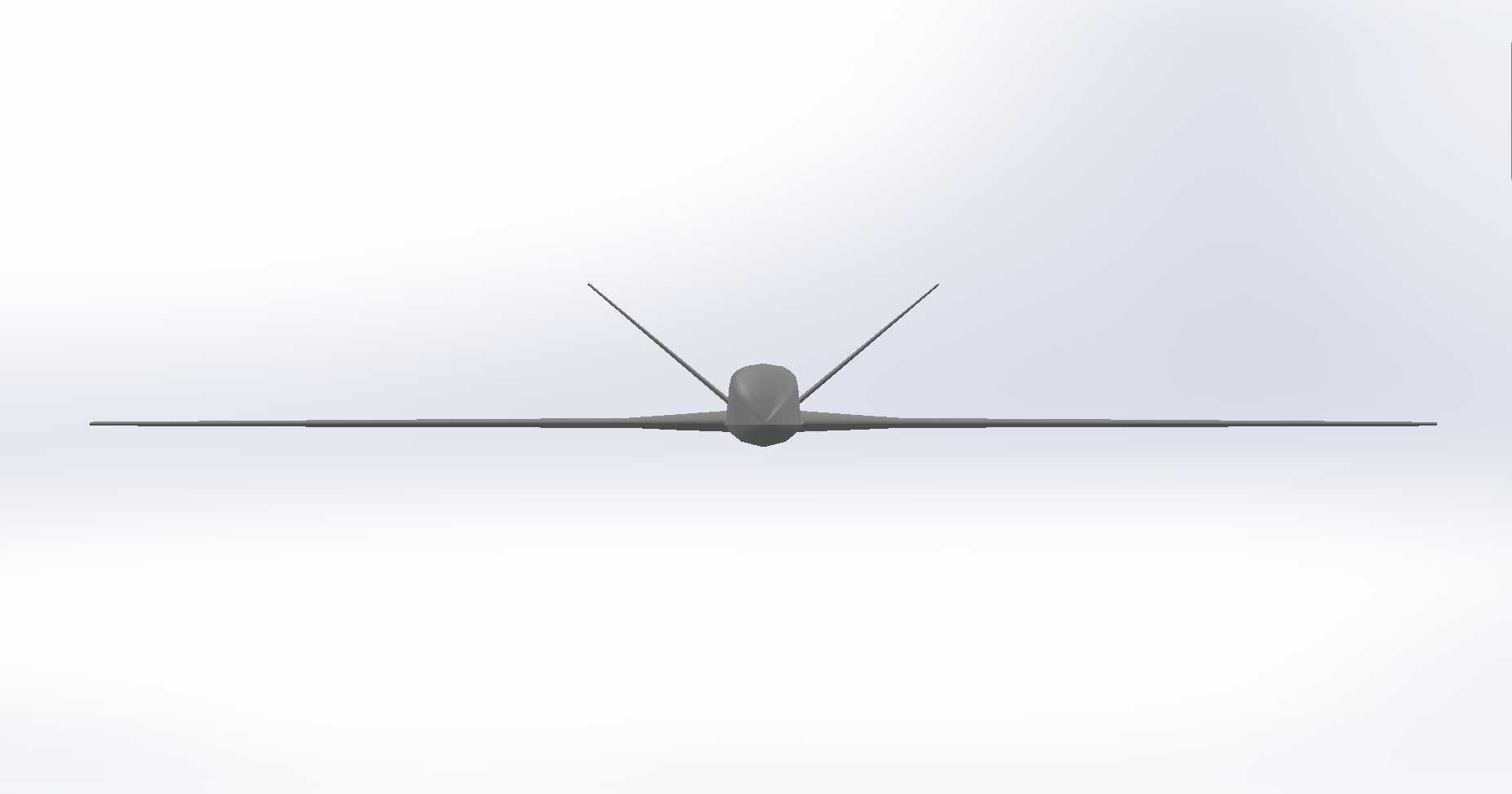

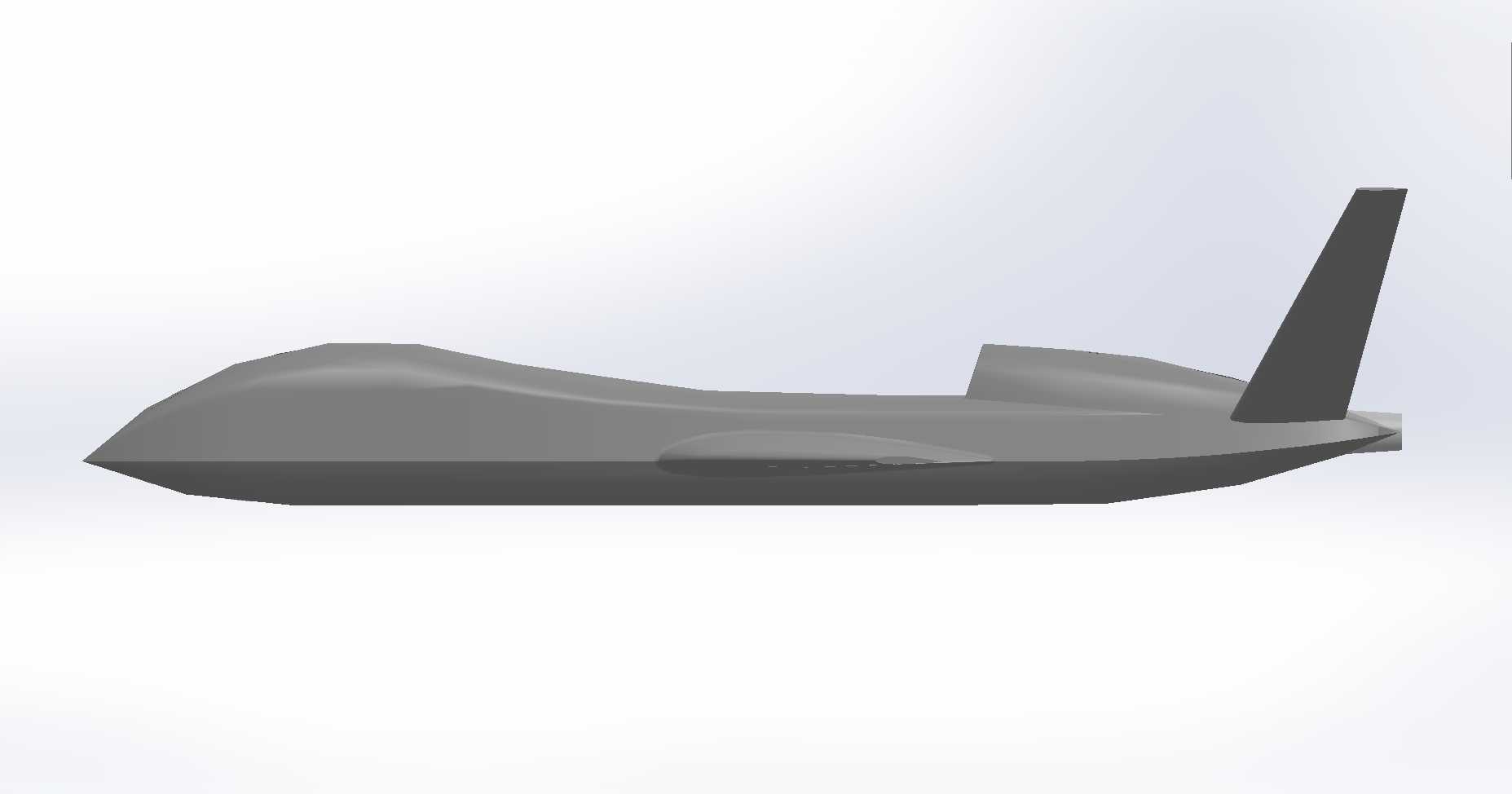

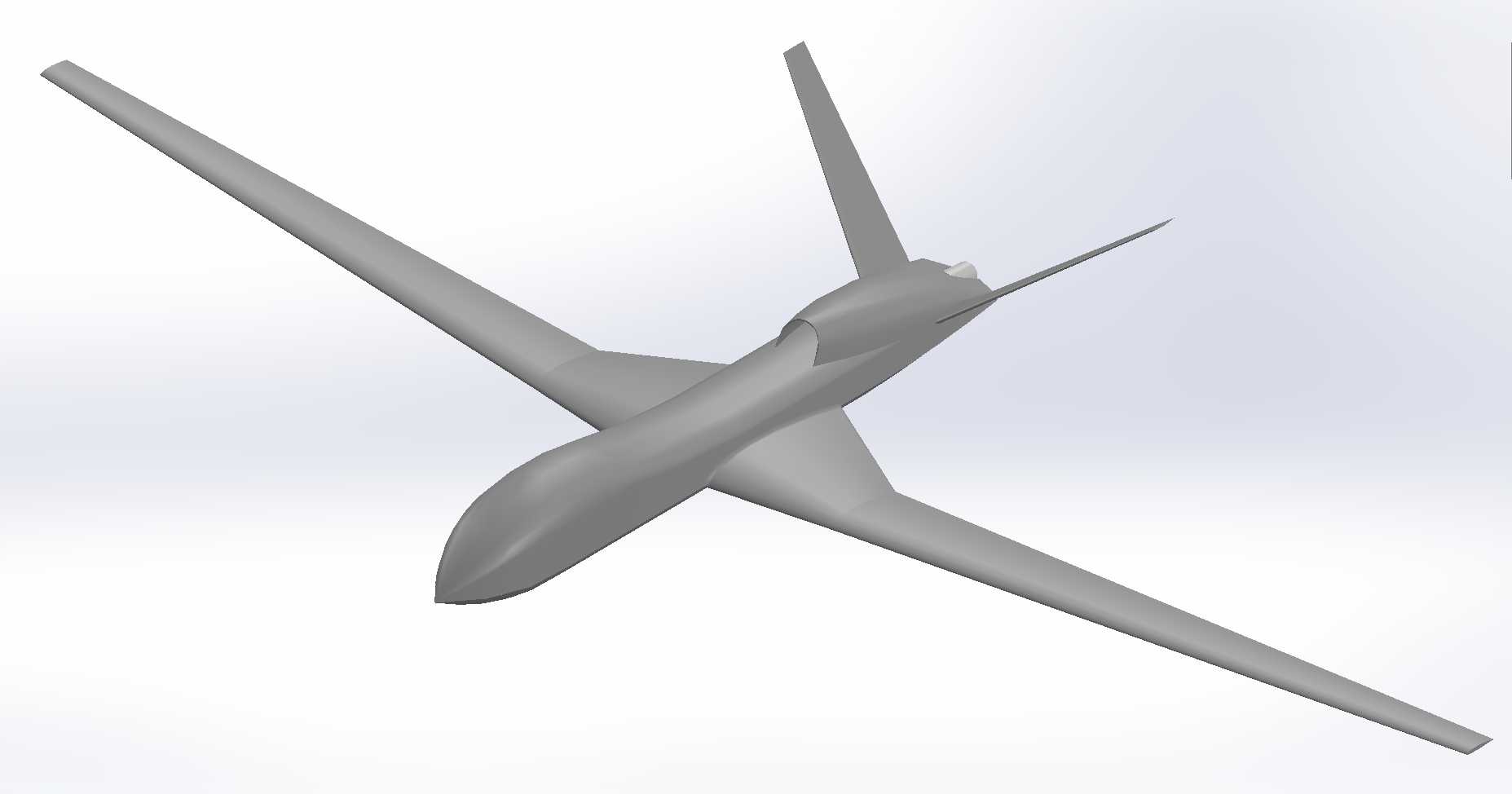

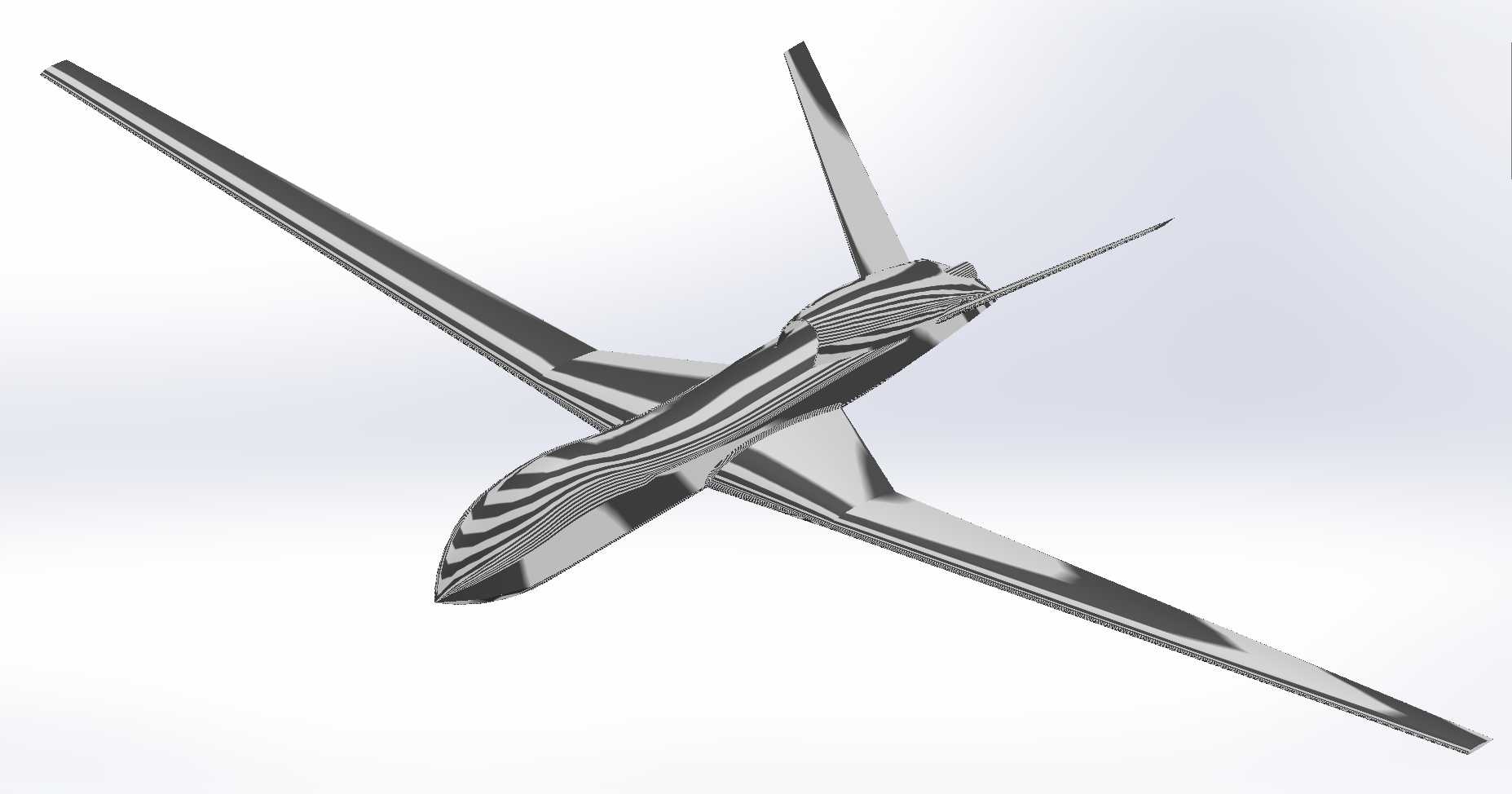

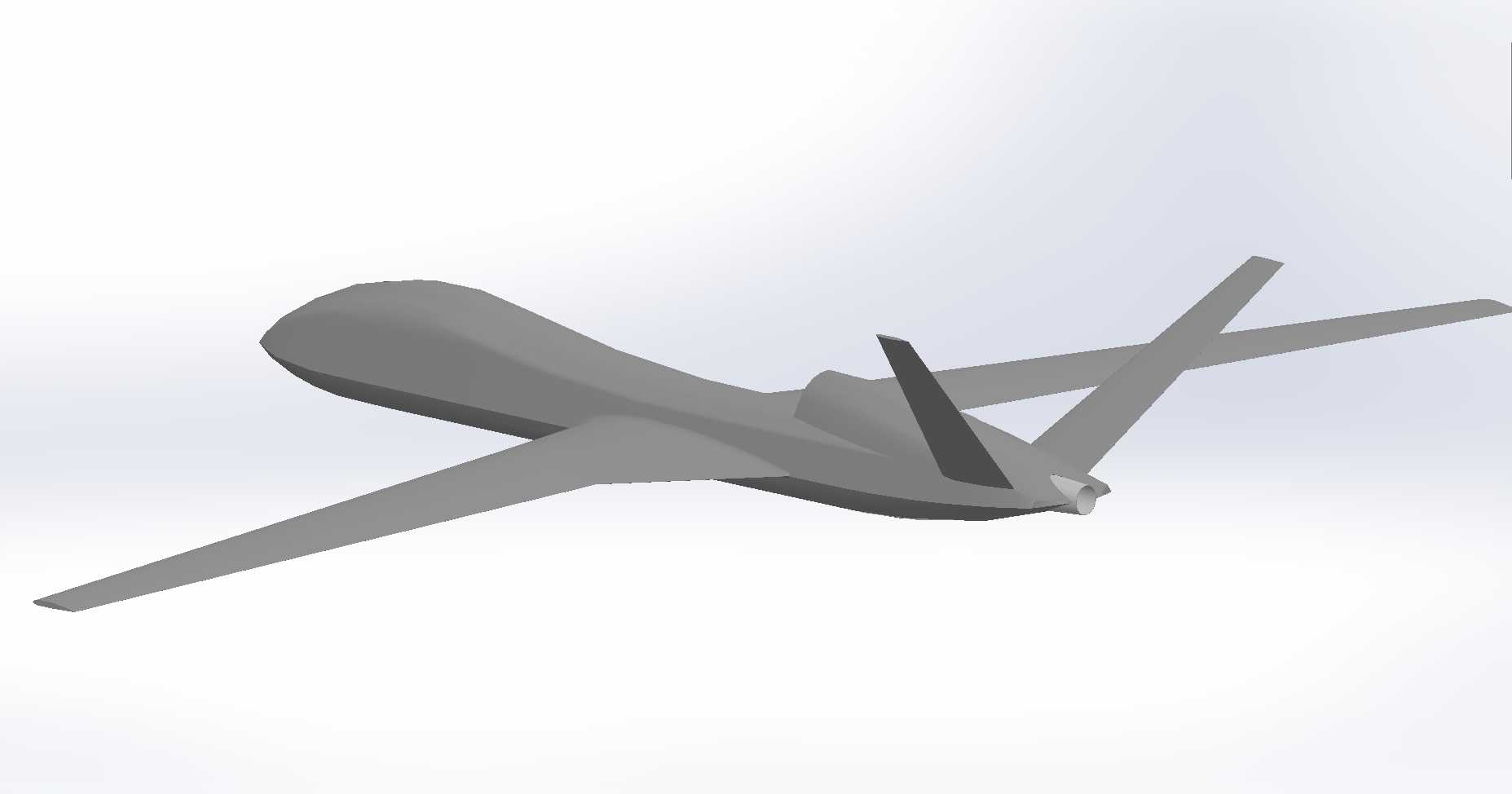

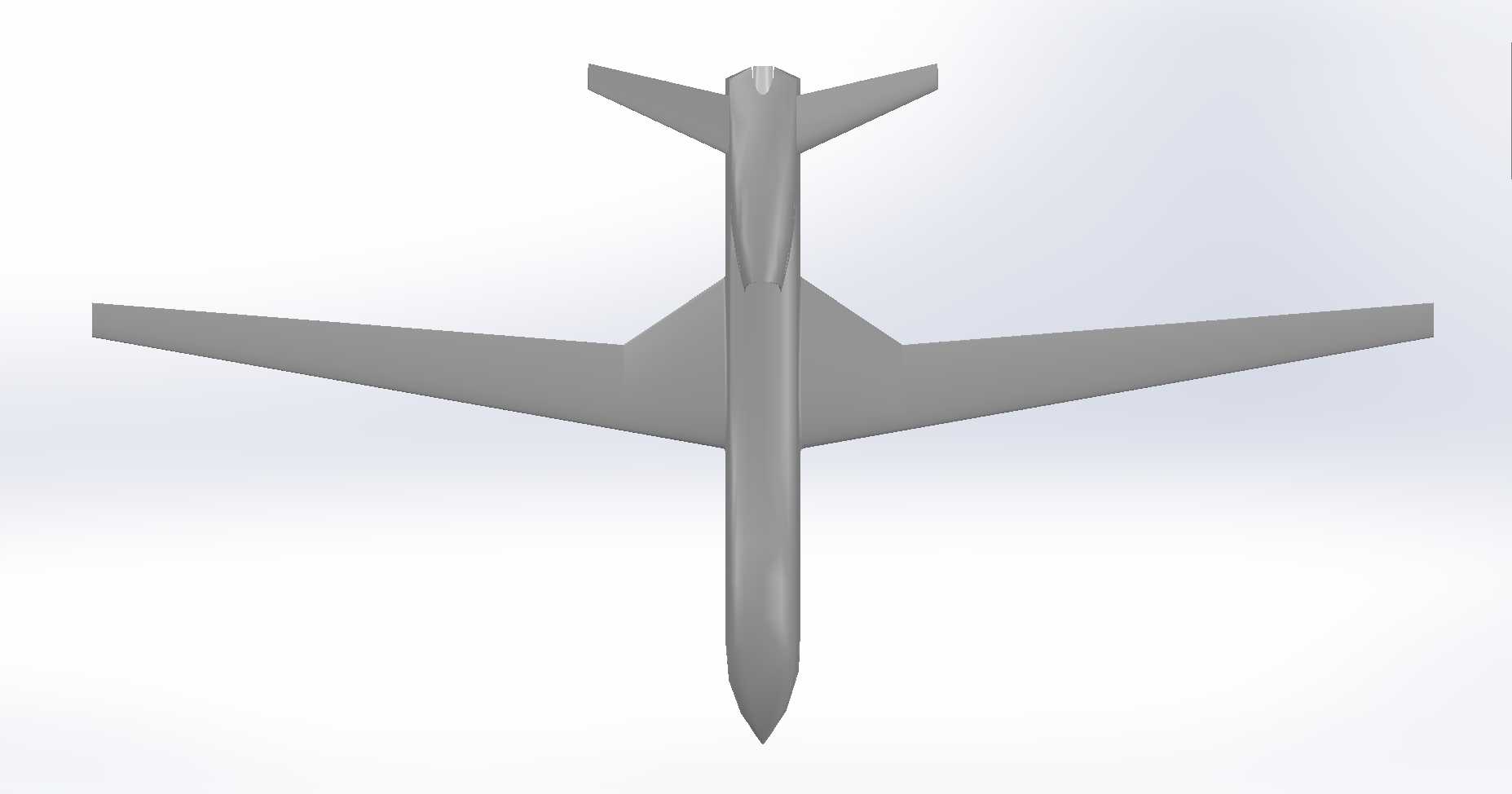

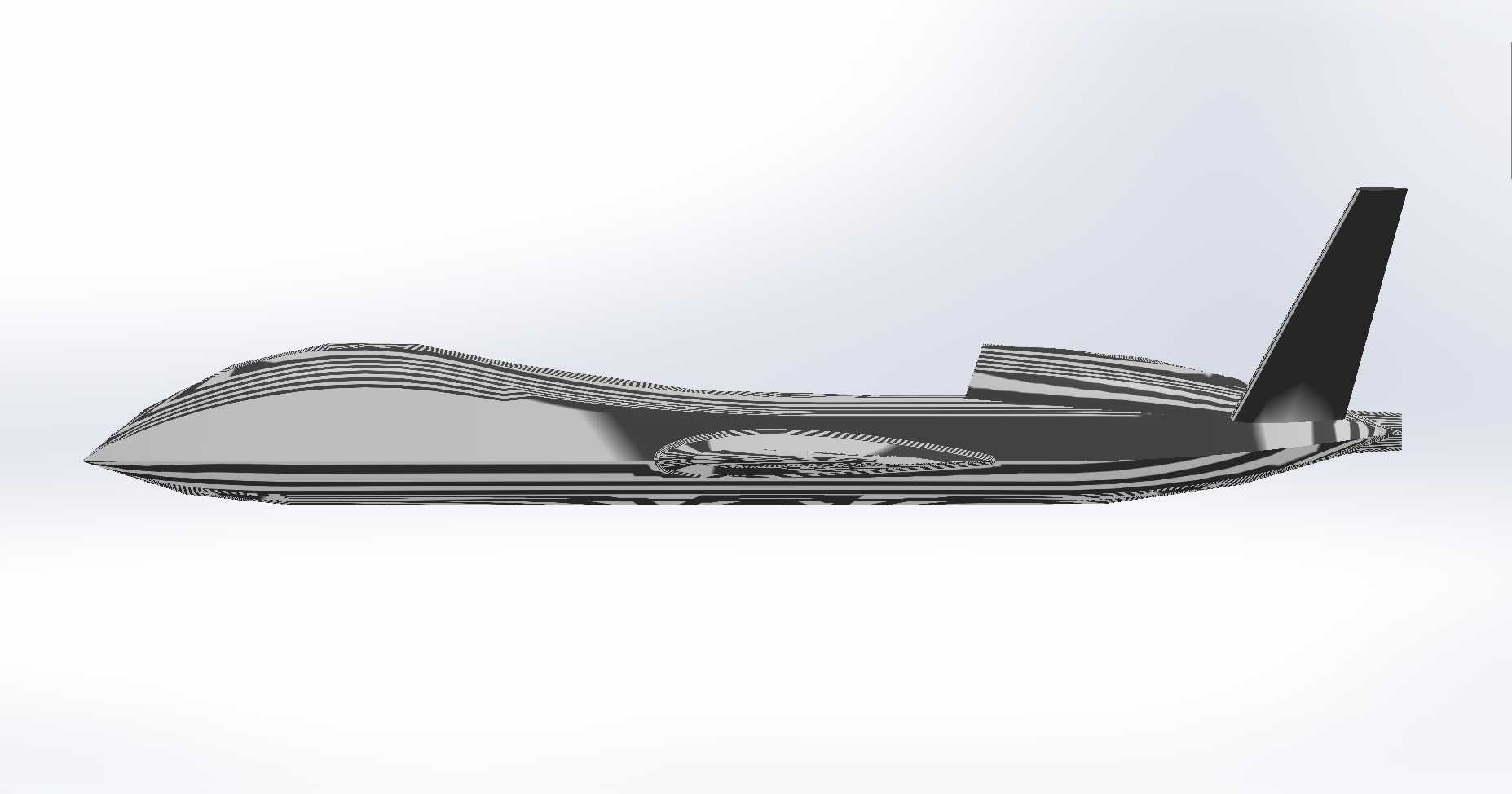

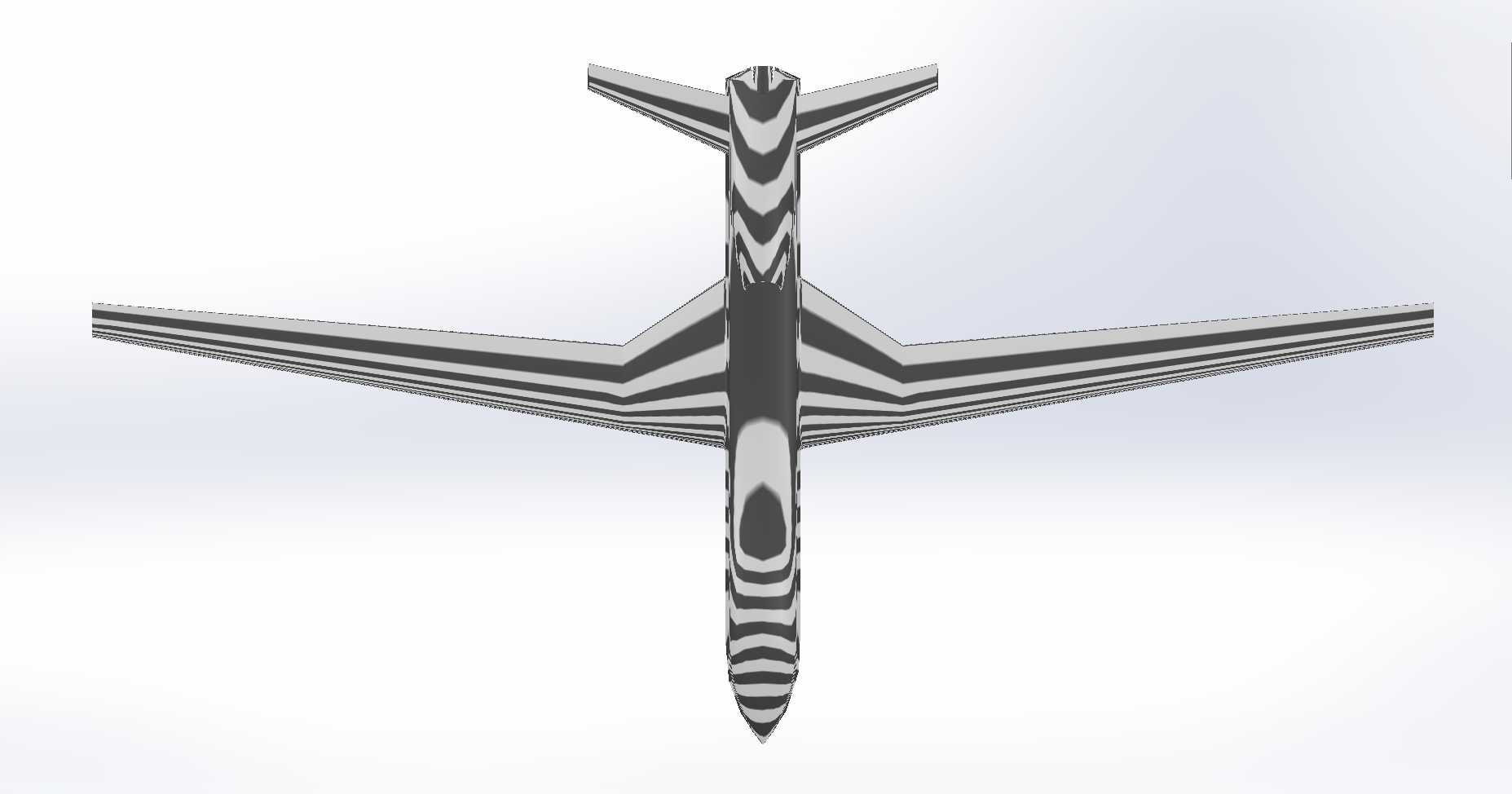

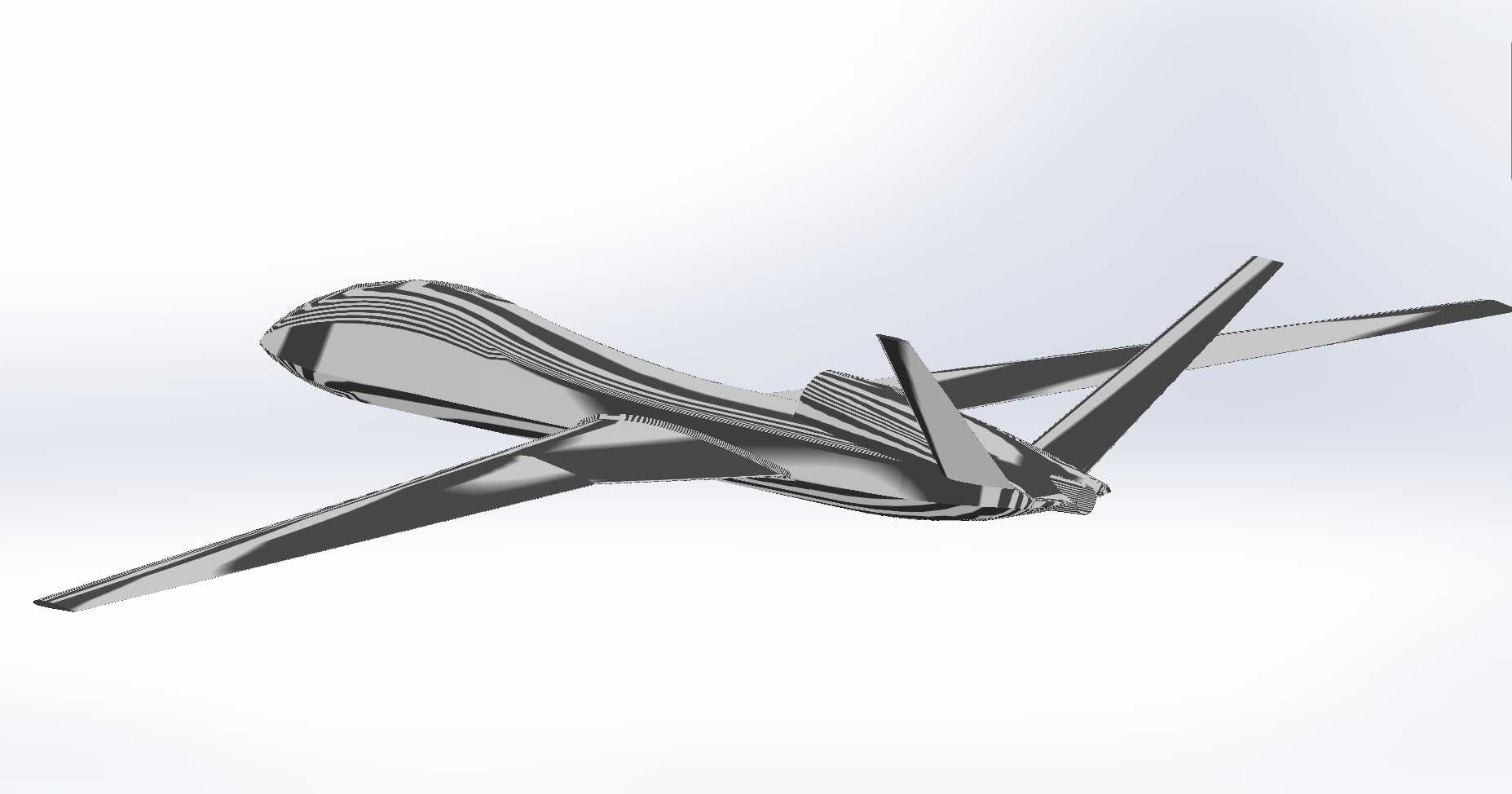

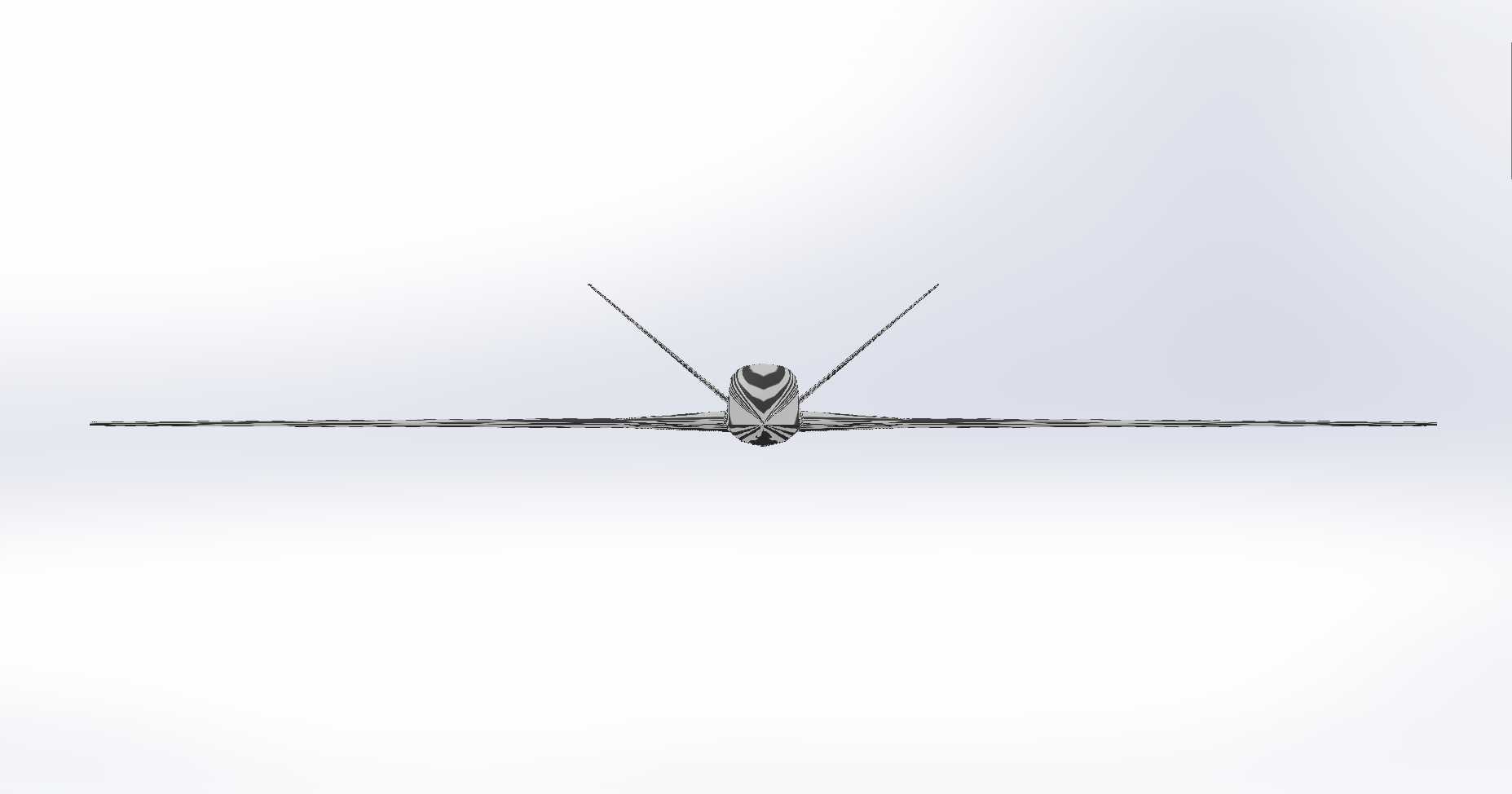

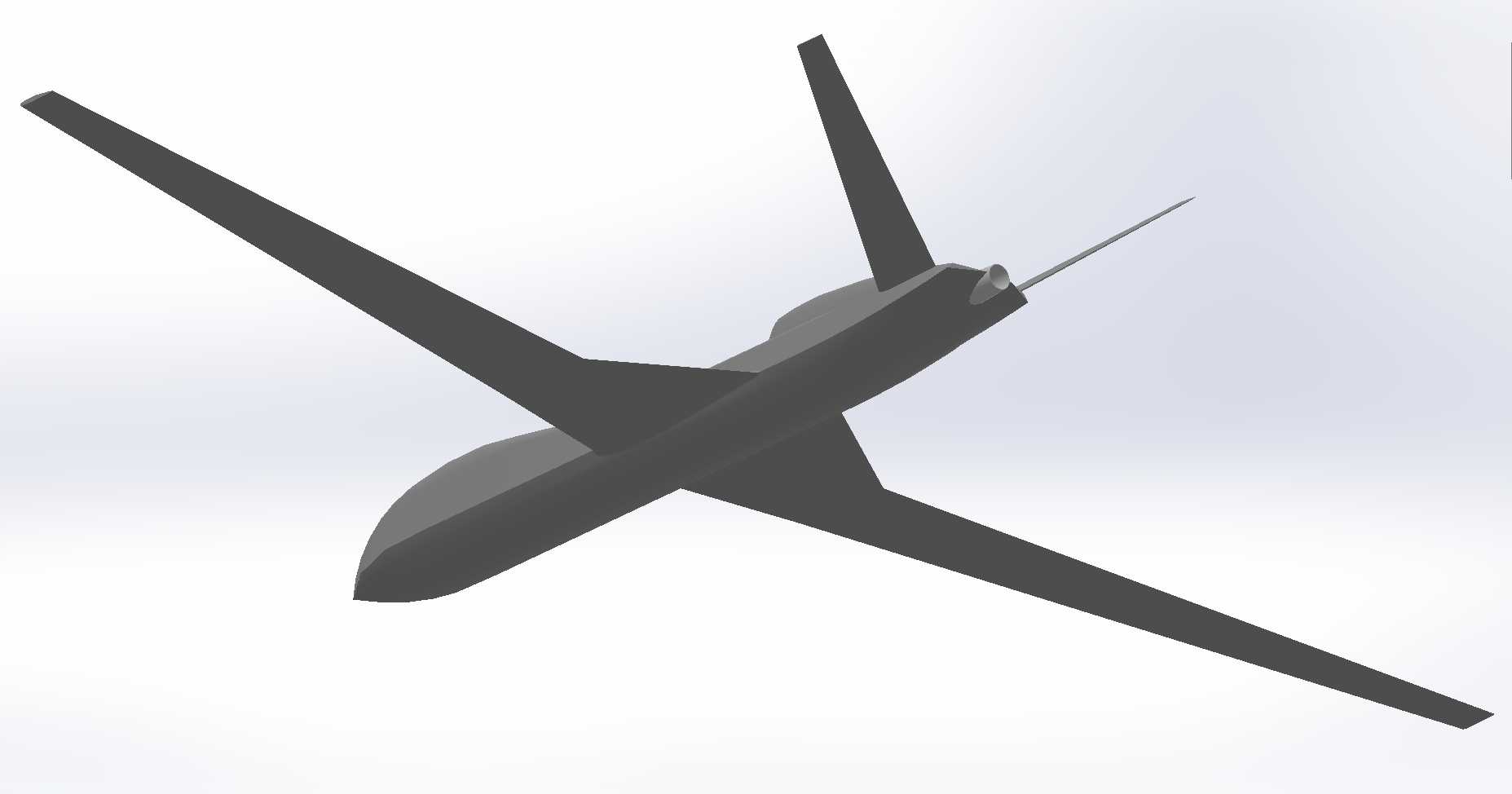

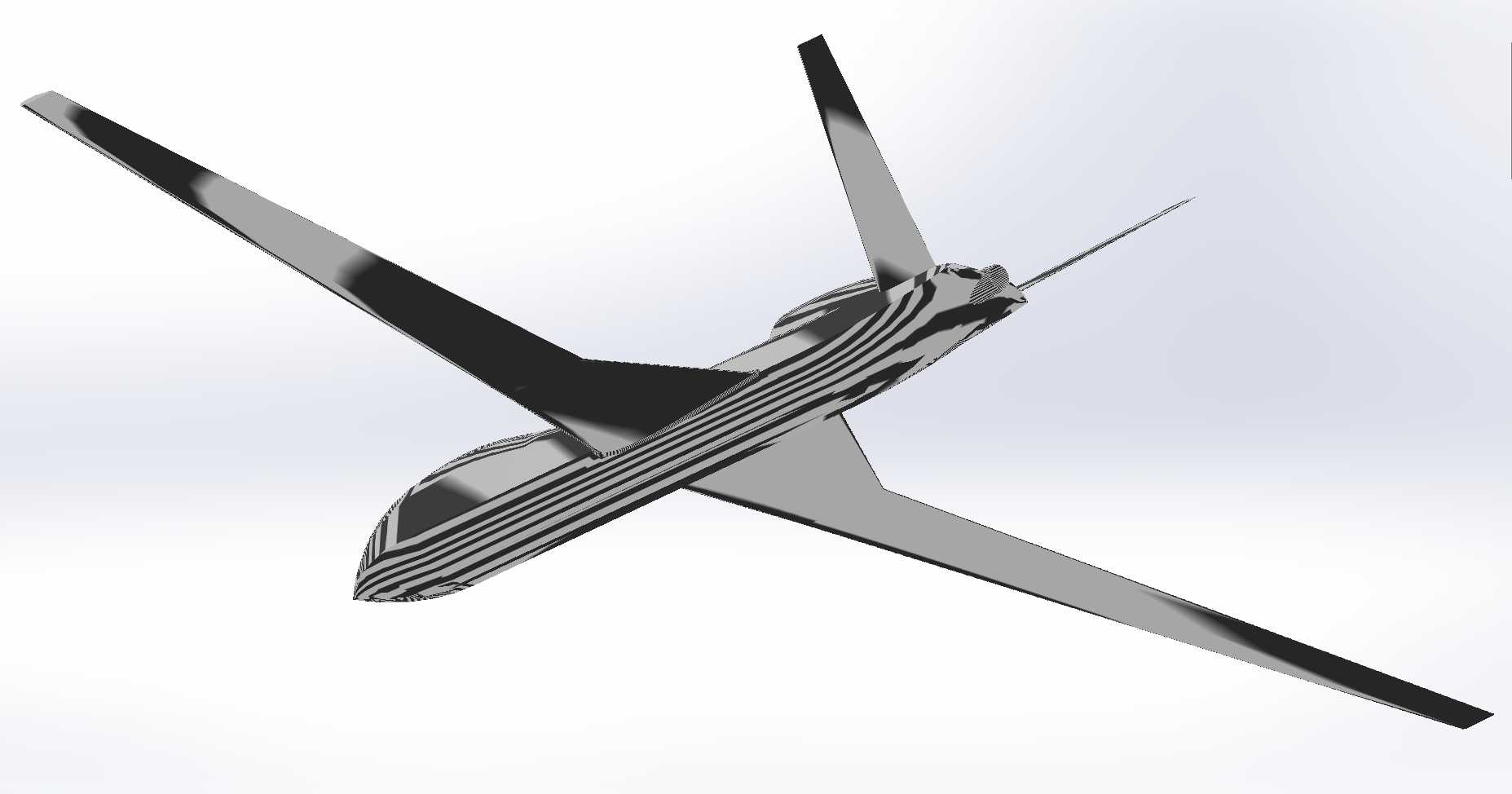

该模型还原的是高空长航时侦察类无人机的整体气动外形与结构布局，这类装备主要承担广域边境巡逻、战场态势侦察、目标区域测绘、灾情巡查等任务，可在复杂气象条件下完成长距离巡航作业，无需人员驾乘即可通过地面站完成航线规划与任务载荷操控，大幅降低高危任务场景下的人员风险。从设计思路来看，整机采用大展弦比上单翼布局，机翼后掠角度经过气动优化，能够在亚音速巡航阶段获得较高的升阻比，减少巡航阶段的动力损耗，适配长航时飞行的能耗需求；机身采用流线型截面设计，从机头到机尾平滑过渡，有效降低飞行过程中的空气阻力，机头预留的载荷舱空间可搭载光电侦察、雷达探测等不同类型的任务设备，满足不同作业场景的载荷安装需求。尾翼采用V型尾翼布局，相比传统平尾加垂尾的结构，能够在保证航向与俯仰操纵效率的同时，进一步减少结构重量与飞行阻力，同时降低整机的雷达反射截面积，提升任务执行过程中的隐蔽性。动力舱布置在机身后部上方，避开机身下方的载荷安装区域，同时减少动力系统工作时对前方侦察载荷的振动与气流干扰，进气道采用背负式设计，适配高空飞行时的进气效率需求。从安装边界来看，整机机翼展长与机身长度的比例经过匹配设计，机翼与机身的连接区域采用加强结构设计，能够承受长航时飞行过程中的气动载荷与结构振动；起落架布局采用前三点式设计，前起落架布置在机头下方，主起落架布置在机身中部两侧，起降过程中可保证整机的稳定性，起落架舱预留的收纳空间可在飞行阶段将起落架完全收入机身内部，避免外露结构增加飞行阻力。模型还原了机身表面的检修口盖、天线安装位等细节结构，结构设计人员可基于该模型开展气动仿真验证、结构强度校核、任务载荷安装适配等工作，也可作为同类型无人机方案设计阶段的外形参考，辅助完成总体布局的迭代优化，在方案论证阶段快速验证不同气动参数下的整机布局合理性，减少前期外形设计的重复工作量。
