四旋翼无人机用四合一电子调速控制模块

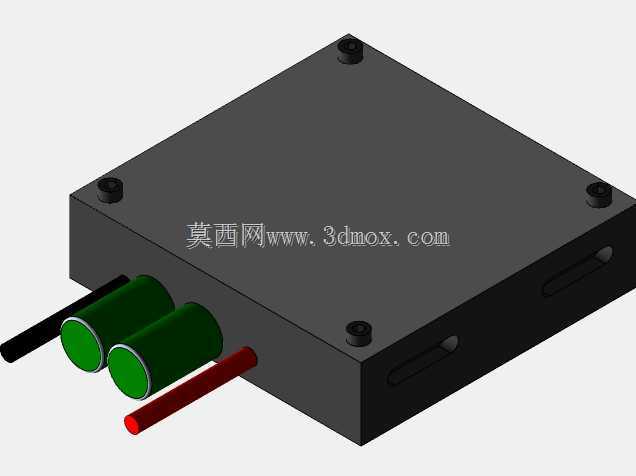

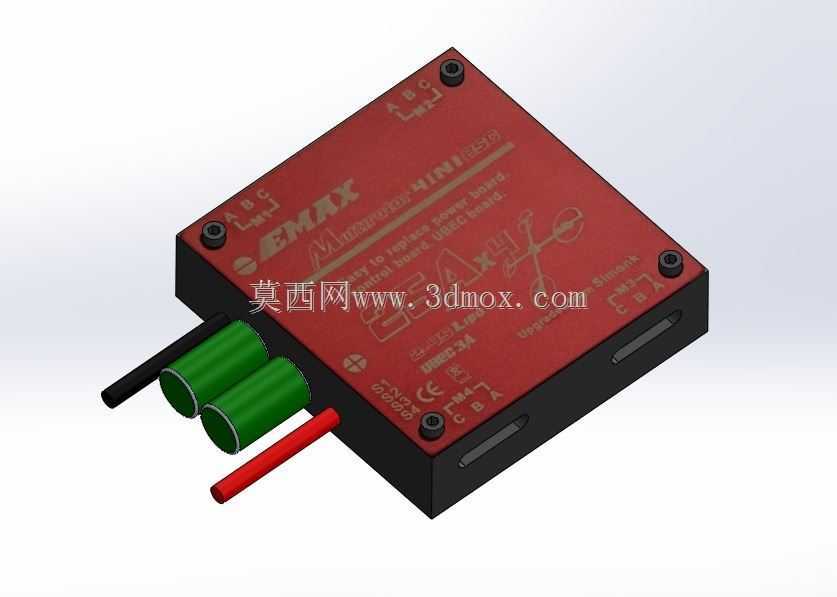

这款集成式电子调速控制模块，主要面向小型多旋翼无人飞行器的动力系统配套场景，将四路独立的无刷电机电子调速电路与ubec稳压输出单元整合在同一个封闭壳体内，替代传统分立式电调分散布置的方案，能够大幅简化飞行动力舱的布线复杂度，减少机内走线占用的空间，降低多组接线带来的接触故障风险。从结构设计层面来看，模块采用方正的薄型盒体结构，外壳边角做了小圆弧过渡处理，避免装机过程中尖锐边角划伤线材或机体结构；壳体四角预留了内凹的安装孔位，孔位周边做了局部加厚处理，保证螺丝锁附时不会出现壳体开裂的问题，安装孔的孔距适配市面上多数中小型四旋翼机架的动力舱安装位，不需要额外做转接件就能完成固定。模块侧面引出的动力输入线采用红黑区分正负极，大电流通路的接线端做了加粗处理，匹配多旋翼大油门工况下的瞬时大电流传输需求，绿色的输出接线端对应四路无刷电机的三相接线，线长预留了足够的冗余量，适配不同机臂长度的机架布线要求，不需要额外延长接线就能完成电机与电调的连接。功能设计上，模块内部的四路调速单元各自独立运行，不会出现单路故障牵连其他通路的问题，集成的ubec单元能够稳定输出飞控、接收机等机载电子设备所需的稳压电源，省去了额外搭载外置稳压模块的需求，进一步减轻整机起飞重量。壳体表面印刷了清晰的接线标识、参数标注与认证标识，装机接线时可以直接对照标识完成线路连接，减少接错线导致的设备烧毁风险；壳体侧面预留了细条状的散热通槽，配合内部电路的铺铜散热设计，能够在持续大油门输出的工况下及时将电路产生的热量导出，避免高温导致的调速性能下降甚至电路烧毁问题。在实际航模飞行场景中，这类集成式电调相比分立式方案，能够减少机内的电子设备数量，降低整机装配的工作量，同时集中式的布局也方便后续的设备检修与维护，对于追求装机效率、降低机内布线复杂度的多旋翼机型来说，这类集成化的动力控制模块是非常合适的选型方案。建模过程中完整还原了模块的外部细节，包括壳体表面的印刷标识、接线端的形态、安装孔的位置尺寸、散热槽的结构，能够直接用于无人飞行器的整机数字样机装配，做干涉检查、布线模拟的时候可以直接调用，不需要再对模型做二次修整。
