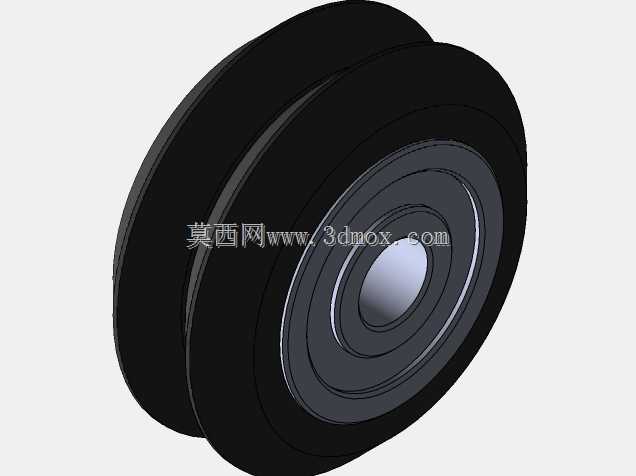

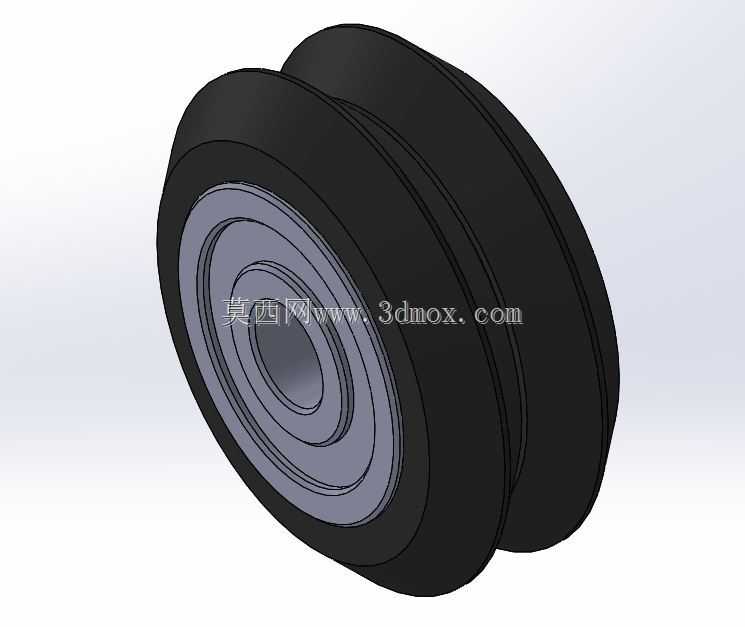

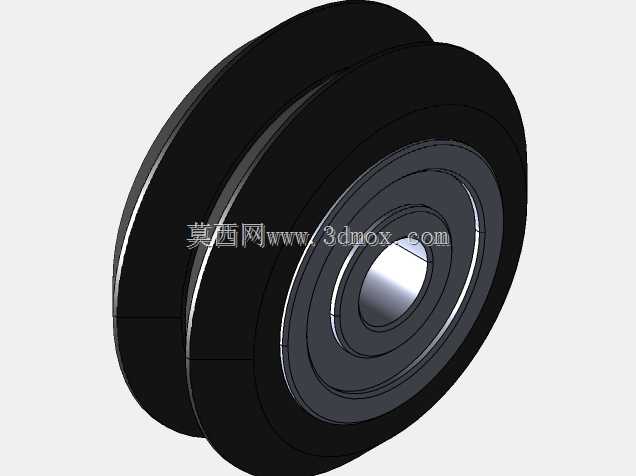

小型塑料V形导向滚轮结构设计

这款V形导向滚轮是面向轻型传动与导向场景开发的小型功能部件，在3D打印机进给机构、小型自动化输送线、桌面级机械臂导向单元、轻型吊轨滑动系统中都有广泛的应用空间，主要承担载荷承载、运动导向、滑动摩擦转滚动摩擦的核心作用，能够有效降低设备运行过程中的摩擦阻力，提升运动过程的平稳性，减少传动部件的磨损损耗，延长整套运动机构的使用寿命。

从功能特性来看，这款滚轮采用V形槽的轮面设计，能够适配圆形导轨、三角导轨等多种常见的轻型导向轨型，V形槽的夹角经过优化设计，既可以保证轮体与导轨的接触面积足够承载额定载荷，又能避免槽型过窄导致的卡滞、运行阻力过大问题，同时轮体自带的限位效果可以防止运动过程中出现脱轨、偏移的情况，无需额外加装导向限位结构，大幅简化了配套机构的设计复杂度。滚轮内嵌标准轴承结构，转动过程顺滑无卡顿，径向跳动量控制在极小范围内，能够满足高精度运动场景的使用需求。

在设计思路上，这款滚轮采用工程塑料作为轮体主体材质，相比金属材质的滚轮具备自重更轻、运行噪音更低、不会刮伤导轨接触面、耐腐蚀性能更好的优势，同时塑料材质的注塑成型工艺更适合批量生产，能够有效控制生产成本，适配民用、消费级工业设备的成本控制需求。内嵌的标准轴承直接与安装轴配合，不需要额外设计轴套结构，进一步压缩了部件的整体体积，让这款滚轮可以适配结构紧凑的小型设备安装空间。

从尺寸与安装边界来看，这款滚轮的大直径为24.4mm，轮体塑料部分的宽度为10.2mm，跨轴承的整体安装宽度为11mm，适配625型号标准轴承，对应的安装轴孔径为5mm。在实际装配过程中，只需要预留出直径25mm、宽度12mm的安装空间即可完成布置，安装轴采用直径5mm的标准圆轴，不需要额外做特殊的轴型加工，装配门槛极低。轮体的V形槽尺寸经过精准匹配，适配直径4-6mm的圆形导向轨，也可以适配对应角度的三角导轨，在安装时只需要保证轮体V形槽与导轨的对中度，即可获得最佳的运行效果，不需要复杂的调试过程。这款滚轮的额定载荷适配轻型传动场景，单轮可承载的静载荷满足桌面级设备、小型输送机构的使用需求，运行过程中无需额外添加润滑脂，塑料轮体与金属导轨配合具备自润滑特性，后期维护成本极低，非常适合免维护的民用设备、消费级工业产品使用。
