带双侧太阳能帆板的人造卫星结构设计

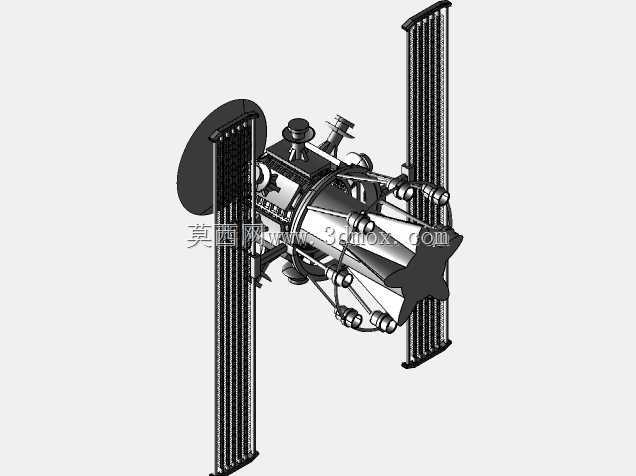

该卫星结构模型还原了在轨应用航天器的典型构型，核心舱体作为整星的承载基体，承担所有分系统设备的安装固定与载荷传递作用，双侧展开的太阳能帆板采用桁架支撑式基板结构，帆板与舱体之间通过铰接式连接结构实现发射阶段的收拢锁定与入轨后的展开定位，帆板展开后垂直于舱体纵轴布置，可在对日定向机构驱动下调整受光角度，最大化获取太阳能为整星供能。舱体一侧搭载的抛物面天线用于对地或星际间的通信信号收发，天线馈源结构通过支撑臂固定在抛物面焦点位置，保证信号传输增益满足任务要求。从结构设计逻辑来看，整星采用中心承力筒式主承力架构，所有外置载荷、帆板连接铰、天线支架均通过舱体表面的安装接口固定，接口位置经过载荷分配计算，避免发射阶段过载作用下出现应力集中问题。帆板的基板采用蜂窝夹层结构设计思路，在保证结构刚度的前提下尽可能降低整体质量，帆板表面的太阳能电池片排布预留了串接走线空间，连接铰位置设计有线缆弯折防护结构，避免反复转动过程中出现线缆磨损断裂。在实际航天任务场景中，这类构型的卫星可承担对地遥感、空间环境探测、通信中继等不同类型任务，不同任务载荷可通过更换舱体侧面的搭载模块实现适配，无需改动主承力结构与帆板、天线的核心构型。模型的外形尺寸边界参考了中小型遥感卫星的实际比例，收拢状态下帆板贴合舱体侧壁，整体外包络尺寸可适配主流运载火箭的整流罩内部空间，入轨展开后帆板的展长经过优化，在满足供电功率需求的同时不会遮挡天线的信号收发范围，也不会对星载敏感器的视场造成遮挡。舱体表面的凸起结构对应不同功能的星载传感器、姿控推力器安装位，所有外置部件的安装位置均经过姿控力矩平衡计算，避免帆板转动、天线调整过程中对整星姿态稳定度造成过大干扰。
