手动机械式小型弯管加工装置结构

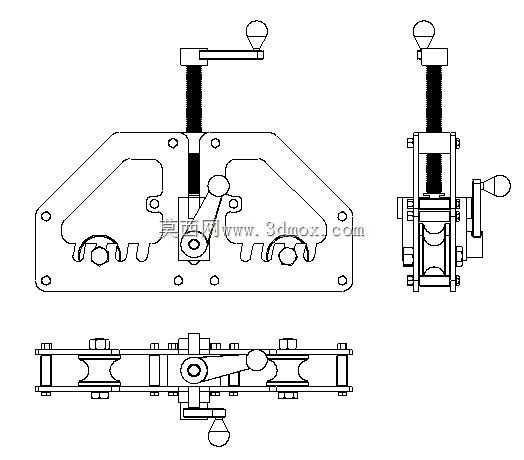

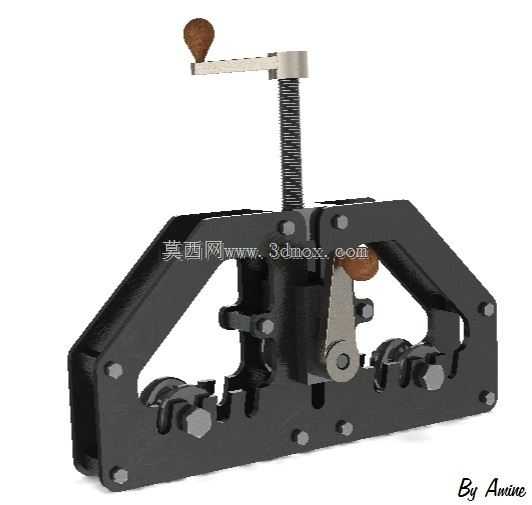

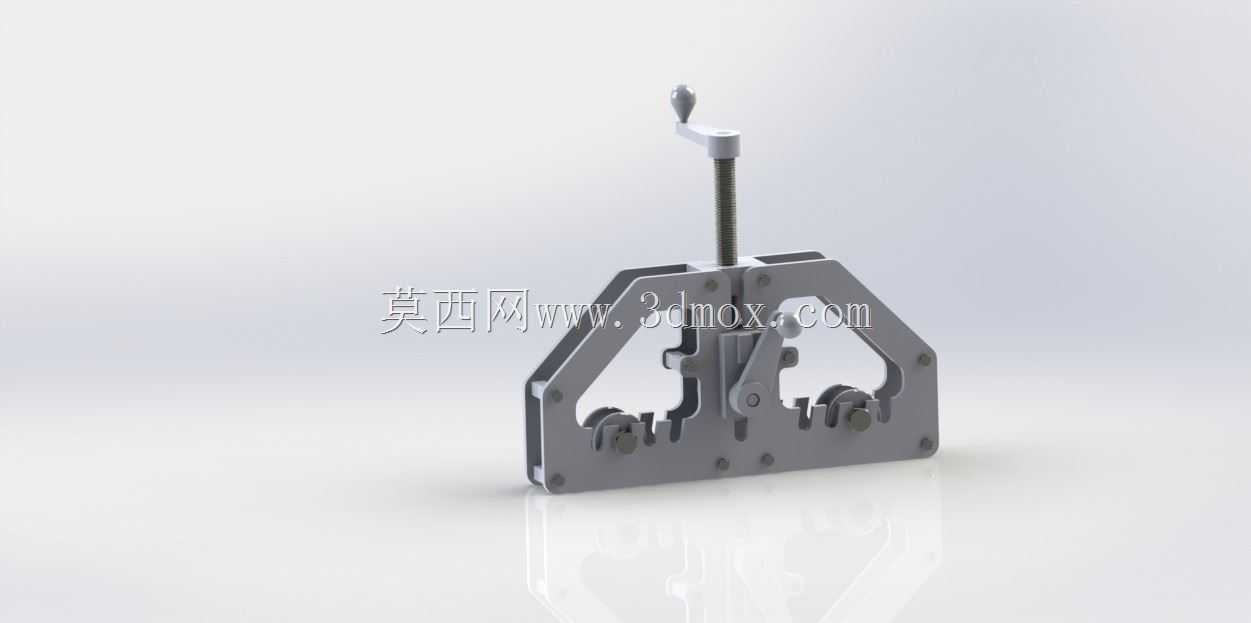

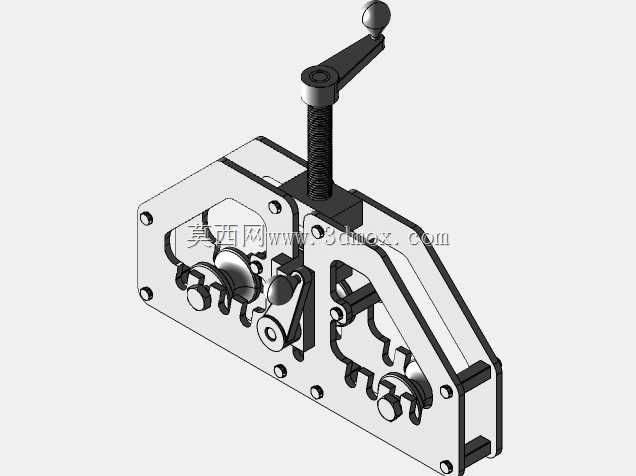

这款手动弯管装置主要面向小规格金属管材的冷弯加工作业场景，常见于五金维修门店、小型五金加工厂、水电安装施工现场、教学实训工位以及DIY加工场景，能够完成薄壁铜管、铝管、细钢管等小直径管材的定角度弯折作业，无需外接电源与气源，完全依靠手动操作即可完成加工，适配无供电条件的户外管路铺设、现场维修等特殊作业环境，相比大型电动弯管设备具备更强的场景适配性。从实际用途来看，该装置可以精准控制管材的弯折角度与弯折半径，避免手动弯折管材时出现的管壁瘪陷、弯折角度偏差、弯折处应力集中开裂等问题，加工出的弯管可直接用于液压管路布设、气动线路排布、家装水电走管、小型设备油路连接等场景，能够满足小批量、多规格的管材弯折加工需求，尤其适合加工批量小、管材规格多变的零散加工订单。在功能特性上，该装置采用对称式双定位夹块结构，作业时先通过顶部的手摇丝杆驱动压块下行，将待加工管材牢牢压紧在定位槽内，避免弯折过程中管材出现轴向窜动影响加工精度；中部的弯折操作手柄搭配成型弯折轮，转动手柄时即可带动管材沿着成型轮的弧度逐步弯折，操作人员可根据加工需求控制手柄转动幅度，精准调整弯折角度，装置上的多组定位槽可适配不同直径的管材，无需频繁更换夹具即可完成多规格管材的加工，整体操作门槛低，无需专业培训即可快速上手。从设计思路来看，整体框架采用三角形镂空式承力结构，在保证整体结构刚性、承受弯折反作用力的前提下，尽可能削减了非承力部位的材料用量，有效降低了装置整体重量，方便单人搬运转移；所有受力销轴、压合接触面均做了局部加厚与耐磨处理，延长装置的使用寿命，操作手柄末端搭配木质握把，提升操作时的握持舒适度，降低长时间作业的手部疲劳感，所有传动部位均采用开放式结构，日常维护时仅需定期在丝杆、转轴位置涂抹润滑脂即可，无需复杂的保养流程。从安装与尺寸边界来看，该装置整体为台式作业结构，底部为平整的安装基准面，可通过螺栓直接固定在工作台面或者临时木质支架上，安装时仅需保证底部基准面水平即可，无需复杂的调平流程；整体横向占用宽度适配常规小型工作台的台面尺寸，顶部操作手柄的转动半径预留了充足的操作空间，作业时不会与周边其他工具、工件产生干涉，装置的压紧行程覆盖常规小直径管材的装夹厚度范围，弯折作业的转动空间无多余突出结构，能够在狭小的作业工位内完成全部弯管操作，不会占用过多的车间作业面积。
