水平轴风力发电机组机舱内部传动结构

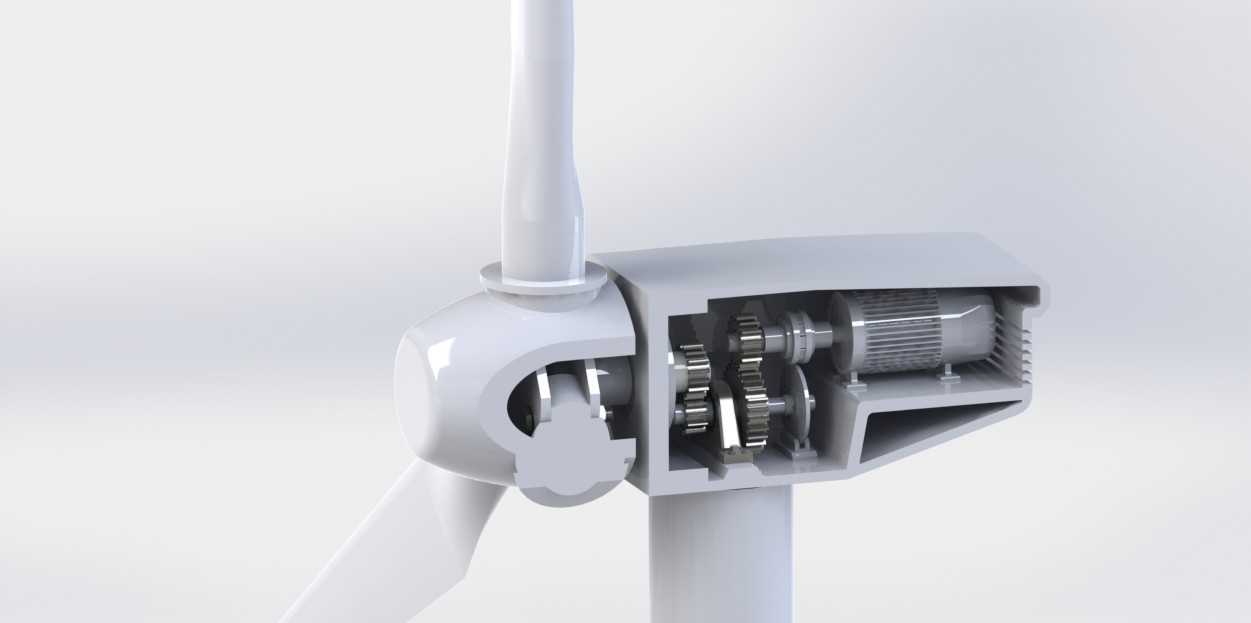

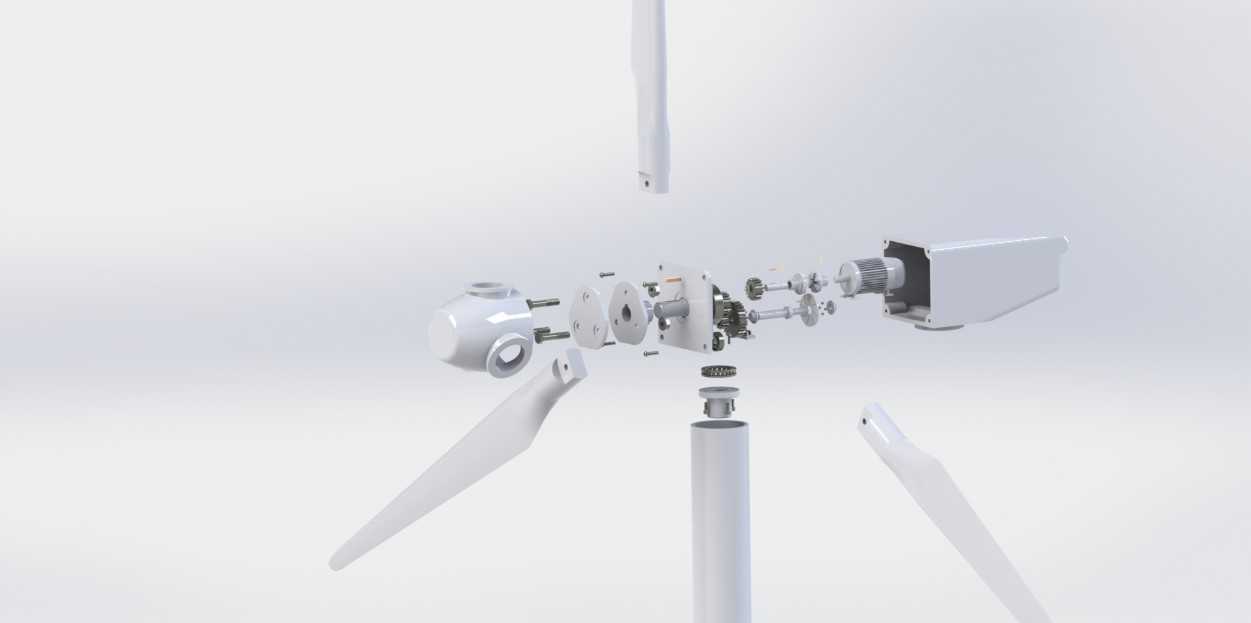

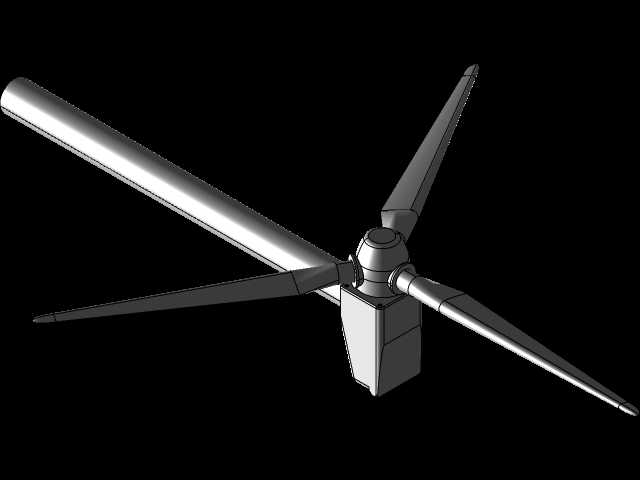

该模型呈现的是水平轴风力发电机组的核心机舱剖视结构，主要应用于陆上风电场、分布式风电并网项目、偏远离网供电场景以及风光互补供电系统中，承担着将风轮捕获的空气动能转化为可并网或直接利用电能的核心功能，是风电装备中实现能量转换与动力传递的关键单元。从实际用途来看，这套结构直接连接风轮轮毂与后部发电单元，既要承接叶片旋转带来的低转速大扭矩输入，也要通过内部传动链路完成转速提升与扭矩匹配，最终驱动发电单元输出稳定电能，同时还要承担变桨调节的动力传递、机舱偏航的载荷承载功能，是整套风电设备稳定运行的核心载体。从功能特性来看，模型清晰展现了机舱内部的多级平行轴齿轮传动布局，各级齿轮通过轴承定位安装在机舱壳体的加强筋位上，传动链路末端直接连接发电单元的转子结构，壳体外侧预留了与塔架连接的回转支撑安装位，侧面设计有散热格栅结构，可满足长时间运行下的内部热量散出需求，剖视结构直观呈现了内部传动件的装配关系、啮合间隙以及各部件的定位方式，能清晰看到齿轮的齿形设计、轴系的支撑布局以及壳体的加强结构设计。从设计思路来看，该结构采用模块化集成设计思路，将传动单元、发电单元、支撑结构全部集成在封闭式机舱壳体内，既可以抵御户外风沙、雨雪、高低温交变等复杂环境侵蚀，也能通过紧凑的布局缩短传动链路长度，降低传动过程中的能量损耗，壳体采用流线型外形设计，可降低风阻对机舱运行的影响，内部的加强筋结构既提升了壳体整体结构强度，也为各传动部件提供了精准的安装定位基准，同时预留了足够的维护操作空间，方便后期对内部齿轮、轴承等易损件进行检修更换。从外形尺寸与安装边界来看，该机舱结构整体为类长方体流线造型，前端伸出的主轴用于连接风轮轮毂，安装时需保证主轴轴线与风轮旋转平面垂直，底部的连接法兰需与塔架顶部的偏航回转支撑精准对接，安装边界需预留出叶片旋转的安全扫掠空间，同时要保证机舱内部各传动部件的同轴度公差在设计要求范围内，避免运行过程中出现偏载、振动异常等问题，壳体侧面的散热结构需朝向常年主导风向的侧方，提升自然散热效率，整体安装需满足风电场的载荷设计要求，可承受不同风速下的风载荷、振动载荷以及极端天气下的冲击载荷。
