平板式重载万向脚轮结构设计

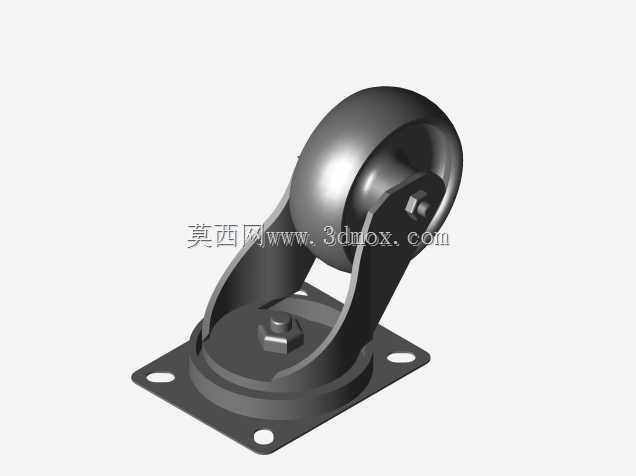

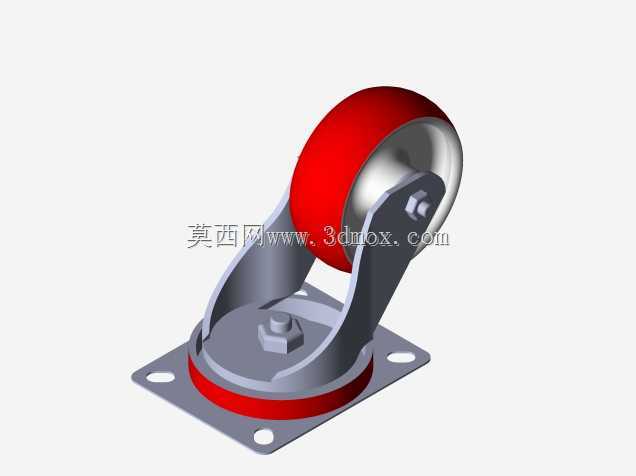

　　这款平板安装式万向脚轮，是工业移动载具、工装设备、仓储货架、轻型输送设备上常用的行走支撑部件，日常在车间工位器具、物流周转车、小型设备移动底座上都能见到这类结构的身影，核心作用是承载设备自重与上部载荷，同时实现任意方向的转向移动，降低设备移位时的人力消耗，也能避免设备底座直接与地面摩擦造成地面或设备底部的损伤。从结构设计来看，这款脚轮采用顶部平板安装的固定形式，安装板上预留了四个对称的螺栓过孔，安装时可以直接通过螺栓将脚轮固定在设备底座的安装面上，相比丝杆安装的脚轮，平板式的安装结构接触面积更大，承载时受力更均匀，能适配更厚的设备底板，也能承受更大的径向载荷，不容易出现安装位变形、脚轮脱落的问题。安装板和轮架之间采用回转支承结构，

　　轮架可以绕安装板中心轴线360度自由旋转，转向时没有卡滞角度，不管是直行还是横向移位、转向调头都能顺畅动作，轮架的回转部位做了间隙适配，既不会因为间隙过大出现转向晃动感，也不会因为间隙过小导致转向阻力过大，推动设备时不需要额外施加过大的转向力。轮体部分采用单轮设计，轮芯为硬质承重结构，外层包裹高弹性耐磨材质，这种复合轮体结构一方面能保证足够的承载强度，不会因为长期重载出现轮体压溃变形的问题，另一方面外层的软质包覆层能起到缓冲减震的作用，在经过车间地面的微小缝隙、接缝或者细小杂物时，能吸收部分冲击，避免上部设备因为震动出现内部零件松动，同时软质轮面和地面的摩擦力适中，推动时不会出现打滑问题，也不会在环氧地坪、

　　瓷砖地面上留下难以清理的轮印，适配绝大多数工业场景的地面条件。轮体和轮架之间通过轮轴连接，轮轴和轮体之间设置了转动衬套，减少轮体转动时的摩擦阻力，长期使用也不容易出现轮体卡滞、转动异响的问题。设计这类脚轮的时候，首先要考虑的是安装边界的匹配，顶部安装板的尺寸、安装孔的孔距需要和常见的设备底座安装位适配，不能出现孔位对不上、安装板超出设备底座边缘的问题；其次是整体高度的控制，脚轮安装后设备底部和地面的间隙要控制在合理范围，既要保证地面不平整时不会剐蹭设备底座，也不能因为脚轮过高导致设备整体重心上移，移动时出现侧翻风险。轮径的选择也经过了多场景适配，这个尺寸的单轮在越过车间常见的5mm以内地面接缝、门槛条时不需要额外抬升设备，

　　推行时的阻力也比小直径轮更小，同时轮宽的设计兼顾了承载能力和转向灵活性，不会因为轮宽过大导致转向时摩擦力陡增。在实际选型应用中，这类脚轮通常四个一组搭配使用，部分需要定向移动的场景也可以将两个万向脚轮和两个定向脚轮搭配安装，兼顾直行稳定性和转向灵活性，在轻型自动化设备移动底座、车间工具柜、物料周转车、中小型试验设备的移动支撑场景中，这种结构的脚轮因为安装便捷、维护简单、转动顺畅的特点，应用占比非常高。建模过程中对各个配合部位的公差做了合理预留，比如轮轴和轮架孔的配合、回转部位的转动间隙、安装孔的尺寸公差都按照实际五金件的加工公差做了适配，模型可以直接用于设备整体装配的干涉检查，也能作为脚轮选型时的结构参考，帮助设计人员快速确认安装位尺寸、整体高度是否符合设备设计要求，不需要额外测绘实物就能完成装配位置的结构设计。
