船型翘板式电源通断控制开关结构

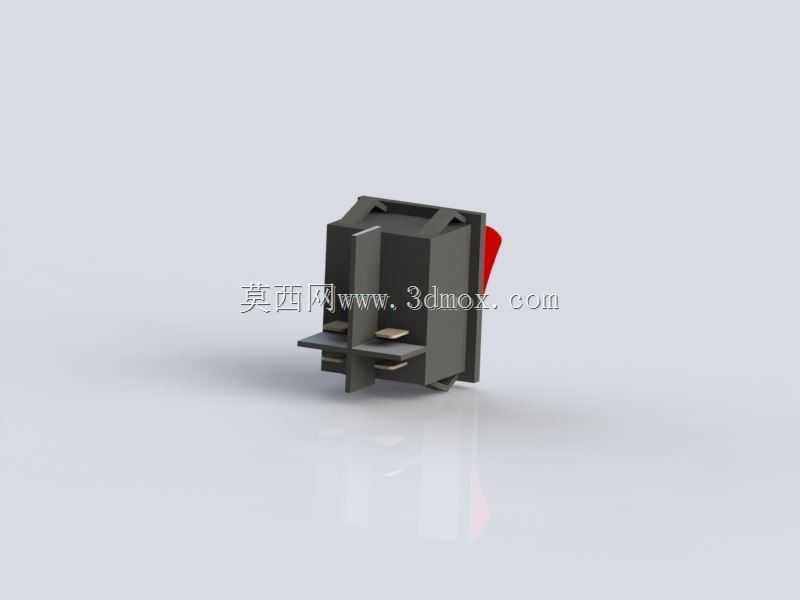

　　仅凭触感就能判断当前通断状态，相比平钮式开关的误触概率更低。从功能特性上看，这类开关采用单刀双掷或双刀双掷的内部触点结构，可根据回路载流需求选择对应触点规格，翘板的按压行程设计在3-5mm区间，按压力度控制在1.5-2.5N范围，既不会因为按压力度过小导致运输震动、设备运行震动引发误通断，也不会因为按压力度过大造成长时间操作的手部疲劳，红色的操作按键面是行业通用的电源主控标识色，在设备面板上能够快速被操作人员定位，不需要在密集的操控按钮中逐一分辨。做三维结构设计时，首先要确认的是安装边界尺寸，这类开关的面板卡接结构通常采用嵌入式卡扣设计，面板开孔尺寸需要严格匹配开关本体的安装卡槽尺寸，预留0.1-0.2mm的装配公差，在低压电气控制回路、小型机电设备操作面板、民用电器操控区域的设计选型工作中，这类翘板式电源开关是出现频次极高的基础操控元件，很多刚入行的结构工程师容易忽略这类小元件的安装边界与适配细节，直到样机装配阶段才发现面板开孔不匹配、操作行程与周边结构干涉、按压手感不符合人机操作要求等问题，反而拖慢整体项目进度。从实际应用场景来看，这类开关覆盖的场景极广，小到桌面式小型检测仪器、台式办公设备的电源主控，大到小型工业控制柜的辅助回路通断、非标自动化设备的本地操作面板供电控制，甚至部分民用电动工具、家用小电器的电源操控，都会选用这类结构的开关，核心原因在于其操作逻辑直观，翘板凸起的按压面辨识度高，操作人员不需要额外识别标识，

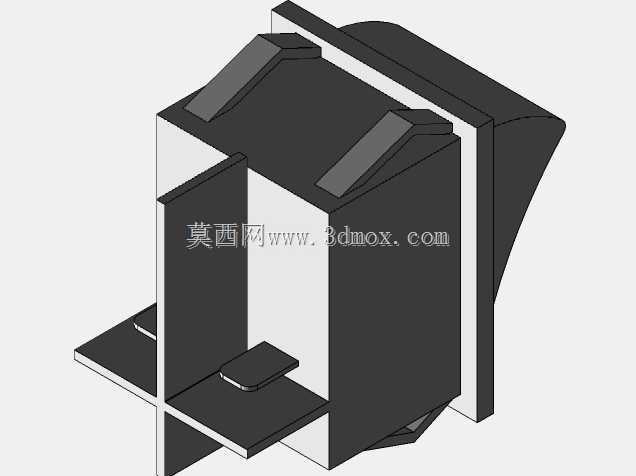

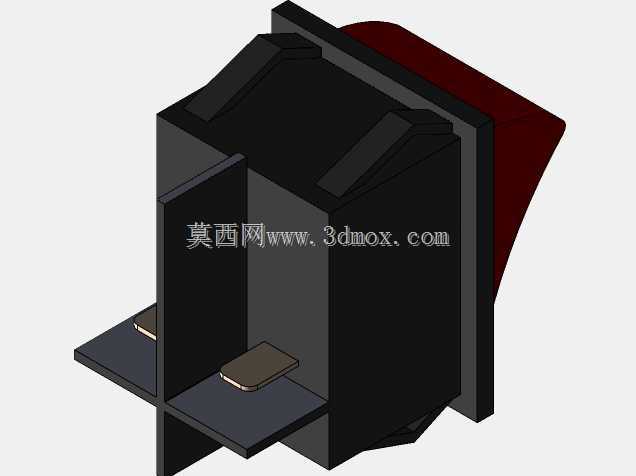

　　避免开孔过大导致开关卡接松动、设备运行过程中出现移位，开孔过小则会造成装配时卡扣断裂、开关本体无法卡入到位。开关本体的后侧接线端子需要预留足够的接线空间，端子与设备内部的走线槽、其他电气元件之间要保留不小于3mm的电气安全间隙，避免接线后导线弯折过度造成端子松脱，或是导线绝缘层与周边金属结构摩擦破损引发短路风险。设计思路上，这类开关的翘板部分与本体基座之间采用转轴式配合结构，建模时需要重点还原转轴的配合间隙，翘板绕转轴转动的角度要与内部触点的动作行程匹配，避免出现翘板按到底但触点未完全闭合、或是翘板复位不到位导致触点虚接的情况。开关基座的两侧卡扣结构需要做0.3mm的拔模斜度，方便生产装配时顺利卡入面板开孔，卡扣的卡接深度控制在1.

　　2-1.5mm，既保证卡接后的拉拔力满足设备运输、使用过程中的固定要求，也不会因为卡接过深导致后期维护拆卸时损坏面板或开关本体。从外形尺寸来看，这类常规翘板电源开关的本体宽度通常在21mm左右，高度在15mm左右，本体嵌入面板后的深度在18mm上下，翘板操作面高出面板表面的高度控制在5mm左右，这个高度既能够保证操作人员按压时的触感反馈，也不会因为突出过高容易被外物磕碰造成误操作。建模过程中还要注意操作面的弧度设计，翘板的按压面做了轻微的内凹弧度处理，贴合手指指尖的按压接触面，提升操作时的触感，避免直角边缘按压时的硌手感。另外，开关本体的基座与翘板之间的缝隙需要控制在0.2mm以内，既保证翘板转动时不会与基座发生摩擦卡滞，

　　也能避免日常使用过程中灰尘、细小杂物从缝隙进入开关内部，造成触点接触不良、动作卡涩等问题。在设备整体结构布局时，这类电源开关的安装位置通常设置在操作面板的边角区域，与其他功能按钮之间保留不小于10mm的间距，避免操作人员按压其他按钮时误碰到电源开关造成设备意外断电，同时开关的安装位置要避开设备内部的发热元件，比如功率电阻、变压器等发热部件，保证开关工作环境温度处于额定范围之内，避免长期高温环境下开关的塑料基座老化变形、触点氧化过快，缩短开关的使用寿命。很多工程师在选型建模时只关注开关的外观尺寸，忽略了接线端子的朝向与走线空间的匹配，导致实际装配时导线需要大角度弯折才能接到端子上，不仅增加接线工作量，长期使用下导线的弯折应力还会造成端子焊点脱落、导线断裂等故障，因此在三维布局阶段就要提前确认端子朝向，预留出导线自然弯折的走线空间，保证接线操作顺畅，后期维护时也能方便拆卸更换。
