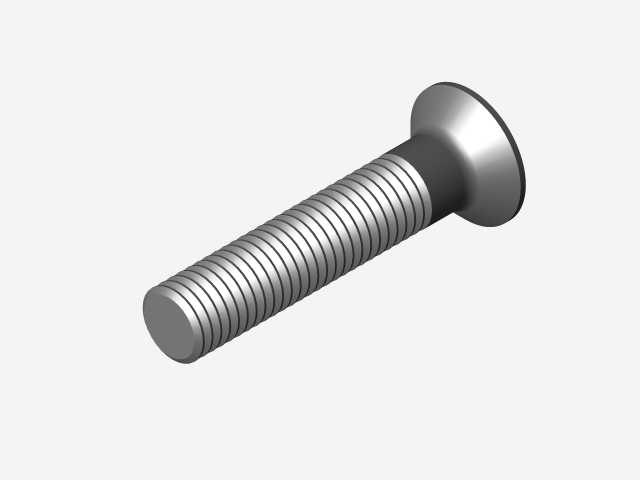

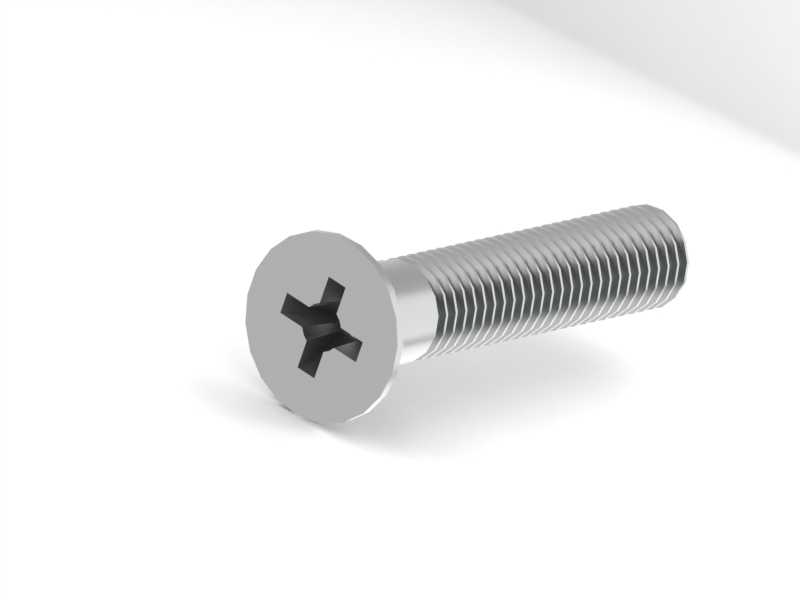

十字槽沉头机螺钉标准件三维造型

在各类机电设备组装、钣金结构拼接、电子产品外壳固定、家具五金连接场景中，沉头十字螺钉是应用覆盖度极高的一类紧固件，其沉头结构设计可在安装后让头部完全沉入工件沉孔内，保证连接面平整无凸起，避免突出的螺钉头剐蹭周边部件、干涉装配运动轨迹，也能让设备外表面保持整洁顺滑的外观状态。这款螺钉的头部采用十字槽驱动结构，相比一字槽拥有更好的对中性，拧紧过程中螺丝刀不易滑出槽口，可传递更大的拧紧扭矩，同时十字槽的槽型深度经过合理设计，既保证足够的驱动接触面积避免拧花槽口，也不会因槽深过大削弱头部结构强度。从安装边界来看，沉头螺钉的头部锥角通常匹配90度沉孔加工角度，建模时严格还原了头部锥面与螺杆的过渡圆角，避免应力集中导致的头部断裂风险，螺杆部分的螺纹采用普通公制粗牙螺纹，牙型角60度，螺纹收尾处的退刀结构也做了写实还原，可直接用于装配干涉检查、装配工艺模拟。在做整机结构设计时，这类紧固件的三维模型不需要工程师从零开始绘制牙型细节，直接调用标准模型即可快速完成装配约束，可提前验证沉孔深度是否足够、螺钉长度是否适配不同厚度的被连接件，避免实际装配时出现螺钉过长顶穿薄板、或者长度不足啮合牙数不够导致连接松脱的问题。在自动化装配线的设计中，这类螺钉的三维模型还可用于模拟螺丝机吸嘴取料、电批对位拧紧的全流程动作，验证供料器轨道尺寸是否适配螺钉头部直径、批头与十字槽的对位精度是否满足要求，提前排查装配过程中可能出现的卡料、滑牙问题。建模时螺杆与头部的同轴度公差在模型中做了合理还原，可用于验证装配孔的同轴度设计要求，避免因孔位偏差导致螺钉强行装配产生的内应力，长期使用后出现连接件变形或者螺钉断裂的问题。这类紧固件虽然单个体积小、成本低，但在整套设备中往往承担着数百个点位的连接固定作用，精准的三维模型能帮助设计人员在选型阶段快速匹配合适的长度、头型规格，减少后续打样阶段的物料试错成本，也能让装配BOM清单的统计更加准确，避免出现物料采购规格不符的问题。
