工业通风用射流风机叶轮结构设计

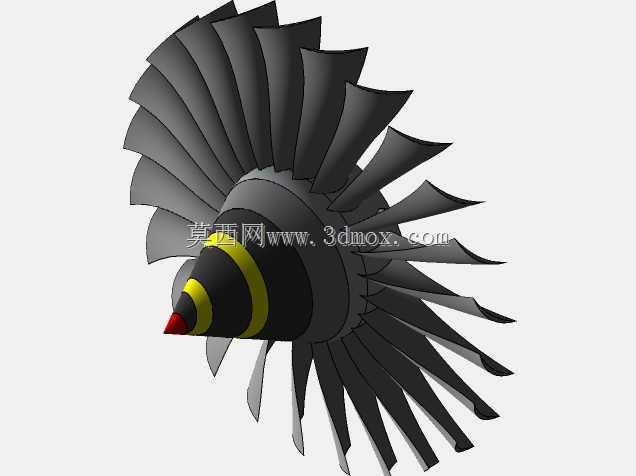

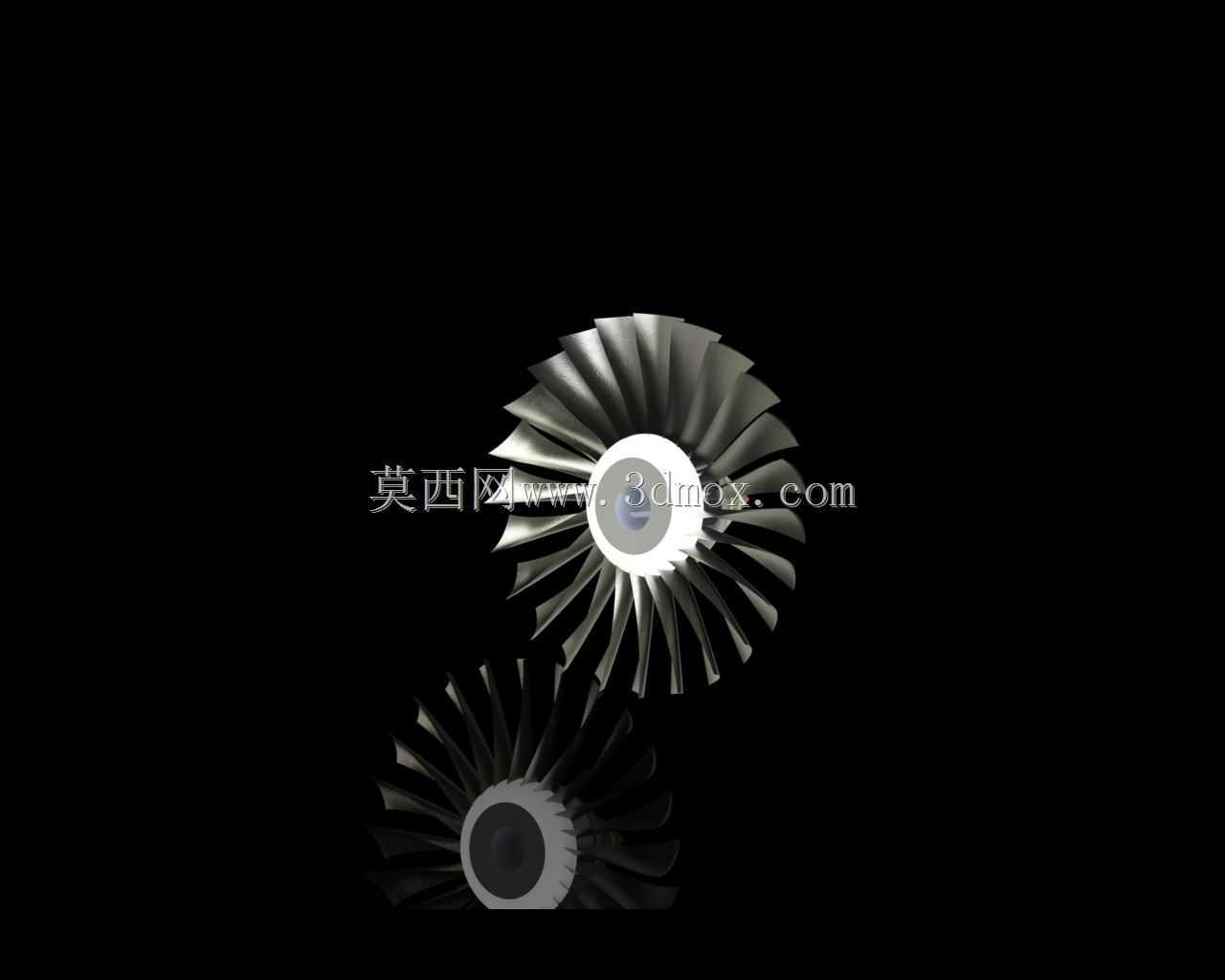

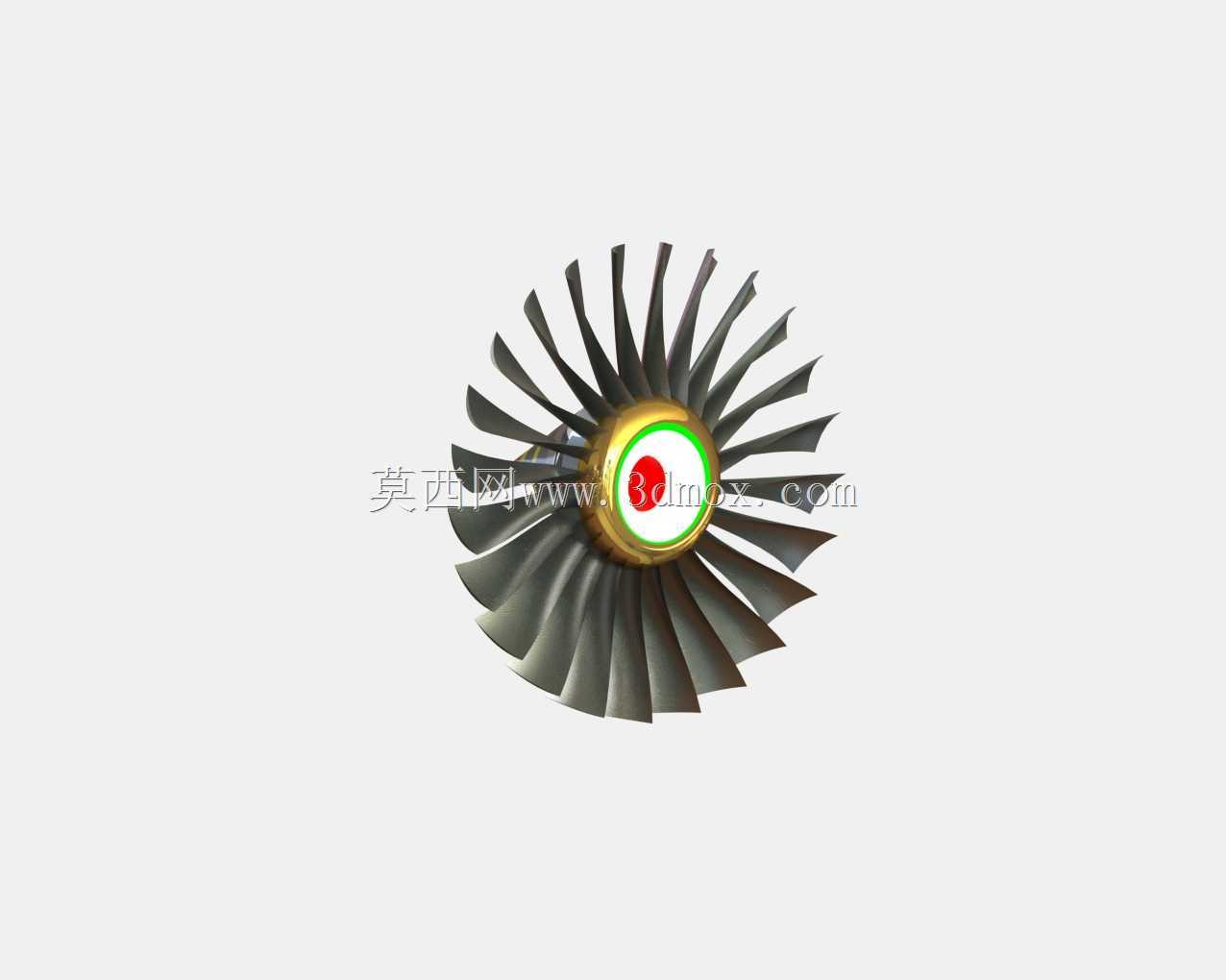

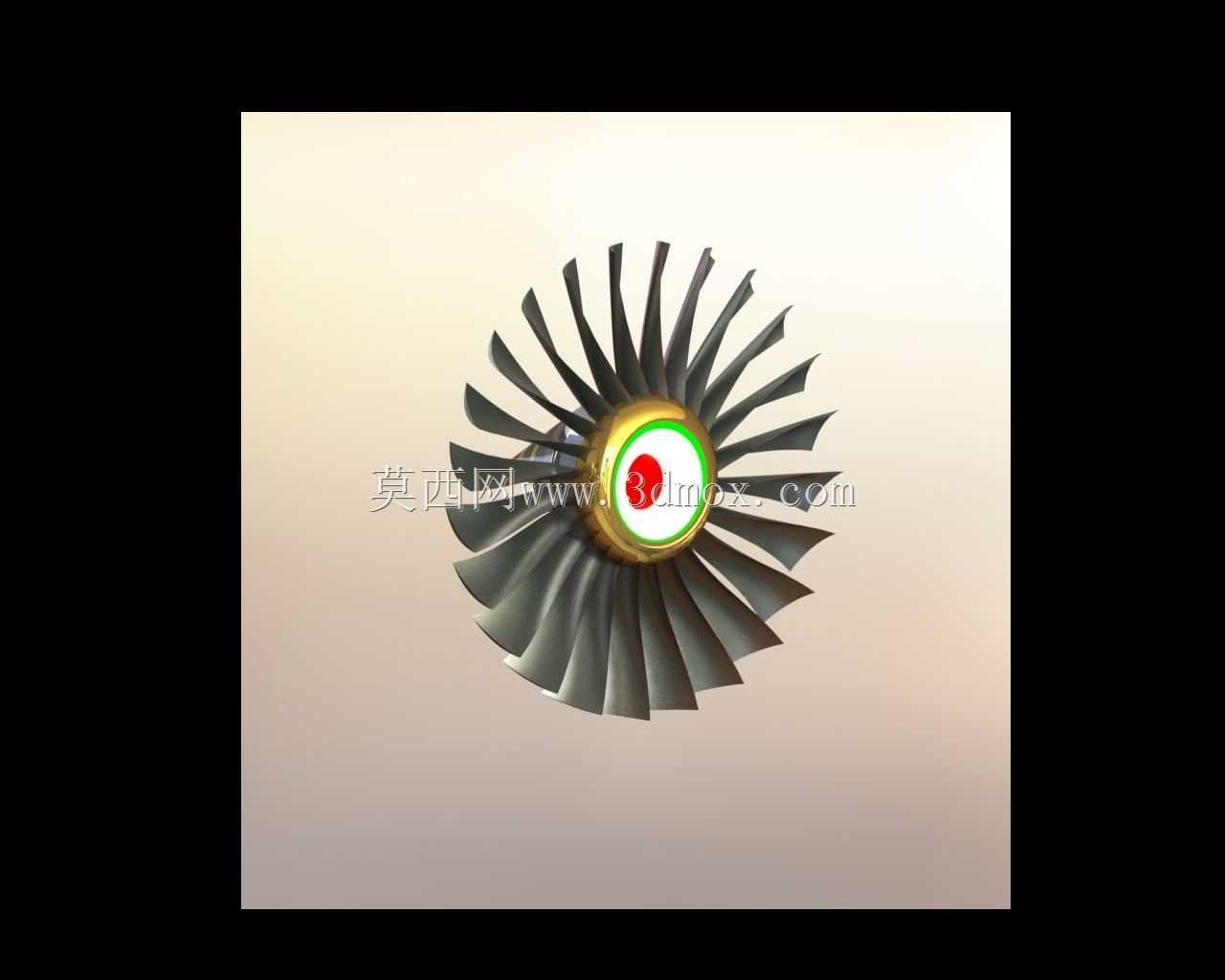

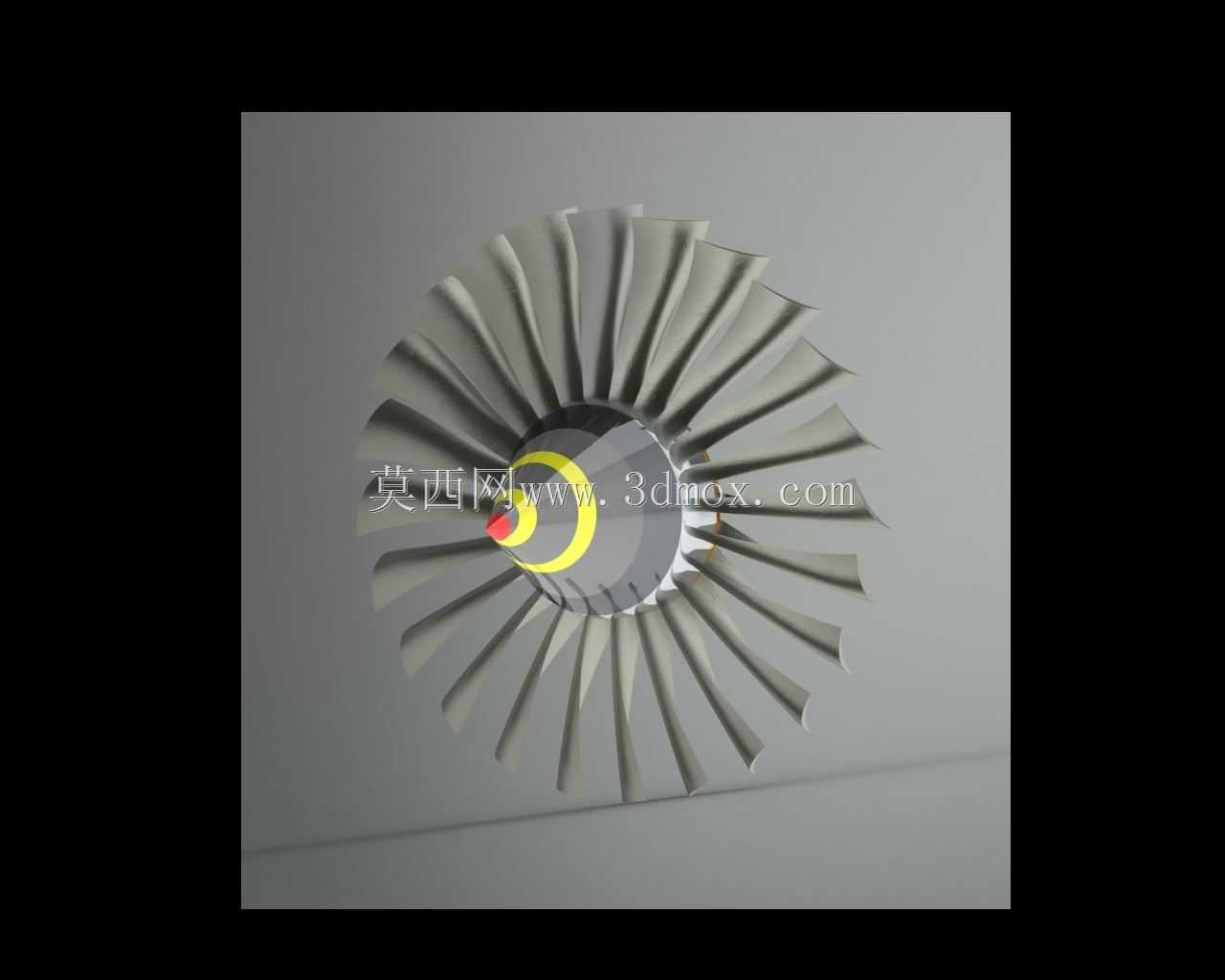

在隧道、地下车库、大型厂房这类长距离受限空间的通风系统里，射流风机是承担气流组织推动的核心部件，它不需要搭建复杂的通风管道，依靠自身出口的高速射流卷吸周围空气，就能带动整个空间内的空气定向流动，完成排烟、换气、降温的实际功能。这类风机通常吊装在空间顶部，安装时需要预留足够的进出风净距，避免周边结构件遮挡气流通道，影响射流的有效射程。从结构设计来看，叶轮是决定射流风机效率与运行稳定性的核心部件，图中呈现的叶轮采用了扭曲翼型叶片设计，叶片沿轮毂周向均匀排布，安装角度经过流体仿真优化，能在高转速下将电机输出的动能高效转化为气流的轴向动能，同时降低叶片表面的气流分离，减少运行过程中的气动噪声与振动。设计这类叶轮时，首先要结合应用场景的通风量、射程要求确定叶轮的外径尺寸，通常同功率下叶轮直径越大，出口风速越低、送风距离越远，需要匹配安装空间的净空高度调整参数；其次要校核叶片的强度，因为风机长期在高转速下运行，叶片要承受离心力、气流脉动带来的交变载荷，叶片根部与轮毂的连接位置需要做圆角过渡，避免应力集中引发的结构失效。轮毂部分采用了锥面与平面结合的结构，中心预留的轴孔用于和电机输出轴配合，轴孔周边的连接孔位要和电机端盖的安装尺寸严格匹配，保证装配后叶轮的同轴度，减少运行时的动平衡偏差。叶片的型线设计不能只追求气动效率，还要兼顾加工工艺性，如果采用钣金冲压工艺，叶片的曲面曲率要控制在板材成型极限内，避免冲压过程中出现开裂、回弹超差的问题；如果采用铸造成型，要合理设置拔模斜度，减少后续机加工的工作量。实际选型匹配时，要注意叶轮的旋转方向与叶片的安装角度匹配，不能出现反转导致的气流反向、效率骤降的问题，安装完成后必须做动平衡校正，将剩余不平衡量控制在标准允许范围内，避免长期运行引发的轴承磨损、结构共振问题。这类叶轮的设计不需要过度复杂的特征，核心是在满足结构强度、安装边界的前提下，尽可能优化叶片的气动外形，让风机在额定工况下运行在高效区间，降低长期运行的能耗。
