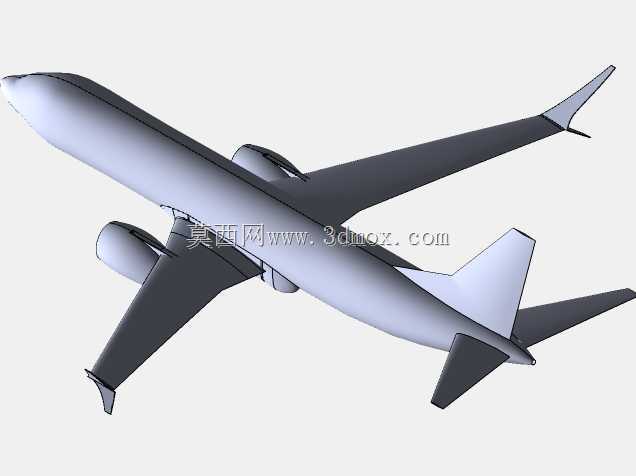

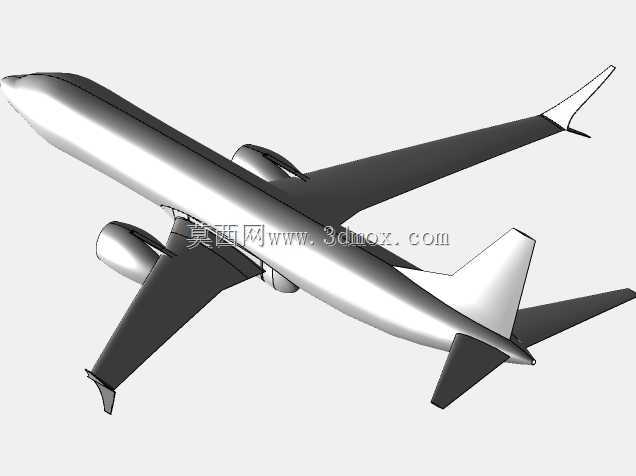

波音737-8民航客机整机外观结构三维数模

该三维数模完整还原了单通道窄体民航干线客机的整机外部构型，覆盖机身、机翼、尾翼、发动机吊舱等全部外部气动结构，可用于航空类专业教学演示、机场地面保障设备适配验证、民航科普展陈道具开发、航空主题文创产品结构设计等多个场景。从实际工程应用角度看，这类整机外观数模不需要刻画内部航电、管路、客舱内饰等复杂系统，重点保证外部气动外形的曲面连续性与各部件相对位置精度，足够支撑地面配套设备的边界适配工作——比如廊桥对接高度校核、地面牵引车作业空间预留、登机梯匹配尺寸验证、机库停放净空核算等场景，都可以依托该数模完成前期的空间干涉检查，减少现场实测的工作量。设计过程中优先保证了机身长细比、机翼后掠角、水平尾翼与垂直尾翼的相对安装位置、发动机吊舱与机翼的挂接间距等关键气动外形参数的准确性，机身主体采用连续曲面构建，保证蒙皮拼接区域的曲率过渡顺滑，没有出现曲面褶皱、法向反转等建模问题；机翼部分还原了后缘双缝襟翼、前缘缝翼的外形轮廓，翼尖小翼的上反角度与实际机型保持一致，尾翼部分的垂直安定面、方向舵、水平安定面、升降舵的外形分界清晰，发动机吊舱的进气道、尾喷口轮廓符合该型客机的实际气动外形特征。数模的整机外形尺寸参考该型客机的实际公开参数设置，机身长度、翼展、垂尾高度、主起落架与前起落架的相对间距、发动机吊舱最低点离地高度等边界尺寸均符合实际机型的停放状态参数，在做地面保障设备适配时，可以直接提取对应位置的坐标点做空间尺寸校验，不需要额外做比例缩放调整。建模时将不同功能的外部部件做了独立的实体分组，机翼、尾翼、发动机、起落架舱门等部件均为独立可编辑的实体，方便后续根据不同使用场景做局部结构调整，比如做展陈模型时可以单独拆分部件做分色处理，做地面设备适配时可以单独隐藏某一部件检查局部干涉情况。曲面建模过程中严格遵循航空外形建模的公差要求，机身曲面的G2连续区域覆盖全部客舱段，机翼与机身的衔接区域做了曲面过渡处理，还原了机翼根包皮的实际整流外形，没有出现生硬的直角拼接，保证数模外观的写实度足够支撑渲染、3D打印等不同用途的使用需求。
