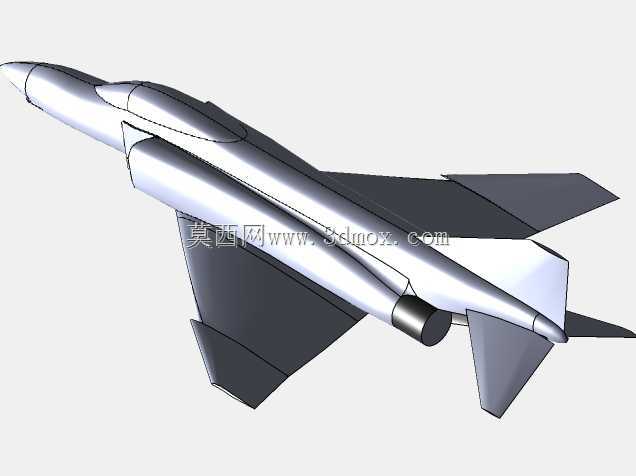

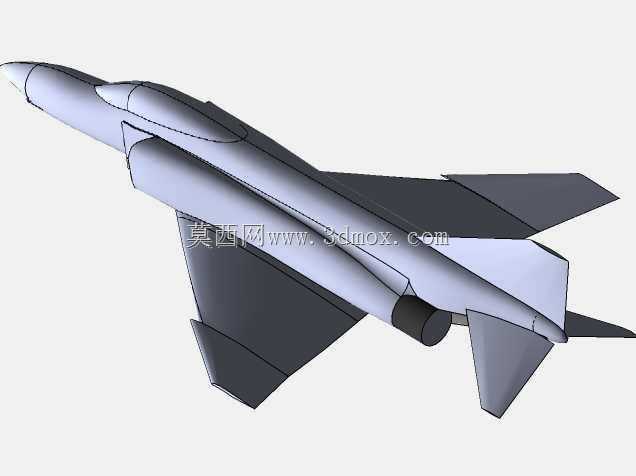

麦道F-4幻影II战斗机外形结构三维数模

该模型还原的是双发双座重型超音速战斗机的完整外形结构，在航空装备研发、教学演示、仿真验证场景中可作为基础参考载体使用。从气动布局设计来看，模型完整呈现了该机采用的后掠翼下单翼布局，机翼后掠角度匹配高速飞行减阻需求，机身两侧进气道的型面过渡做了连续曲率处理，避免高速飞行时进气道内壁产生气流分离，影响发动机进气效率。尾翼部分采用了大面积单垂尾加低置平尾的组合结构，垂尾后缘的方向舵偏转边界、平尾的安装角调节范围都在数模中做了明确的结构区分，可直接用于飞行动力学仿真过程中的操纵面偏转行程验证。

从实际用途维度看，这类战机三维数模可用于航空类专业的课程教学演示，帮助学员直观理解第二代喷气式战斗机的结构布局特征，也可作为CFD流场仿真的基础几何载体，验证不同飞行马赫数下机身表面的压力分布、激波产生位置，为气动优化方案提供基础参照。模型的机身截面沿纵轴的变化曲线完全贴合实机的面积律设计要求，机翼与机身的连接区域做了平滑的整流过渡，能够有效降低跨音速飞行阶段的波阻，匹配该机2马赫以上的最大平飞速度设计指标。

在结构细节呈现上，模型完整还原了机身头部的雷达罩安装接口、座舱盖的曲面外形、机身下部的发动机舱段轮廓、尾喷口的圆形截面结构，机翼下表面的武器挂点安装位置也做了对应标识，可用于外挂载荷的布局方案验证。整机的外形尺寸边界严格匹配实机的长宽高比例，机翼展长、机身长度、垂尾高度的比例关系符合实机公开参数，在装配到虚拟仿真场景时不需要额外做比例缩放调整，可直接导入飞行模拟环境做场景适配。设计过程中对机身表面的所有曲面都做了连续性检查，不存在曲面破面、曲率突变的问题，能够直接用于后续的外形渲染、3D打印验证等工作，不需要额外做几何修复处理。进气道内部的流道型面也做了简化还原，能够满足基础的进气效率仿真计算需求，尾喷口的收敛段轮廓也对应了加力飞行状态下的喷口形态，可用于发动机尾流与后机身干扰的仿真分析。
