单拐动力传输曲轴结构设计

项目分类:3D模型 发布时间:2021-08-09 ID:228016
  • 单拐动力传输曲轴结构设计
  • 单拐动力传输曲轴结构设计
  • 单拐动力传输曲轴结构设计
  • 单拐动力传输曲轴结构设计
  • 单拐动力传输曲轴结构设计
  • 单拐动力传输曲轴结构设计
  • 单拐动力传输曲轴结构设计
  • 单拐动力传输曲轴结构设计
  • 单拐动力传输曲轴结构设计

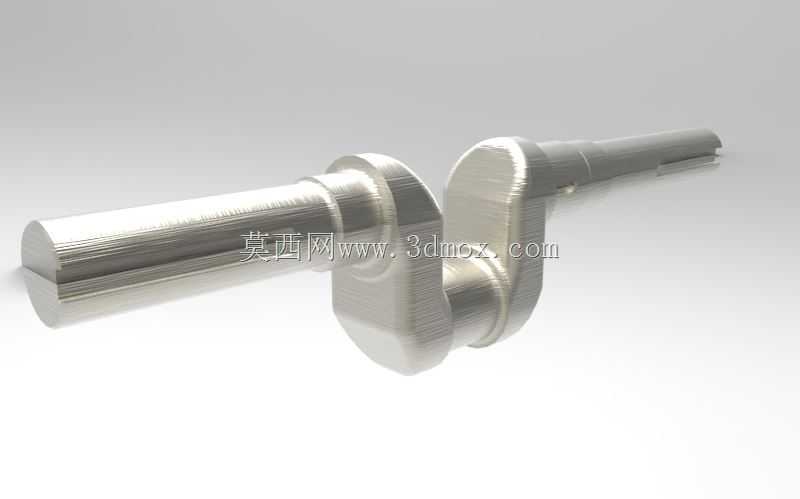

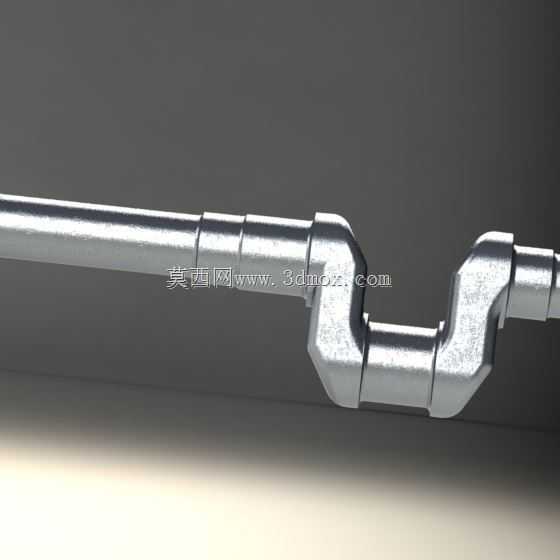

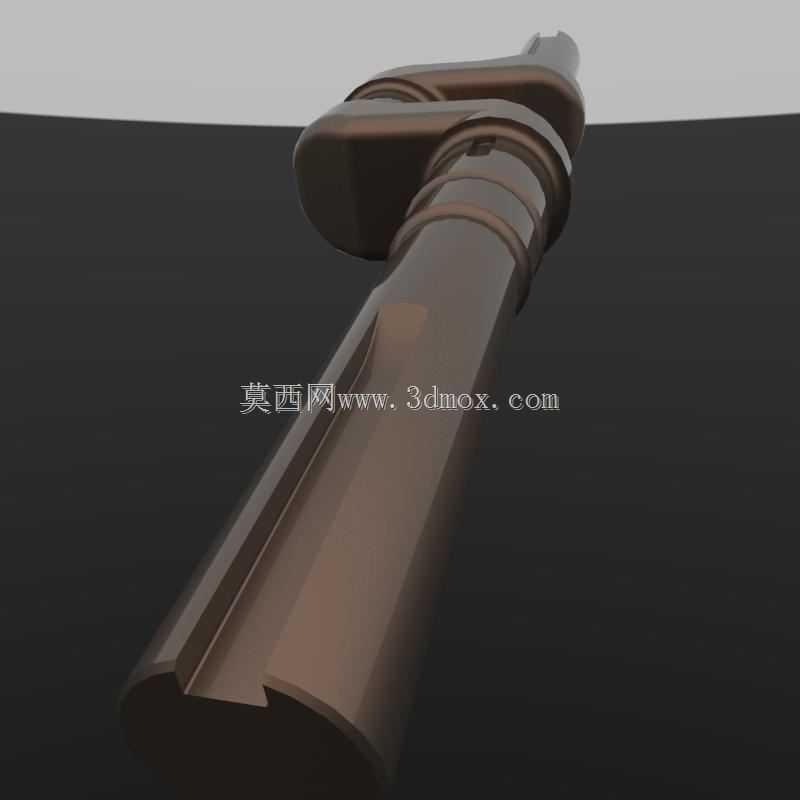

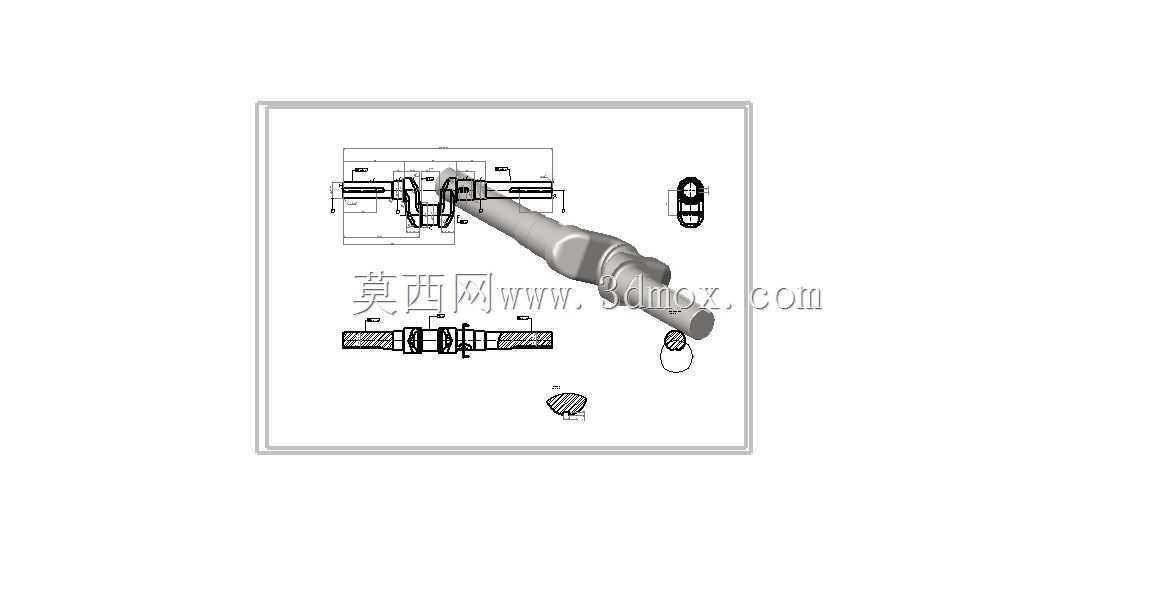

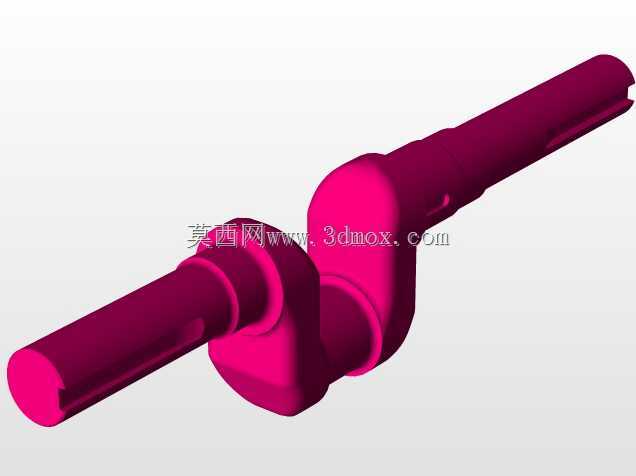

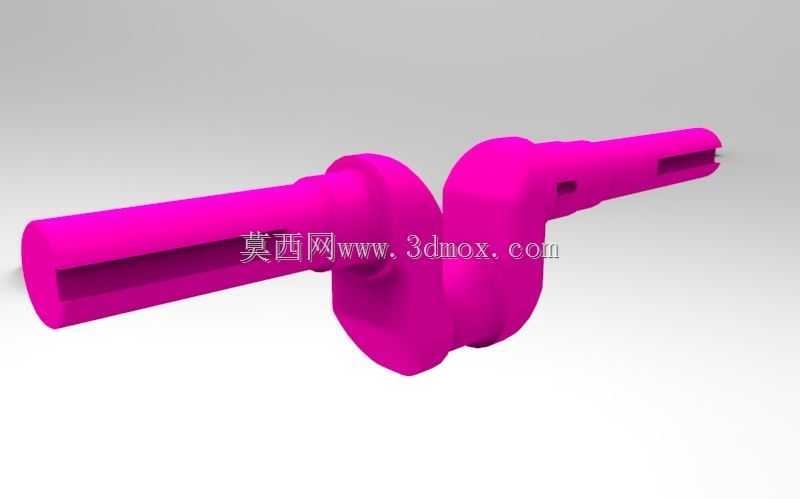

在往复式动力设备的传动链路中,曲轴承担着将活塞往复直线运动转化为旋转扭矩输出的核心作用,是内燃机、往复式压缩机、柱塞泵等设备的核心受力部件。这款单拐曲轴的设计,首先围绕曲柄销与主轴颈的偏心距做了严谨校核,偏心距直接决定活塞行程,在确定偏心尺寸时,需要匹配对应缸径的活塞运动极限位置,避免活塞运行到上止点时与缸盖发生碰撞,同时要保证活塞下止点位置不会脱离缸套的有效密封区间。从结构布局来看,两端主轴颈采用同轴设计,作为整个曲轴的旋转支撑基准,加工时需要保证两端轴颈的同轴度公差控制在合理范围,否则设备运行时会产生异常径向跳动,加剧轴承磨损,还会引发整机振动超标。曲柄臂部分采用了圆弧过渡结构连接主轴颈与曲柄销,这个过渡区域是应力集中高发区,设计时没有采用直角转接,而是通过平滑的大圆角过渡分散交变载荷下的应力,避免长期运行过程中出现疲劳裂纹。曲轴的一端预留了键槽结构,用于安装飞轮或者动力输出联轴器,键槽的位置与尺寸需要匹配对应标准平键的参数,保证扭矩传递过程中不会出现键侧松动,同时键槽的加工方向要与曲柄的偏心方向做对应定位,方便装配时调整活塞的上下止点相位。在安装边界上,两端主轴颈的直径尺寸需要匹配对应的滑动轴承或者滚动轴承内圈尺寸,轴颈表面设计有较高的光洁度要求,降低运转过程中的摩擦损耗,同时轴颈上预留有润滑油道的布置空间,保证运转过程中压力润滑油可以到达曲柄销与连杆瓦的配合面,形成稳定油膜避免干摩擦。实际应用场景中,这类单拐曲轴多用于单缸动力设备,比如小型通用汽油机、单缸空气压缩机、小型高压柱塞泵等设备上,设计时需要充分考虑运转过程中的动平衡问题,在曲柄臂的对应位置设置平衡配重结构,抵消曲柄销和连杆大头旋转产生的离心力,降低设备运行时的振动幅值。从建模逻辑来看,整个零件采用旋转特征加拉伸切除的方式构建,先绘制主轴颈与曲柄臂的回转轮廓生成基础实体,再通过拉伸切除加工出键槽、定位孔等附属结构,所有转接位置的圆角都需要在建模时提前做出,避免后续加工时出现应力集中的薄弱点。在选型适配时,需要确认曲轴的总长度是否匹配设备曲轴箱的安装空间,两端轴颈的伸出长度要对应轴承安装位、密封件安装位的尺寸要求,避免装配时出现轴端过长干涉其他部件,或者伸出长度不足导致联轴器无法固定的问题。曲柄销的直径尺寸需要匹配连杆大头的轴瓦内径,配合间隙要符合运转时的热膨胀要求,保证设备在额定工作温度下,配合面不会出现抱死或者间隙过大引发的冲击异响。
