机加工用精密夹持虎钳结构设计

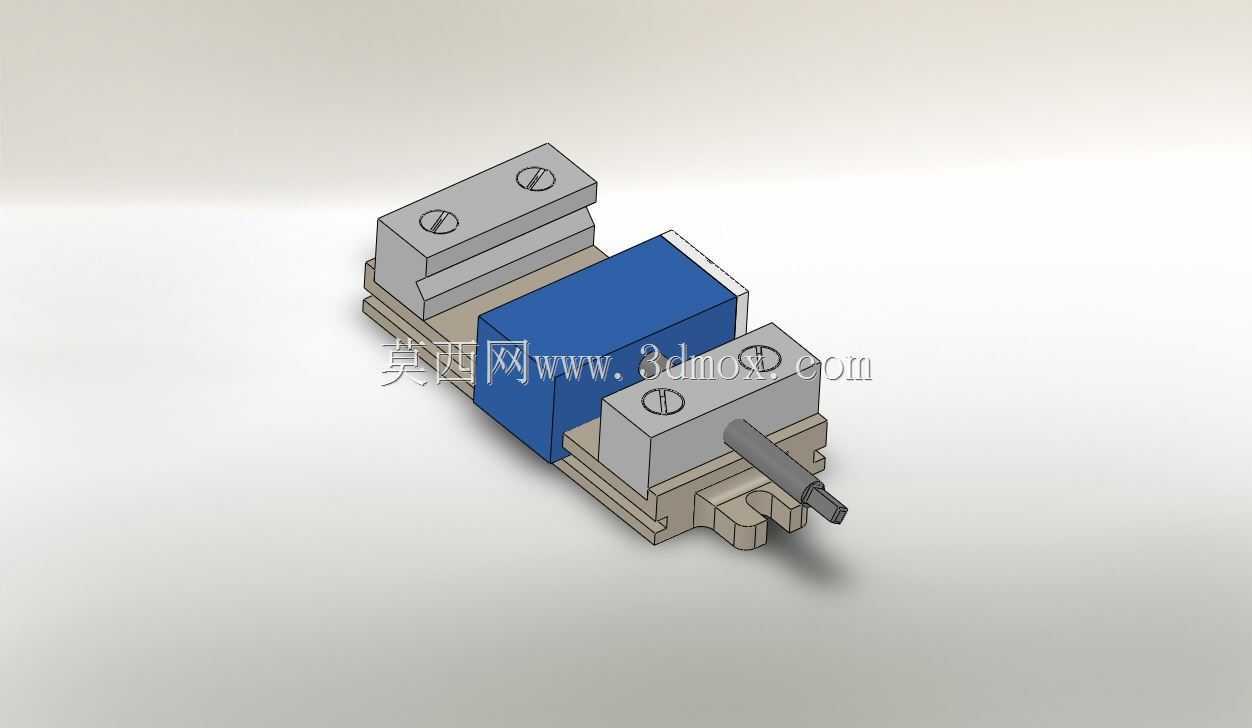

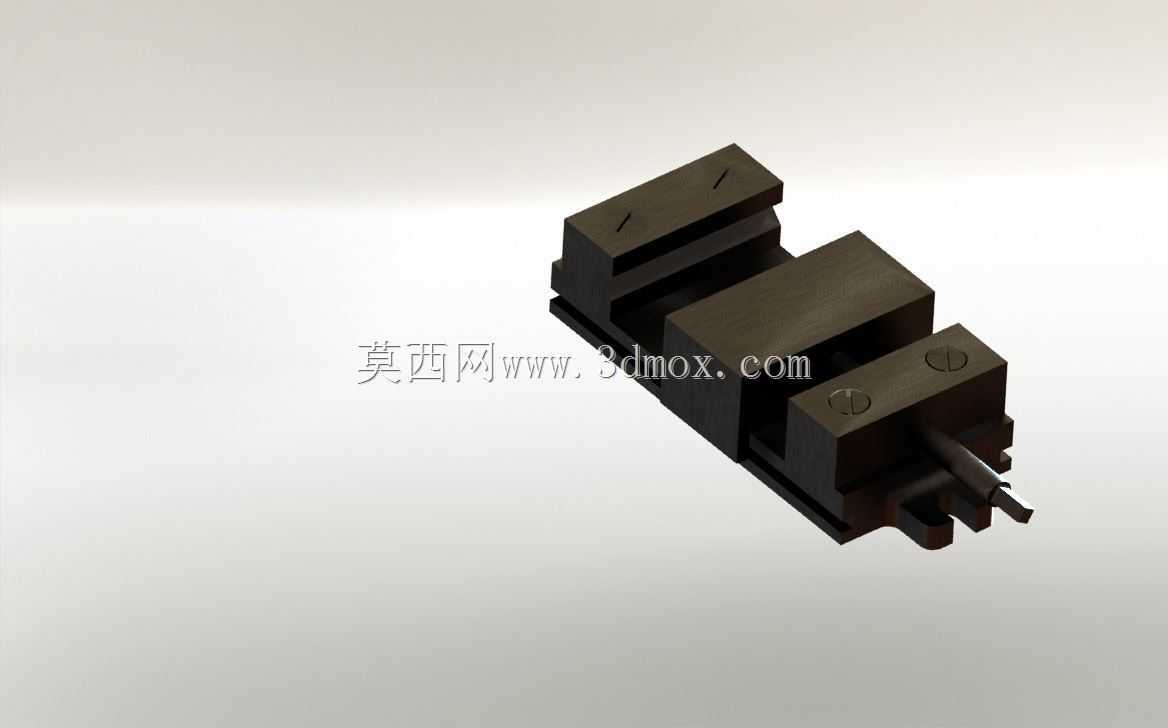

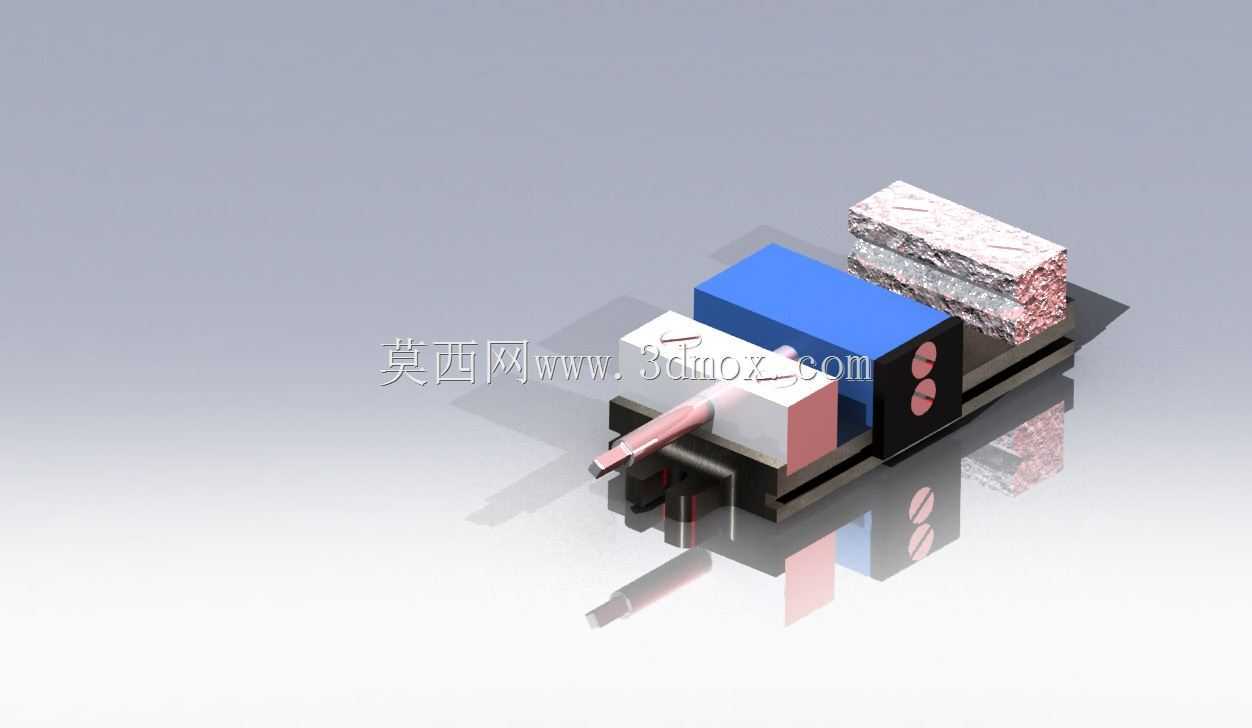

　　在常规机加工、钳工装配、小型工件检测工位上，虎钳是出现频率最高的基础夹持工装，不管是台式钻床的钻孔工位、普通铣床的小件铣削工位，还是钳工台的修配、打磨、划线作业，都需要依靠虎钳完成工件的可靠固定，避免加工过程中工件位移导致的尺寸超差、刀具崩损甚至安全隐患。这款虎钳的结构设计完全围绕实际工位的使用需求展开，没有冗余的装饰性结构，所有部件的形态都服务于功能实现。从夹持功能来看，活动钳身通过丝杆传动实现沿导轨方向的直线进给，丝杆采用梯形螺纹传动，具备良好的自锁性能，当夹紧力达到作业需求后，不会因为加工过程中的振动出现钳口松退的问题，钳口部位设计有可更换的齿面钳口板，齿形结构可以增大与工件表面的摩擦力，针对毛坯件、

　　粗加工件可以提供足够的夹持力，当需要夹持精加工表面工件时，也可以更换为软质钳口垫或者光面钳口板，避免夹伤工件已加工表面。固定钳身与底座采用一体化的刚性结构设计，整体材质选用高强度铸铁，经过时效处理消除内应力，避免长期使用后出现结构变形，保证夹持精度的长期稳定性。从安装边界来看，底座的安装孔位完全适配标准钳工台、机床工作台的T型槽间距，安装时可以通过T型螺栓直接固定在工作台面上，不需要额外加工转接板，底座预留的旋转锁紧结构，可以根据加工需求调整钳身的水平角度，调整完成后通过两侧的锁紧手柄完成固定，满足斜向钻孔、斜面铣削等特殊加工角度的夹持需求。设计过程中重点考量了操作的便捷性，丝杆的操作端预留了标准加力杆的插接孔，当需要较大夹紧力时，

　　可以插入加力杆增大力矩，不需要额外配备专用工具；活动钳身与导轨的配合面设计有可拆卸的耐磨塞铁，长期使用出现配合间隙后，可以通过调整塞铁的压紧螺钉消除间隙，恢复钳身的移动精度，不需要整体更换部件，大幅降低了后期维护成本。钳身的排屑结构做了针对性优化，导轨面设计有向内倾斜的导屑斜面，加工产生的铁屑、切削液不会堆积在导轨配合面内，日常清理只需要用毛刷沿着斜面清扫即可，避免铁屑嵌入配合面导致的钳身移动卡滞、导轨磨损加快的问题。从外形尺寸的适配性来看，这款虎钳的钳口开度覆盖了常规小型零部件的加工尺寸范围，既可以夹持小型的轴类、板类零件，也可以满足中等尺寸工装组件的夹持需求，整体高度控制在合理范围内，安装在标准工作台面上时，

　　操作高度符合人体工程学要求，长时间进行钳工操作不会出现过度疲劳的问题。在实际应用场景中，除了常规的机加工工位，这款虎钳也可以适配在焊接工装台、3D打印后处理工位上，完成小型工件的焊接固定、支撑去除、表面打磨等作业，丝杆传动的平稳性可以保证夹持过程中工件不会出现突然移位，针对薄壁类工件，也可以通过精细控制丝杆的进给量，调整合适的夹紧力，避免夹紧力过大导致薄壁件变形。整个结构的受力路径经过反复优化，夹紧力从丝杆传递到活动钳身，再通过钳口板均匀作用在工件上，最终传递到固定钳身和底座，所有受力部位都做了加强筋结构处理，在满负荷夹持状态下，钳身的变形量控制在微米级，不会因为夹持变形影响工件的加工精度。导轨的配合精度经过严格管控，活动钳身移动过程中的直线度误差控制在允许范围内，保证夹紧后工件的定位面与钳口的平行度、垂直度满足精加工的装夹要求，不需要每次装夹都反复找正，有效提升工位的作业效率。
