挂锁与配套钥匙结构设计方案

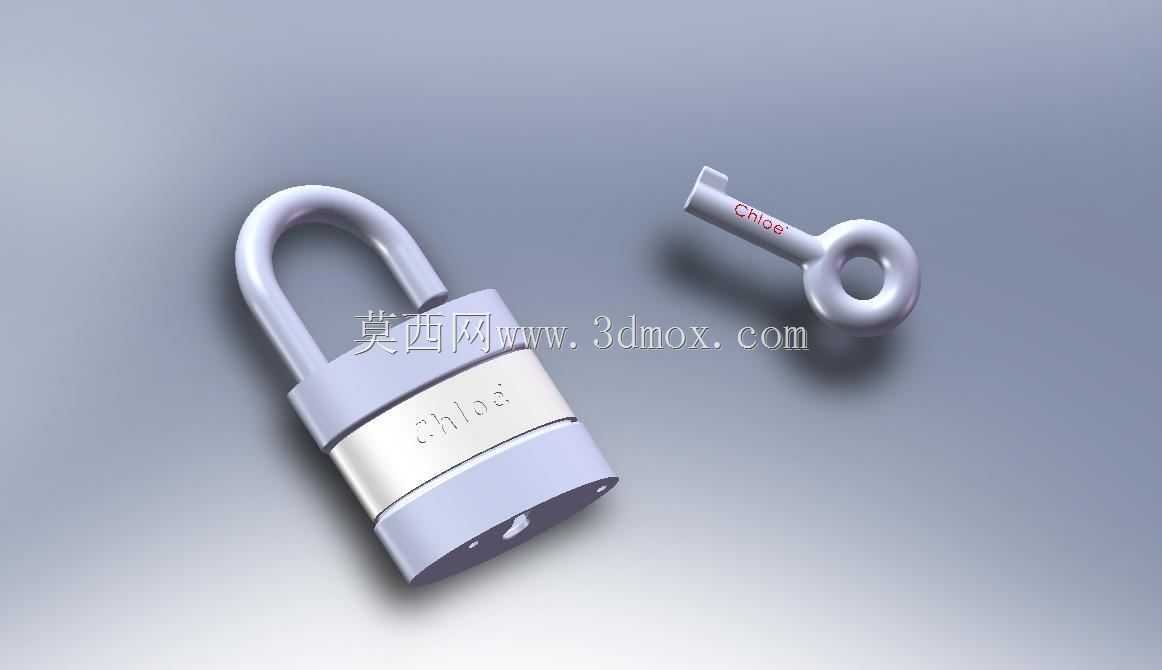

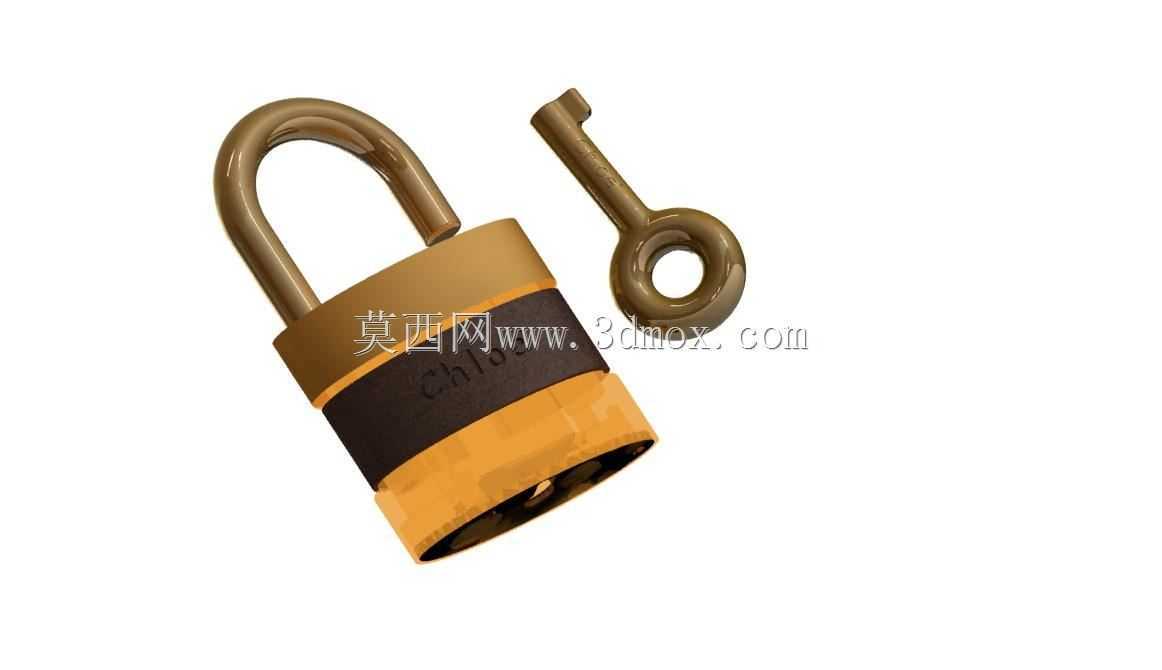

　　日常场景里随处可见的挂锁，是民用安防、仓储管理、设备临时防护场景里应用极广的机械式锁紧构件，这套配套的锁与钥匙结构，完全围绕挂锁的实际使用逻辑做结构排布，没有冗余的装饰性设计，所有曲面、倒角、配合间隙都服务于实际使用需求。先从锁体的安装与适配边界说起，这类小型挂锁的整体轮廓控制在掌心可握持的尺寸区间，锁梁采用U型弯折结构，两端插入锁体的配合孔位做滑动配合，锁梁的直径与锁体安装孔的间隙控制在0.05mm以内，既保证锁梁弹起、下压的动作顺滑无卡滞，又不会因为间隙过大出现晃动旷量，避免外力撬动时出现受力薄弱点。锁体外壳采用分层式结构，外层是包裹式的金属壳体，中间设置一圈标识装饰带，既可以做品牌标识的激光雕刻区域，

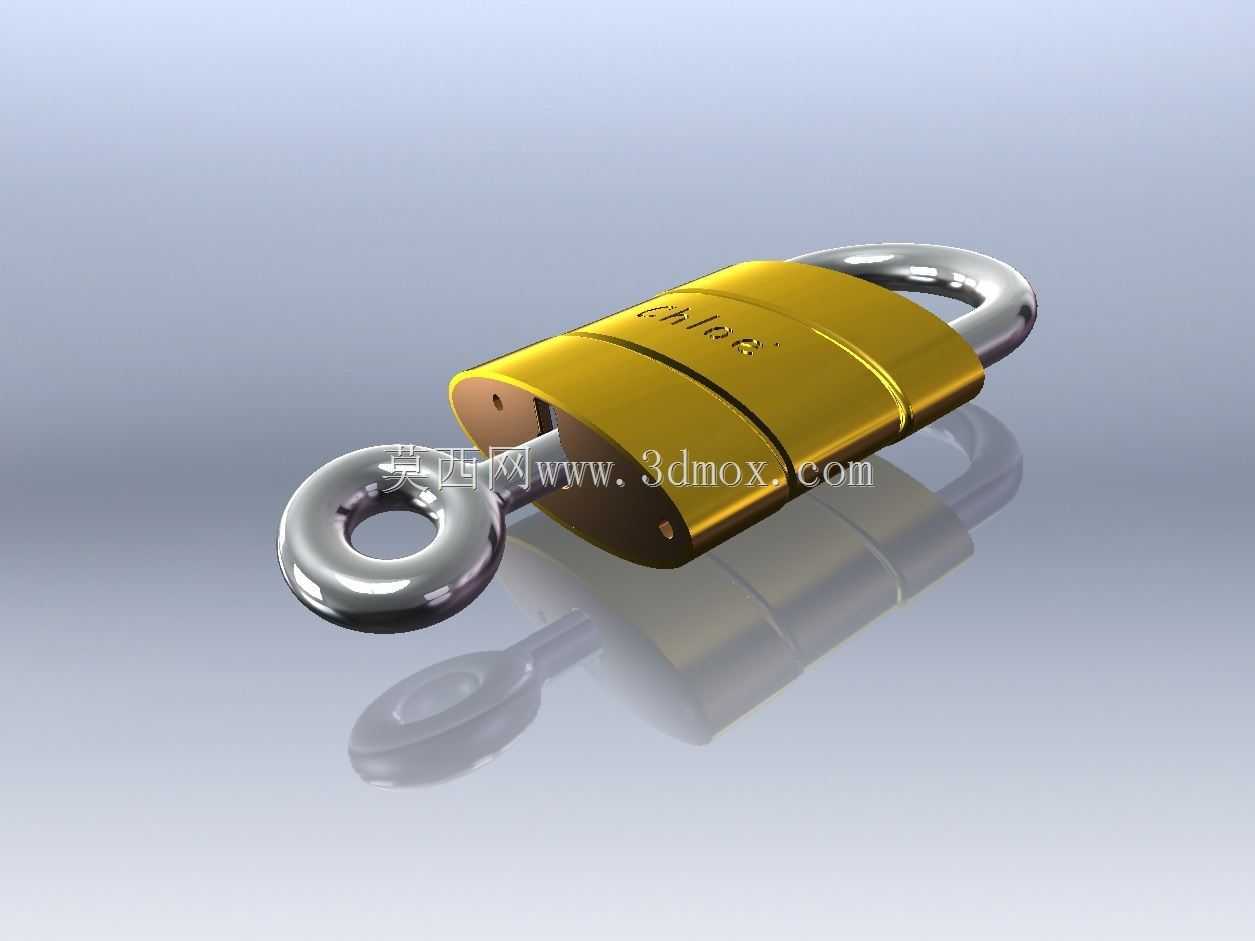

　　也能作为上下壳体的装配定位基准，装配时沿着装饰带的接缝做压合封装，不需要额外外露固定螺丝，既提升了锁体的整体防破坏性能，也让外轮廓更顺滑，握持或者穿入锁扣孔的时候不会被凸起的螺丝头剐蹭。配套的钥匙采用扁平柄部加环形挂孔的结构，环形挂孔的内径刚好适配常规钥匙圈的穿入尺寸，方便用户和其他钥匙串接携带，钥匙的插入端做了导向斜角处理，插入锁芯的时候不需要刻意对准角度，轻微调整就能顺利滑入锁芯孔，不会因为端部直角结构出现插卡卡顿的问题。从功能实现逻辑来看，这套锁具的核心锁紧结构藏在锁体内部，锁梁下压到位后，内部的弹子结构在弹簧作用力下卡入锁梁的限位凹槽，完成锁止动作，钥匙插入后，钥匙齿形会将不同高度的弹子顶推到统一的分界平面，

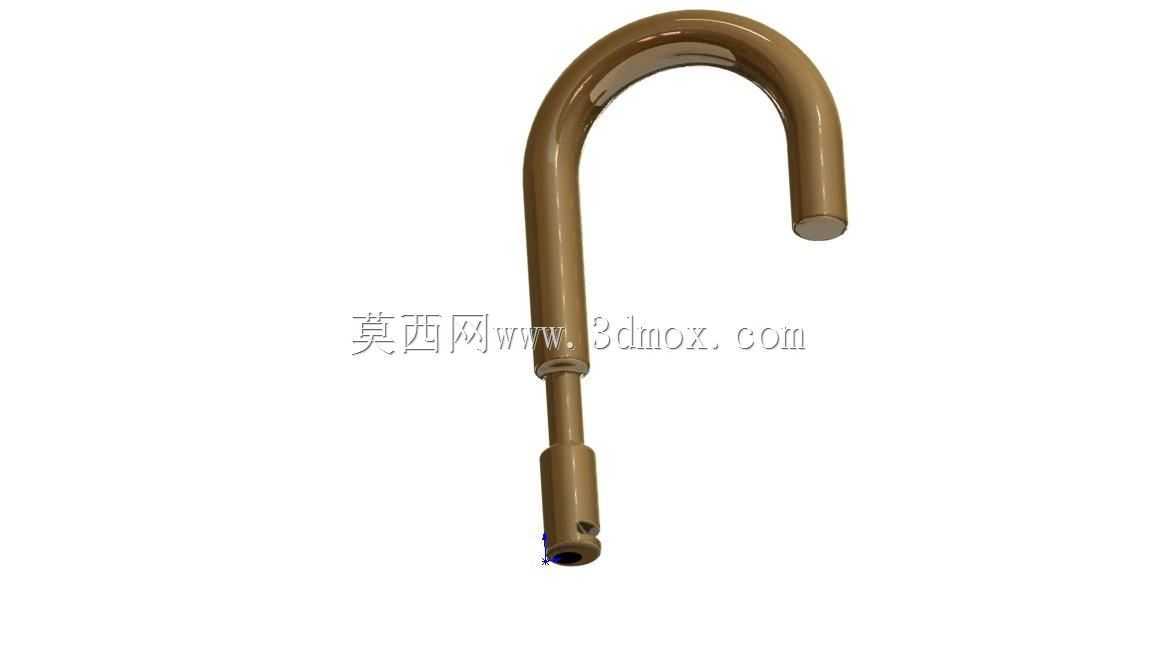

　　此时转动钥匙就可以带动内部的挡片脱离锁梁限位槽，锁梁在内部弹簧的作用力下自动弹起，完成解锁动作。设计过程中特意对锁梁的受力做了校核，锁梁采用圆弧过渡的弯折结构，弯折处的圆角半径经过反复调整，既不会因为圆角过小导致弯折处应力集中，受拉力时容易断裂，也不会因为圆角过大导致锁梁的有效内空尺寸缩小，无法适配较粗的锁扣、门鼻构件。锁体的底部做了微小的倒角处理，放置在平面上的时候不会因为锐边刮花接触面，同时底部预留了微小的排水缝隙，如果在户外雨天使用，渗入锁体内部的积水可以顺着缝隙自然流出，不会长期积在锁体内部导致金属零件锈蚀、弹子卡滞。钥匙的柄部做了微弧面处理，贴合手指捏持的弧度，转动钥匙解锁的时候，手指接触的位置没有尖锐棱角，

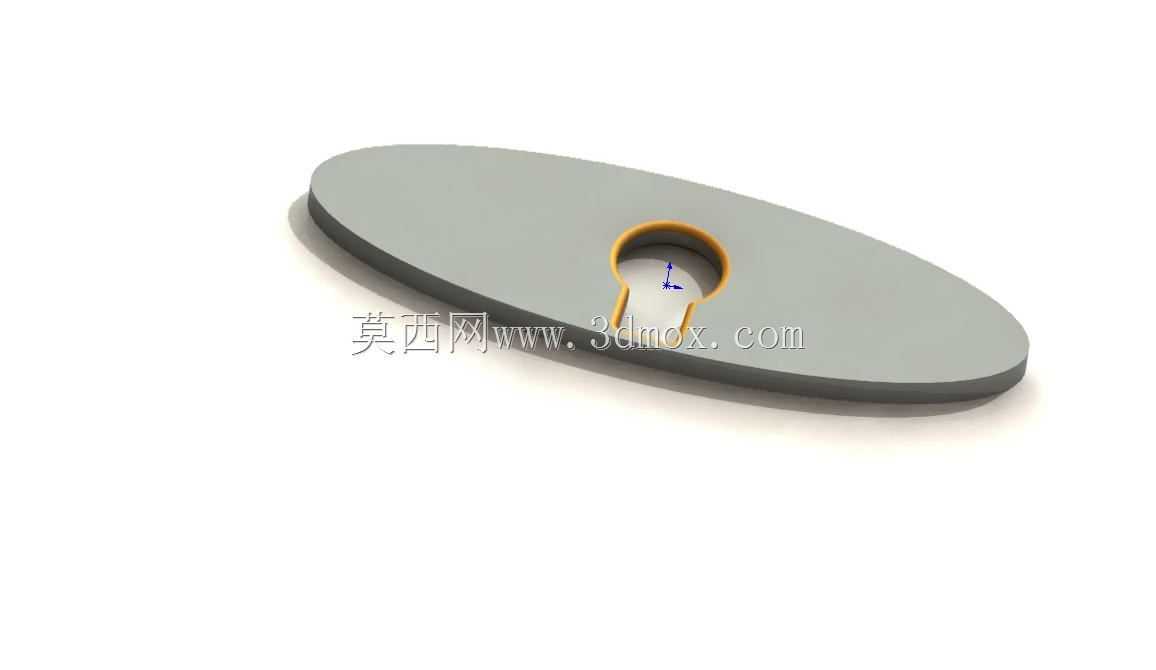

　　施力转动的时候不会硌手，钥匙上的标识区域做了下沉式设计，刻印的字符不会因为和其他钥匙摩擦很快磨损，长期使用也能清晰识别对应的锁具。在实际应用场景里，这类挂锁可以适配多种使用需求，比如户外配电箱的箱门锁止、仓储货架的柜门固定、私人储物柜的临时锁紧、旅行箱包的外挂锁止，甚至是工业设备检修口的临时防护锁止，因为整体结构紧凑，重量较轻，不需要复杂的安装工序，只要将锁梁穿过被锁物件的锁孔，下压锁梁就能完成锁止，不需要额外配套安装配件，使用门槛极低。设计时也考虑了不同场景的适配性，锁体的外轮廓没有突出的易损结构，即使放在工具包、口袋里和其他金属工具混放，也不会因为磕碰出现结构损坏，锁芯的入口做了防异物遮挡的唇边结构，户外使用时灰尘、细小杂物不容易直接掉入锁芯孔，减少了锁芯被异物卡住无法开锁的故障概率。锁梁的表面做了光滑的圆弧处理，穿过锁扣的时候不会剐蹭锁扣的漆面或者镀层，对被锁物件的表面友好，不会因为锁具本身的锐边造成配套物件的涂层脱落、锈蚀隐患。从结构建模的角度来说，这套模型的所有配合面都做了公差适配，锁梁和锁体孔的滑动配合、钥匙和锁芯孔的插入配合、内部弹子和安装孔的间隙配合，都按照实际五金加工的公差等级做了预留，建模过程中没有出现过定义的装配约束，所有运动部件都可以按照实际使用的动作路径做运动仿真，能够直接用于锁具开发的结构验证、手板制作的参考依据，不需要再做额外的间隙调整。
