便携滑动式数据存储闪存盘结构设计

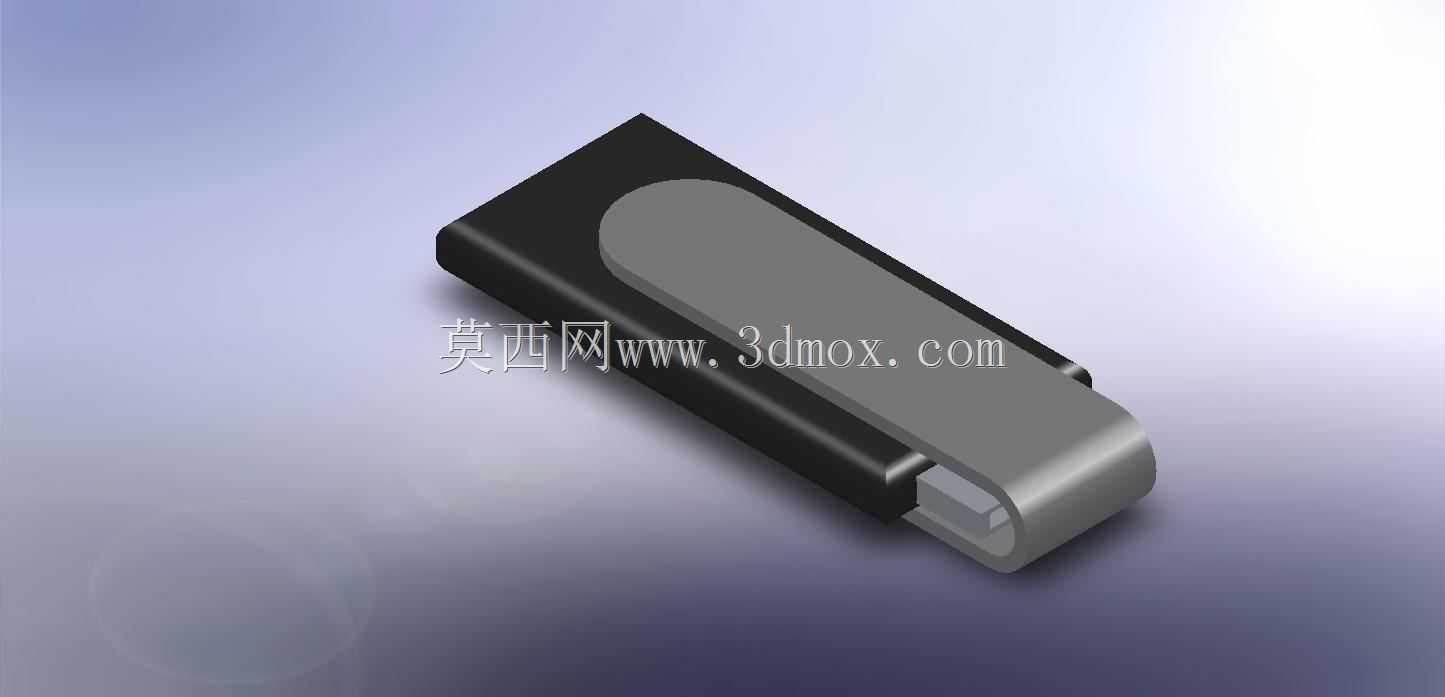

　　日常办公场景里，这类滑动式存储配件是跨设备传输零散工程文件、现场调试参数备份的常用载体，区别于带外露盖帽的传统款式，这种抽拉式结构能避免盖帽丢失的通病，在车间、户外勘测等容易遗漏小配件的作业场景下实用性更强。从结构设计逻辑来看，整个产品分为外壳主体与内芯滑动组件两部分，外壳采用两段式限位结构，一端做内凹的滑槽轨道，内芯组件沿轨道滑动时，两端设置的卡位凸点能分别锁定伸出与收回两个状态，收回状态下金属接插件完全收纳在外壳内部，避免日常揣放时接插件被挤压变形、或是被口袋里的金属碎屑刮花接触片，伸出状态下卡位能提供足够的锁紧力，插入设备USB接口时不会因为推力导致内芯回缩。外壳的边角全部做R1.2的圆角过渡，没有尖锐棱角，

　　握持插拔时手感更顺滑，也不会刮蹭衣物或者设备接口周边的壳体。整体外形尺寸控制在长度60mm、宽度20mm、厚度8mm的范围内，属于常规便携存储设备的通用尺寸边界，插入台式机前置接口、笔记本侧边接口时，不会和相邻的接口产生干涉，哪怕是接口间距较窄的轻薄本，也能正常插拔使用，不会挡住旁边的Type-C或者音频接口。外壳表面做细磨砂纹理处理，一方面能增加握持时的摩擦力，插拔时不容易打滑，另一方面也能减少日常使用中指纹、划痕的残留，长期使用外观保持度更好。滑动结构的阻尼做了针对性调校，滑动行程为18mm，刚好能让金属接插件完全伸出达到标准插接深度，滑动时的阻尼力控制在3N左右，既不会因为太松导致内芯随意滑动，

　　也不会因为太紧导致单手操作时难以推开。内芯部分的PCB板周边做了0.3mm的间隙配合，和外壳滑槽之间预留足够的装配公差，避免塑胶件成型收缩导致的卡滞问题，接插件的定位台阶和外壳端面的贴合度控制在0.1mm以内，插入接口时能保证接插件和设备端口的同轴度，减少插偏导致的接口损伤。在实际使用场景中，这类结构的存储配件不需要额外搭配挂绳孔盖帽等附属配件，整体零件数量少，装配工序简单，适合批量注塑生产，外壳采用ABS+PC混合材质，兼顾表面硬度和抗摔性能，从1.2米高度自由跌落到水泥地面时，外壳不会出现开裂，内部的PCB板和接插件也不会因为冲击出现松脱。考虑到日常使用中可能遇到的插拔受力，外壳滑槽的壁厚设计为1.5mm，卡位凸点的根部做R0.

　　5的圆角加强，反复滑动上千次也不会出现凸点断裂、卡位失效的问题。内芯收回时，外壳的端部开口处做了0.2mm的错位止口，能阻挡大部分灰尘进入内部接触片位置，减少因为积灰导致的接触不良问题，相比外露接插件的款式，在多尘的车间环境下使用寿命更长。整个结构没有多余的装饰件，所有造型特征都服务于功能需求，外壳的弧形顶面贴合手指握持的弧度，长时间插拔操作也不会硌手，滑动推块的位置设置在外壳侧面中部，单手操作时拇指刚好能触碰到推块位置，不需要双手配合就能完成接插件的伸出与收回操作，适合在手持设备、单手操作的场景下快速使用。
