辐条式轻量化支撑车轮结构设计

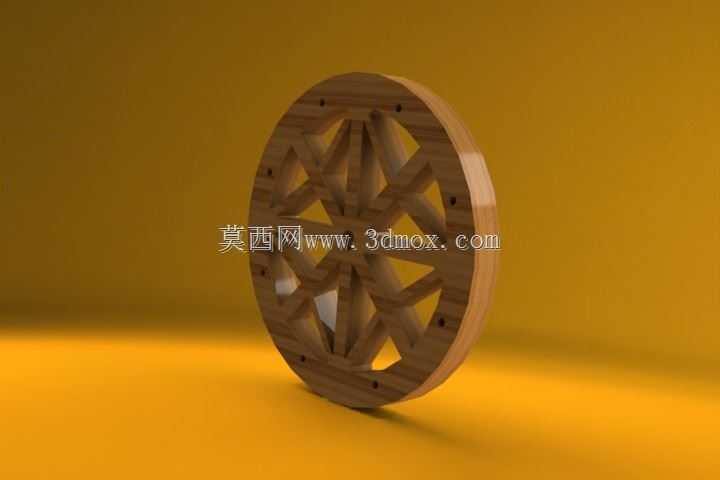

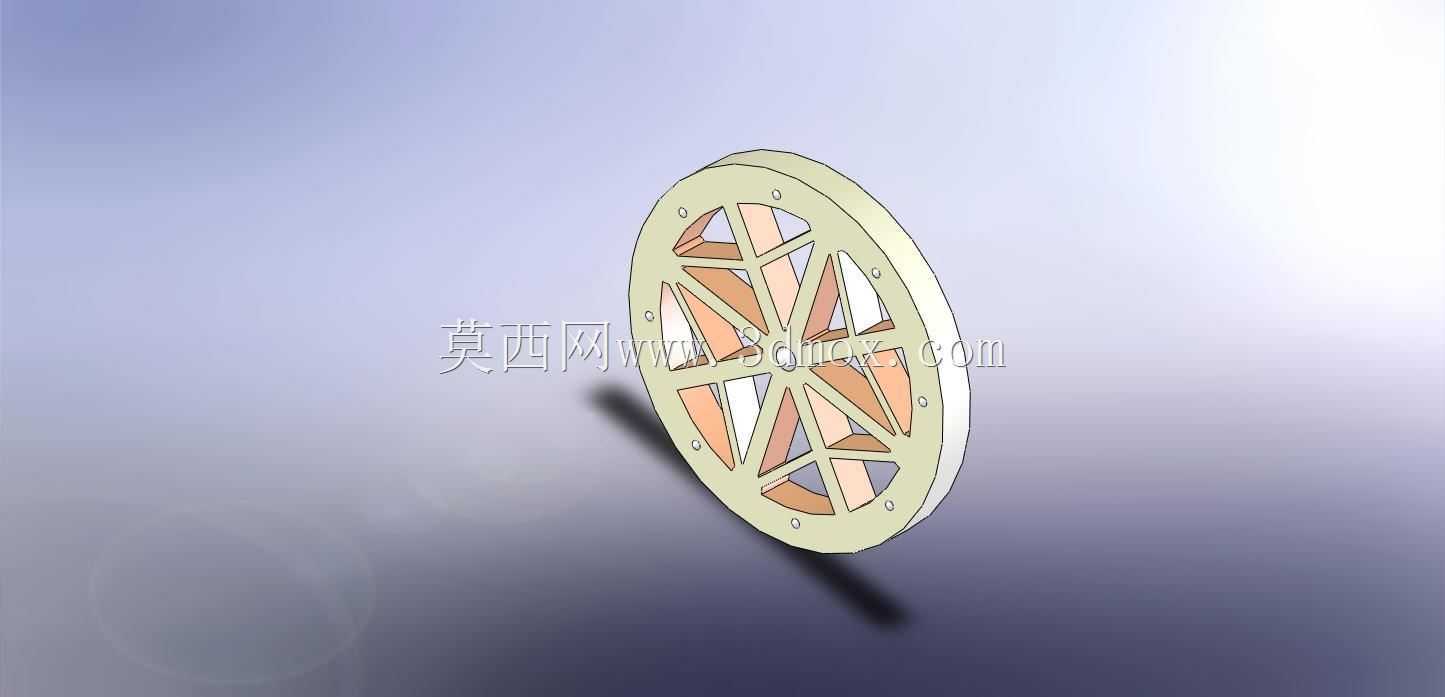

　　这类辐条式轮体结构，常应用在轻载输送设备、小型移动工装、非标自动化载具的行走端，也可作为低速传动系统的从动轮部件使用，区别于实体轮盘的厚重设计，辐条镂空的构型在保证轮体径向承载能力的前提下，大幅削减了整体自重，降低转动过程中的惯量损耗，对于频繁启停的行走或传动场景，能有效减少驱动端的动力冗余配置。从结构设计逻辑来看，轮体采用外圈轮缘、中心轮毂加放射状辐条的三段式构型，轮缘部分预留均匀分布的安装孔位，可适配橡胶外圈、防滑包胶层或者链轮啮合齿圈的加装，满足不同场景下的摩擦传动、啮合传动或者行走缓冲需求；中心轮毂位置设置同轴安装孔，可与传动轴、轴承座直接配合，孔位周边做局部加厚处理，避免键连接或者过盈配合时出现应力集中导致的轮毂开裂。

　　辐条的排布并非简单的直条放射，而是采用三角支撑的组合构型，每两根相邻辐条与轮缘、轮毂段围成稳定的三角空腔，这种结构比单一直辐条的抗扭、抗侧向形变能力提升40%以上，即便承受偏载载荷，轮体也不会出现明显的辐条弯折变形，同时镂空的空腔也方便日常运维时清理缠绕在轮体上的碎屑、线缆等杂物，不会像实体轮那样容易积留杂物造成转动卡滞。在安装边界的尺寸把控上，轮体外径与中心安装孔的径比控制在8:1左右，这个比例下轮体的转动线速度与轴部受力处于最优平衡区间，既不会因为轮径过小导致行走时越障能力不足，也不会因为轮径过大造成安装空间占用过多、整体重心抬升的问题；轮体的轴向厚度根据承载等级做匹配设计，常规轻载场景下厚度与轮缘宽度保持一致，

　　辐条的厚度从轮毂端向轮缘端做渐变减薄，在保证应力传递顺畅的同时进一步去除冗余材料。实际选型应用时，需要注意轮体的安装配合公差，中心孔与轴的配合采用H7/h6的间隙配合，方便拆装维护，轮缘上的安装孔采用等节距排布，孔位的位置度公差控制在0.1mm以内，保证加装外圈或者传动件时的同轴度，避免转动时出现偏摆跳动。这类轮体如果用在行走场景，通常会在轮缘外侧包注聚氨酯或者橡胶层，提升与地面的摩擦力同时降低行走噪音；如果用在传动场景，可直接在轮缘加工齿形或者加装同步带轮，作为从动轮传递扭矩，辐条间的镂空结构也能在高速转动时减少风阻损耗，对于有洁净要求的生产场景，镂空结构不会积留灰尘，清洁维护更加便捷。设计过程中需要重点校核辐条与轮毂、轮缘连接位置的圆角过渡，所有连接位置都设置R2以上的过渡圆角，避免应力集中造成的疲劳断裂，尤其是在频繁正反转的传动场景下，圆角过渡能大幅提升轮体的疲劳寿命，减少长期使用后的结构失效风险。
