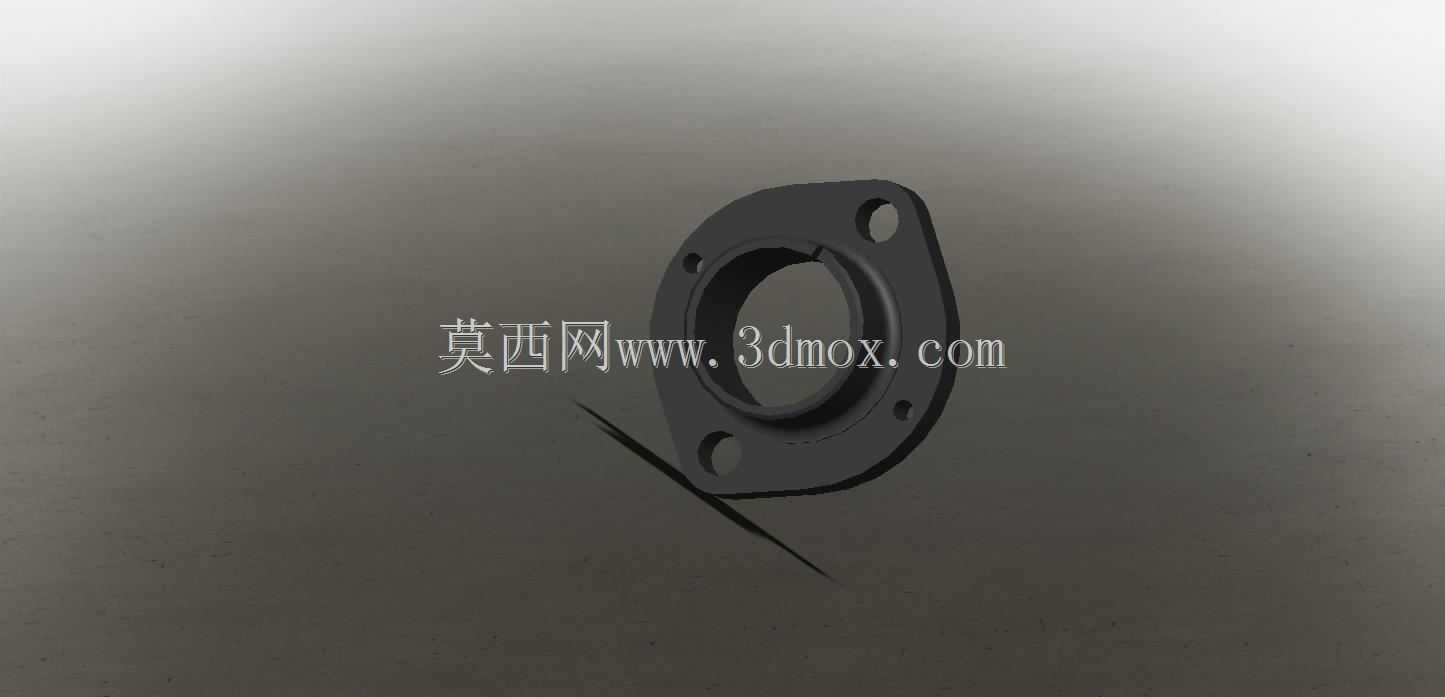

带安装孔异形三角法兰连接构件

　　在流体输送管路、小型动力设备端盖连接、低压气动系统的节点布设场景里，这类非圆轮廓的法兰构件往往比标准圆形法兰更适配局促的安装空间，尤其是在设备侧壁有凸起结构、安装面预留区域呈不规则多边形的工况下，异形法兰的轮廓可以完美避开周边干涉部件，不需要额外对周边结构做切削避让，能大幅降低现场安装的改造成本。从实际使用场景来看，这类法兰常被用在小型液压泵站的阀块接口、农业机械的液压管路对接端、小型通风设备的风道连接位置，因为这些场景的安装空间往往被周边的线束、其他阀件、结构筋条分割得比较零散，标准圆形法兰的安装孔位容易和周边结构产生干涉，而这种三角布局安装孔的法兰，三个连接点呈非对称分布，刚好可以卡进预留的不规则安装面里，三个紧固点的受力分布经过调校后，完全可以满足中低压工况下的密封连接需求，不会出现局部压应力不足导致的渗漏问题。

　　从功能特性上看，该法兰中心为贯通式通孔，孔壁做了阶梯式限位结构，安装时可以直接套在对接管路的端头凸台上，不需要额外做径向定位，阶梯面的存在可以让管路端面和法兰端面贴合时形成自然的密封止口，配合橡胶密封垫使用时，密封垫的压缩量可以被止口结构限制在合理区间，不会因为螺栓锁紧力过大导致密封垫被过度挤压破损，也不会因为压缩量不足出现密封失效。法兰本体上的三个安装孔为沉孔设计，锁紧螺栓的头部可以完全沉入沉孔内部，不会在法兰安装面外侧形成凸起，这对于安装后外侧需要加装防护盖板、或者有其他部件需要贴近法兰端面滑移的场景非常友好，不会出现螺栓头刮蹭移动部件的问题。法兰的非圆外轮廓做了圆弧过渡处理，所有边角位置都没有尖锐棱边，一方面可以避免安装过程中划伤操作人员的手部，另一方面也能减少应力集中，在设备运行产生振动的工况下，不会因为轮廓尖角处的应力累积导致法兰出现开裂问题。

　　从设计思路层面拆解，这款法兰的建模过程首先是基于安装面的实际可用边界做轮廓拟合，先确定中心通孔的直径尺寸，这个尺寸是和对接管路的通径直接匹配的，要保证通流截面不会因为法兰的接入产生缩径，避免增加管路的流体阻力。确定中心孔之后，再根据周边可布置螺栓的空间位置确定三个安装孔的坐标，三个孔的中心连线形成的三角形重心和法兰中心通孔的圆心重合，这样锁紧之后法兰各个方向的压应力可以均匀分布在密封面上，不会出现一侧压得过紧、另一侧压合力不足的偏载问题。三个安装孔的孔径比配套螺栓的公称直径大0.5mm，预留出一定的安装调整余量，方便现场对接时微调法兰的角度，抵消管路焊接或者装配带来的小范围位置误差。法兰的厚度尺寸是根据额定工作压力下的强度要求计算的，在螺栓锁紧力和内部流体压力的共同作用下，法兰本体的最大变形量控制在0.05mm以内，完全可以保证密封面的平面度要求，不会因为法兰变形导致密封面出现缝隙。

　　关于安装边界的尺寸细节，这款法兰的外轮廓最大外接圆直径比同通径的标准圆形法兰小约20%，三个安装孔的中心距根据实际安装场景做了非等距设计，其中两个孔的中心距较短，对应安装面侧方有结构筋的位置，第三个孔距离这两个孔的距离稍远，对应安装面外侧无遮挡的开阔区域，这样的孔位布局可以让扳手在锁紧第三个螺栓时有足够的操作空间，不需要使用特殊的薄壁套筒，用普通的开口扳手就可以完成锁紧操作。法兰的密封面平面度公差控制在0.02mm以内，表面粗糙度达到Ra1.6，不需要额外加工就可以直接和密封垫贴合满足密封要求，安装面的背面做了0.5mm的深度浅槽，当法兰贴靠在设备壳体的安装面上时，这个浅槽可以容纳壳体表面残留的少量油漆凸起、焊接飞溅残留的小颗粒，避免因为这些微小异物垫在法兰和安装面之间导致法兰倾斜，影响密封效果。在实际选型使用时，只要对接端的通径匹配、安装面的预留空间可以容纳该法兰的外轮廓，三个螺栓孔的位置和对接端的螺纹孔位置对齐，就可以直接替换使用，不需要对原有设备的结构做任何改动，适配性非常强。
