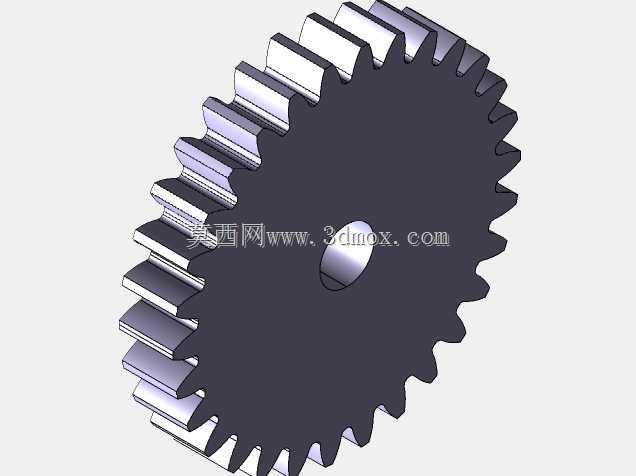

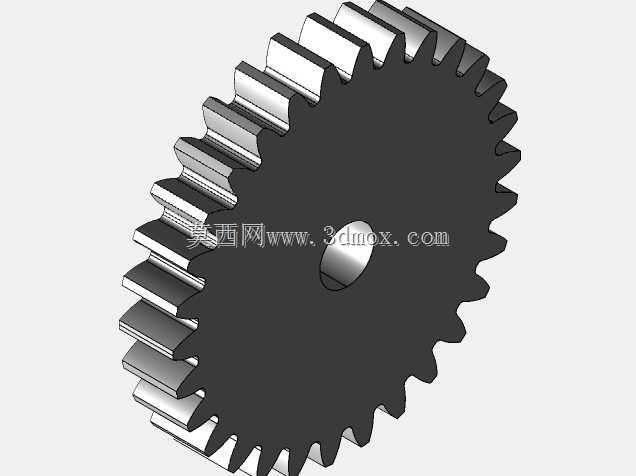

参数化直齿渐开线圆柱传动齿轮

在各类机械传动场景中，渐开线圆柱直齿轮是应用覆盖范围最广的动力传递零件之一，从普通输送线的动力分配、小型机床的主轴进给，到自动化设备的工位转位、农用机械的动力换向，都能见到这类齿轮的身影。这款参数化设计的渐开线直齿轮，核心设计逻辑围绕快速适配不同传动需求搭建，使用者无需重新绘制齿廓曲线，仅通过调整参数表内的模数、齿数、齿宽、轴孔直径等核心参数，就能快速生成符合特定传动比、载荷要求的齿轮零件，大幅缩短非标传动结构的设计周期。

从结构特性来看，该齿轮采用标准渐开线齿廓设计，齿形压力角取通用机械常用的20度值，齿顶高系数、顶隙系数均遵循通用机械设计标准，能与同参数标准齿轮实现完美啮合，啮合过程中传动比恒定，传动效率高，轴向无额外分力，支撑结构的受力设计更简单。齿轮中心设置贯通式安装轴孔，可根据实际安装需求配置平键槽、紧定螺钉孔等连接结构，适配不同直径的传动轴，安装时仅需保证齿轮端面与传动轴轴线的垂直度，就能有效避免啮合偏载、齿面异常磨损的问题。

设计过程中，齿廓部分通过渐开线方程驱动生成，而非近似圆弧拟合，从根源上保证了齿形精度，能满足中低速、中等载荷工况下的平稳传动需求，齿根部分做了标准圆角过渡，避免应力集中导致的轮齿断裂问题，提升零件的疲劳使用寿命。齿轮的轴向齿宽可根据传递扭矩的大小灵活调整，齿宽越大能承受的圆周力越高，但对应的安装空间要求也会提升，设计选型时可结合传动功率、转速、安装空间边界综合确定参数。

在实际设备装配中，这类齿轮常与同模数的其他齿轮、齿条配合使用，组成定传动比的齿轮传动副，或是搭配齿轮轴组成减速、增速传动结构，安装时需要保证啮合齿轮的中心距偏差在允许范围内，齿侧间隙符合对应精度等级的要求，避免出现卡滞、传动噪音过大的问题。相较于斜齿圆柱齿轮，直齿渐开线齿轮的加工难度更低，装配调整更便捷，没有轴向力带来的额外轴承负载，非常适合对传动平稳性有一定要求、但转速不超过1500转每分的中低速传动场景，在通用机械设备、非标自动化生产线、小型动力传输单元中都能发挥稳定的传动作用。
