锁连杆锁撑杆机械结构三维设计

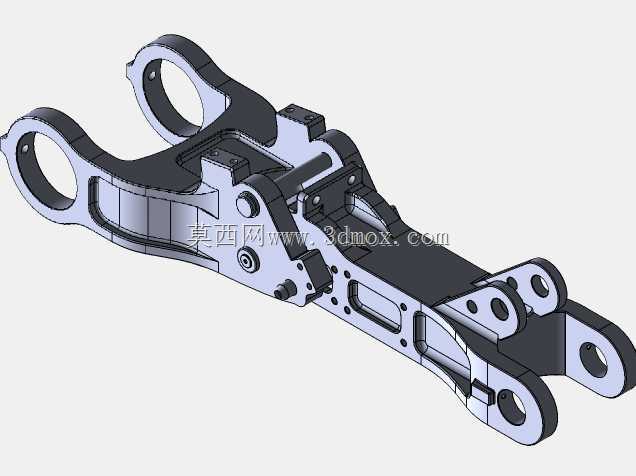

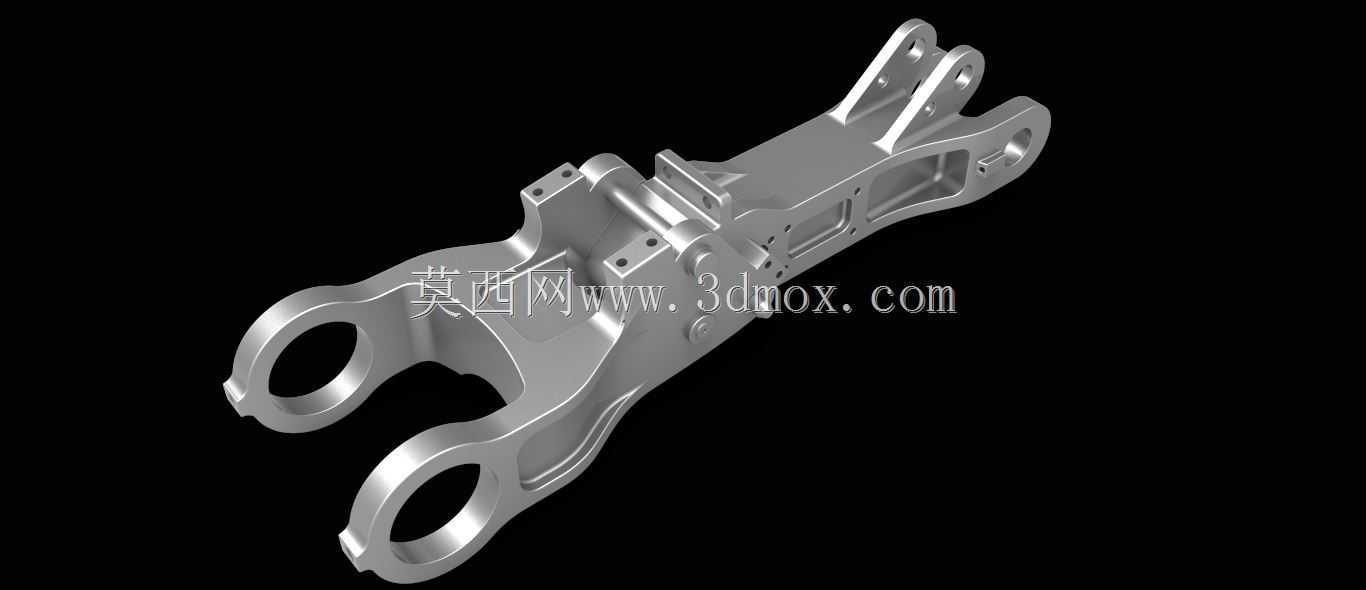

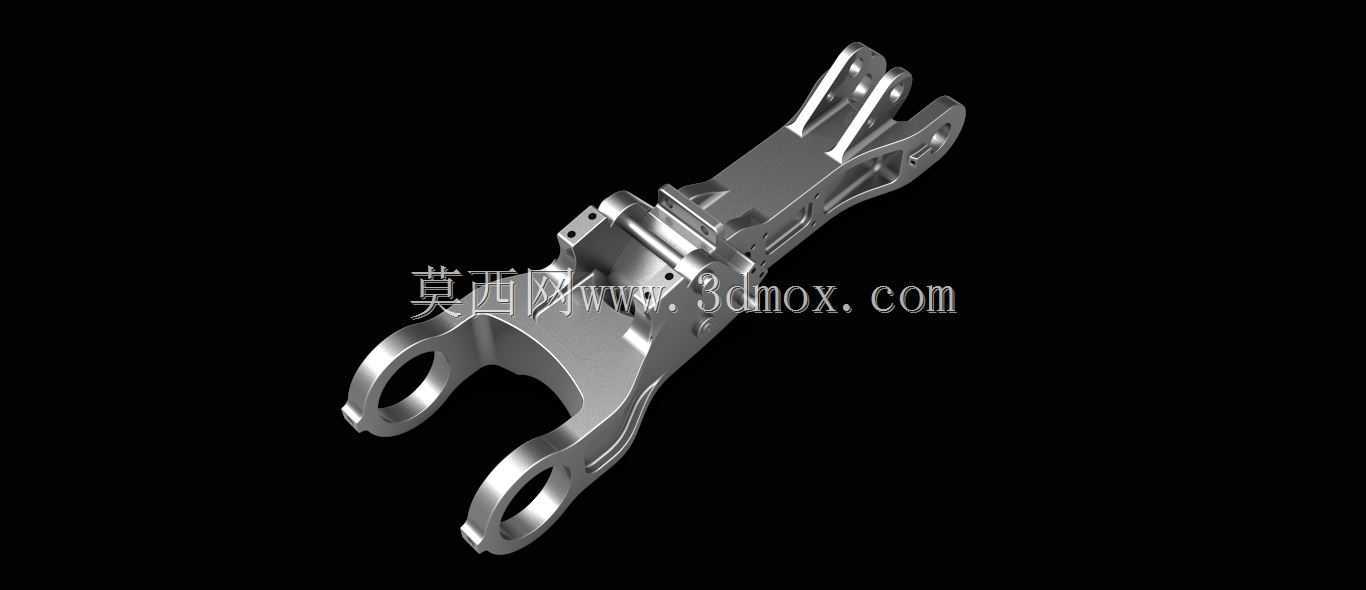

这款锁连杆锁撑杆属于机械锁紧机构中的核心传力构件，日常多应用在需要可靠锁止、同时具备支撑定位需求的工业设备舱门、重型机械检修盖、工程机械覆盖件锁止场景中，实际作业时同时承担锁止传力与开启后支撑定位的双重作用，避免单一锁具受力过载导致的变形失效。从结构设计逻辑来看，整体采用一体化锻压毛坯加工的主体构型，两端设置的同轴双环耳孔是核心安装接口，分别对应锁体基座端与活动锁舌端的铰接装配，耳孔的同轴度公差控制在0.02mm以内，保证铰接转动时无卡滞、无偏磨，长期往复动作下不会出现异响或旷量。中部的镂空减重槽是在保证整体结构刚度的前提下做的轻量化设计，通过有限元应力校核，在12kN的额定锁止拉力载荷下，最大应力集中区域出现在耳孔与主体衔接的过渡圆角处，应力值远低于所选合金结构钢的屈服强度，冗余安全系数达到2.7，完全满足重型设备的重载锁止需求。主体侧面预留的多个定位凸台与安装孔位，用于装配锁止位置检测的触发挡片、以及辅助复位弹簧的挂接接口，不需要额外焊接支架，减少装配工序带来的累积误差。安装边界方面，两端铰接孔的中心距为固定设计值，装配时需要保证基座端与活动端的铰接轴平行度误差不超过0.1mm，否则会在锁止动作中出现别卡，甚至导致撑杆弯曲变形；撑杆处于锁止位置时，整体与安装基面的夹角为固定值，此时机构处于死点锁止状态，外部载荷无法推动撑杆解锁，必须通过主动操作解锁手柄带动连杆越过死点位置，才能完成解锁动作。外形上所有棱边都做了R2-R3的圆角过渡处理，既避免热处理时的应力集中开裂，也能减少装配过程中对操作人员的划伤风险，同时在往复动作时不会与周边的管线、相邻构件发生剐蹭。在实际选型匹配时，需要根据舱门或覆盖件的重量、开启角度、锁止载荷要求匹配对应规格的撑杆，这款构件的传力路径经过多轮迭代优化，相比传统的分体式焊接锁撑杆，整体刚度提升40%以上，重量降低18%，在工程机械、专用车辆、大型工业设备的舱室锁止场景中都能适配，装配时仅需要在对应基座上加工匹配的铰接孔位，不需要做额外的结构修改，互换性较强。
