共轴双旋翼无人机动力总成结构

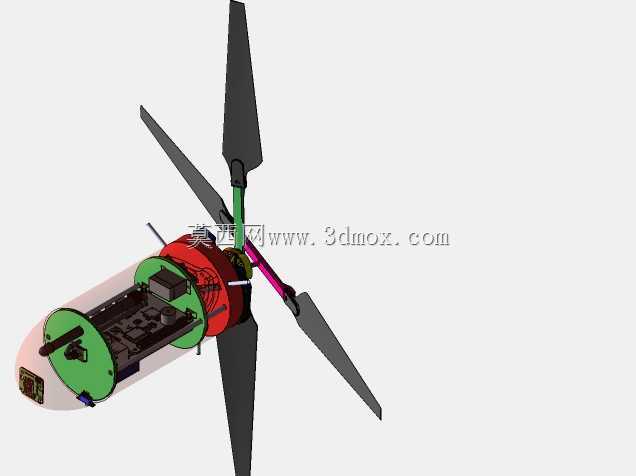

该结构为共轴双旋翼布局的无人机动力段，核心应用场景覆盖低空侦察、近距巡检、复杂地形作业等对起降空间要求严苛的飞行任务，相较于常规多旋翼布局，共轴双旋翼在相同旋翼直径下可提供更大升力，同时大幅缩小整机横向尺寸，适配林间、楼宇间隙、狭小起降平台等受限空间作业需求。从实际用途来看，该动力段可直接作为小型无人飞行器的核心动力单元，也可作为验证共轴反桨气动效率、旋翼操纵逻辑的试验载体，支撑飞控参数调试、动力匹配验证等研发环节工作。功能特性层面，上下两层旋翼采用反向旋转设计，可抵消单旋翼旋转产生的反扭矩，无需额外设置尾桨结构，既减少了动力传输路径上的功率损耗，也降低了尾桨碰撞障碍物带来的飞行风险；动力舱段采用筒式集成布局，将飞控模块、供电单元、动力输出组件集中布置在同一舱体内，舱体端盖设置快拆结构，便于日常检修与部件更换，外露的电连接接口可直接对接机载任务载荷，拓展作业功能。设计思路上，整体遵循紧凑化集成原则，旋翼桨叶采用大展弦比翼型，桨根与桨夹的连接位置设置角度调节余量，可根据不同起飞重量、飞行工况调整桨距，匹配最优升阻比；动力输出轴采用同轴双层嵌套设计，分别驱动上下两组旋翼反向转动，轴系间设置耐磨衬套降低转动摩擦损耗，旋翼与动力舱的连接位置设置整流结构，减少旋翼下洗气流与舱体干涉产生的紊流，提升飞行稳定性。外形尺寸与安装边界方面，整机动力段横向最大尺寸为旋翼展开后的直径范围，纵向尺寸从旋翼顶端到动力舱尾端控制在紧凑区间内，动力舱外壁预留的安装孔位可直接对接机身主框架，安装时需保证旋翼旋转平面与机身基准面平行，上下旋翼的间距需满足桨叶挥舞形变时的安全间隙，避免上下桨叶发生碰擦；动力舱尾部预留的走线空间可容纳供电、信号传输线缆，安装时需做好线缆固定，避免旋翼转动过程中气流扰动线缆干扰飞行状态。
