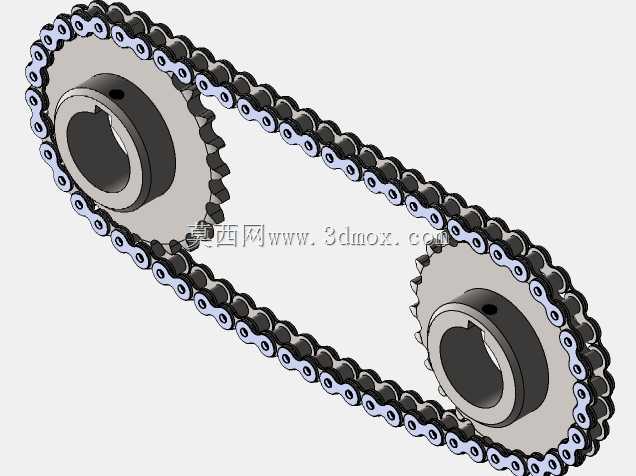

CA6140车床传动用滚子链轮链条组

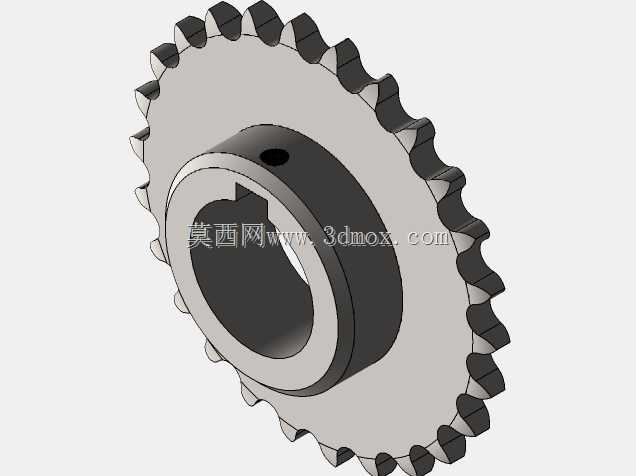

　　这套链传动组件是针对CA6140普通车床进给箱到溜板箱的动力传递场景设计的，在卧式车床的传动链布局里，链传动相比带传动能保证更精准的传动比，不会出现打滑丢转的问题，相比齿轮传动又能适应两轴中心距较大的布置需求，不需要额外增加过多的中间惰轮来凑中心距，刚好适配CA6140车床床身内部跨距较大的传动轴安装位置。两个链轮的齿形按照GB/T1243标准的滚子链链轮齿廓参数绘制，齿沟圆弧半径做了适配08B型号滚子链的优化，啮合时能让链节滚子顺利进入齿槽，不会出现卡滞、跳齿的情况，链轮轮毂部分设计了标准的平键键槽，和传动轴的配合选用H7/k6的过渡配合，既能保证传动时的同轴度，也方便后期维修拆卸，轮毂端面还加工了紧定螺钉孔，

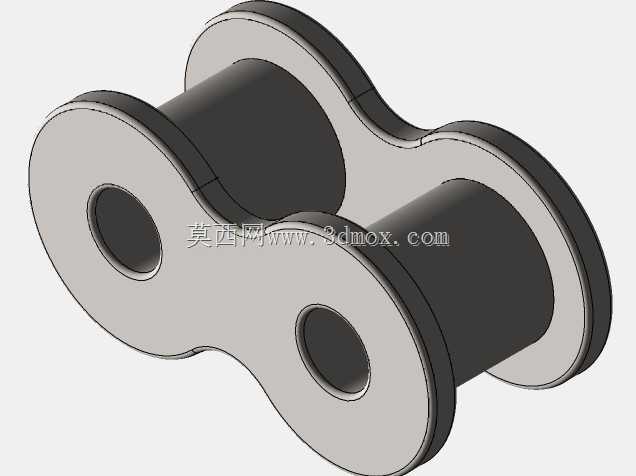

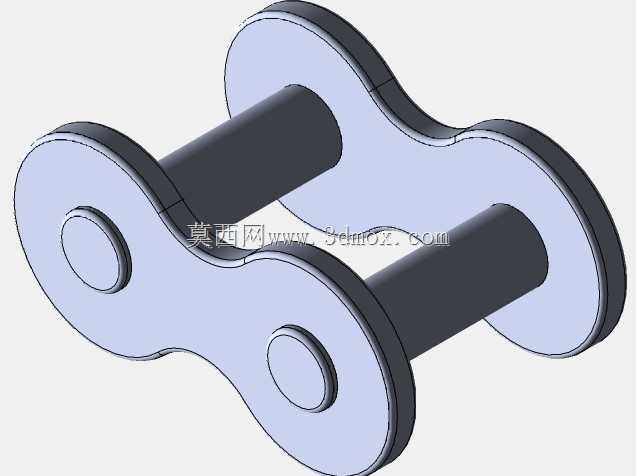

　　安装到位后可以拧入紧定螺钉顶在轴的键槽侧面，防止链轮在长期正反转切换时出现轴向窜动。配套的链条是标准单排滚子链，每一节链板的厚度、销轴直径都按照标准参数建模，链节之间的铰接间隙做了符合实际装配公差的预留，模拟真实状态下链条绕入链轮时的弯折自由度，不会出现建模时链节干涉无法弯折的问题。在实际车床运行过程中，这套链传动组件负责将进给箱输出的固定转速传递到溜板箱，带动刀架完成纵向和横向的进给运动，传动时的瞬时传动比波动控制在允许范围内，不会因为链传动的多边形效应导致进给速度不均，影响工件的表面加工质量。设计时特意控制了两个链轮的齿数差，小链轮齿数选了25齿，大链轮齿数选了38齿，传动比控制在1.52左右，

　　刚好匹配CA6140车床进给系统的转速匹配要求，同时小链轮齿数不会过少导致多边形效应加剧，大链轮齿数也不会过多造成链条磨损后容易脱链的问题。安装边界上，两个链轮的中心距按照链条节数做了匹配，选用了62节的单排链条，安装后链条的下垂度控制在中心距的2%左右，符合链传动安装的张紧要求，不需要额外增加张紧轮就能保证传动平稳，减少了床身内部的零件数量，降低了故障点。链轮的齿面部分做了高频淬火的工艺预留，建模时标注了齿面硬度要求范围，保证长期啮合运行下的齿面耐磨性能，链板部分选用40Mn材料冲压成型的参数设定，销轴部分做了渗碳处理的结构预留，整套组件的所有配合尺寸都和CA6140车床原机的安装尺寸完全兼容，可以直接替换原机磨损的旧链轮链条，

　　不需要对床身的传动轴安装位做任何修改。在建模过程中，特意还原了链条装配时的自然悬垂状态，没有把链条拉成完全绷紧的直线，更贴近实际安装后的真实形态，链轮的轮毂台阶高度也按照原机的尺寸绘制，保证安装后链轮的齿宽中心面和链条的中心面完全重合，不会出现偏磨的情况。这套传动组件除了用在CA6140车床上，也可以适配其他同规格中心距、同传动比要求的通用机械设备的动力传递场景，只要两轴的轴径、键槽尺寸匹配，都可以直接选用这套链传动结构，不需要重新做齿形设计和链条选型计算，能节省结构设计阶段的选型和建模时间。
