航空涡扇发动机宽弦风扇叶片组件

　　这套结构围绕大涵道比涡扇发动机前端风扇级展开，核心是整圈宽弦掠形叶片与轮盘的装配关系。风扇级位于发动机进气道之后，是整机推力贡献占比最高的部件，外涵气流经叶片加速后直接产生大部分巡航推力，内涵气流则继续进入增压级与高压压气机，因此叶片的气动外形直接决定进气效率、喘振裕度和噪声水平。

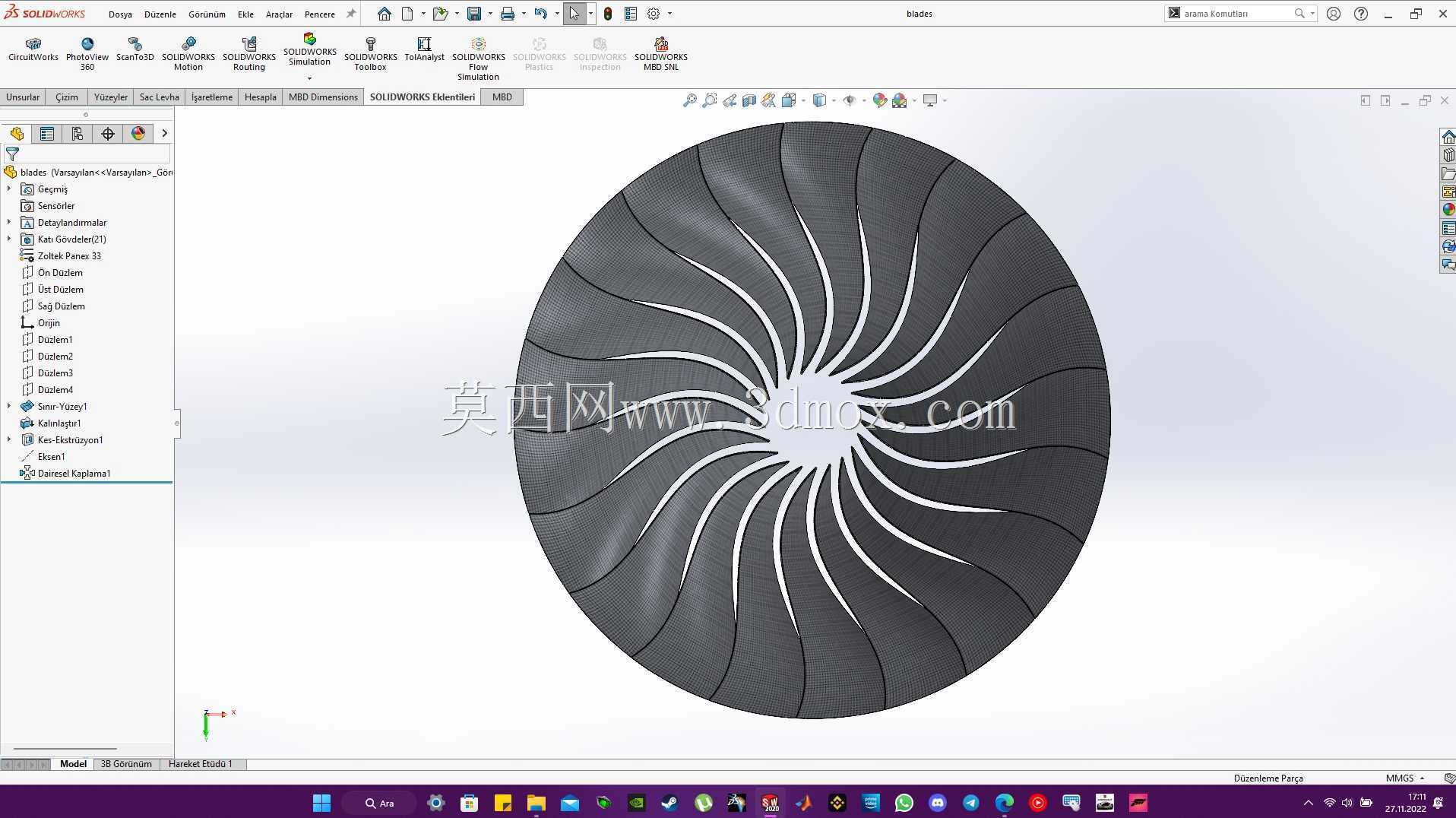

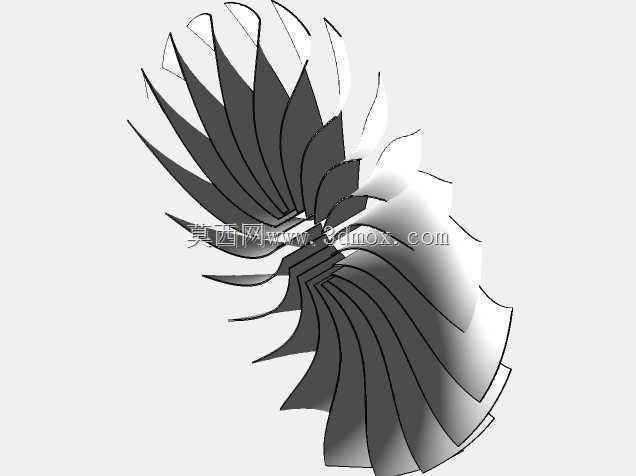

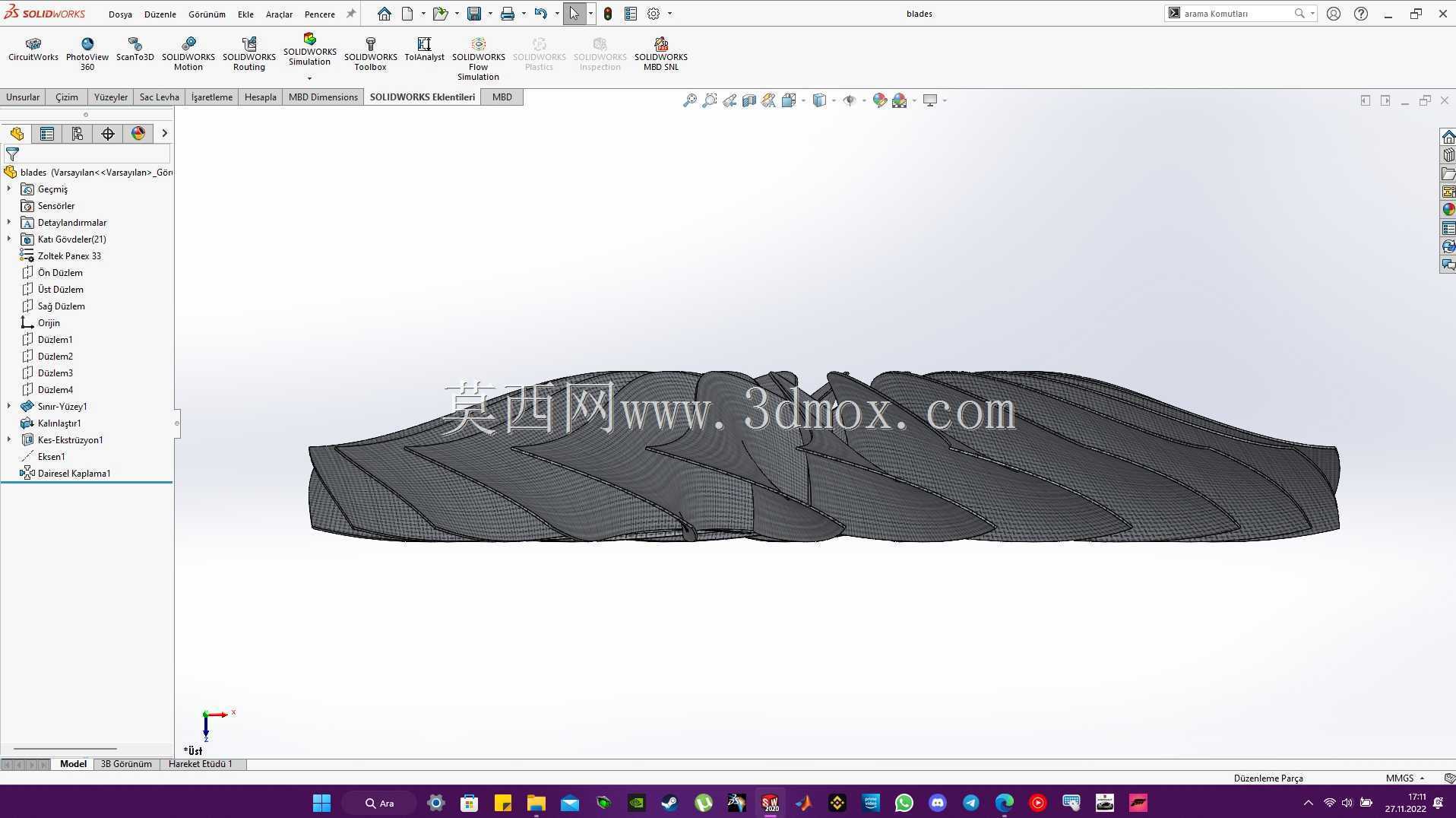

　　从结构层级看，模型重点表达了叶片从叶尖到榫根的完整形态。叶身采用大后掠、宽弦的三维扭转曲面，沿叶高方向弦长、厚度和安装角连续变化：叶尖区域相对薄而宽，用于降低跨声速气流的激波损失；叶根区域厚度明显加大，以承受离心拉伸和外物撞击载荷。叶片前缘做圆弧过渡，后缘逐渐收薄，压力面与吸力面的曲率分布不是简单扫掠，而是沿径向按气动负荷重新分配，这也是风扇叶片区别于普通轴流风机叶片的关键。

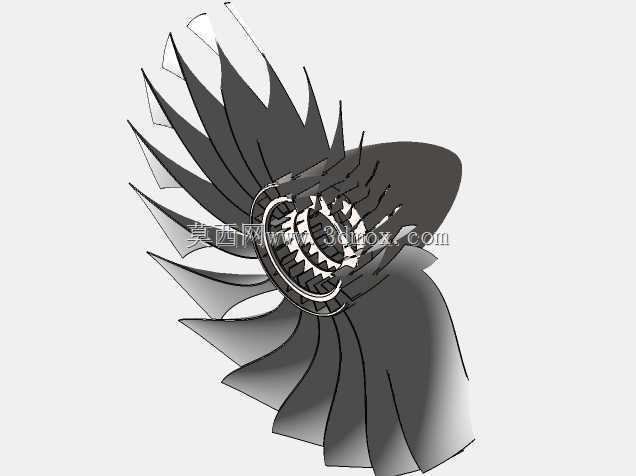

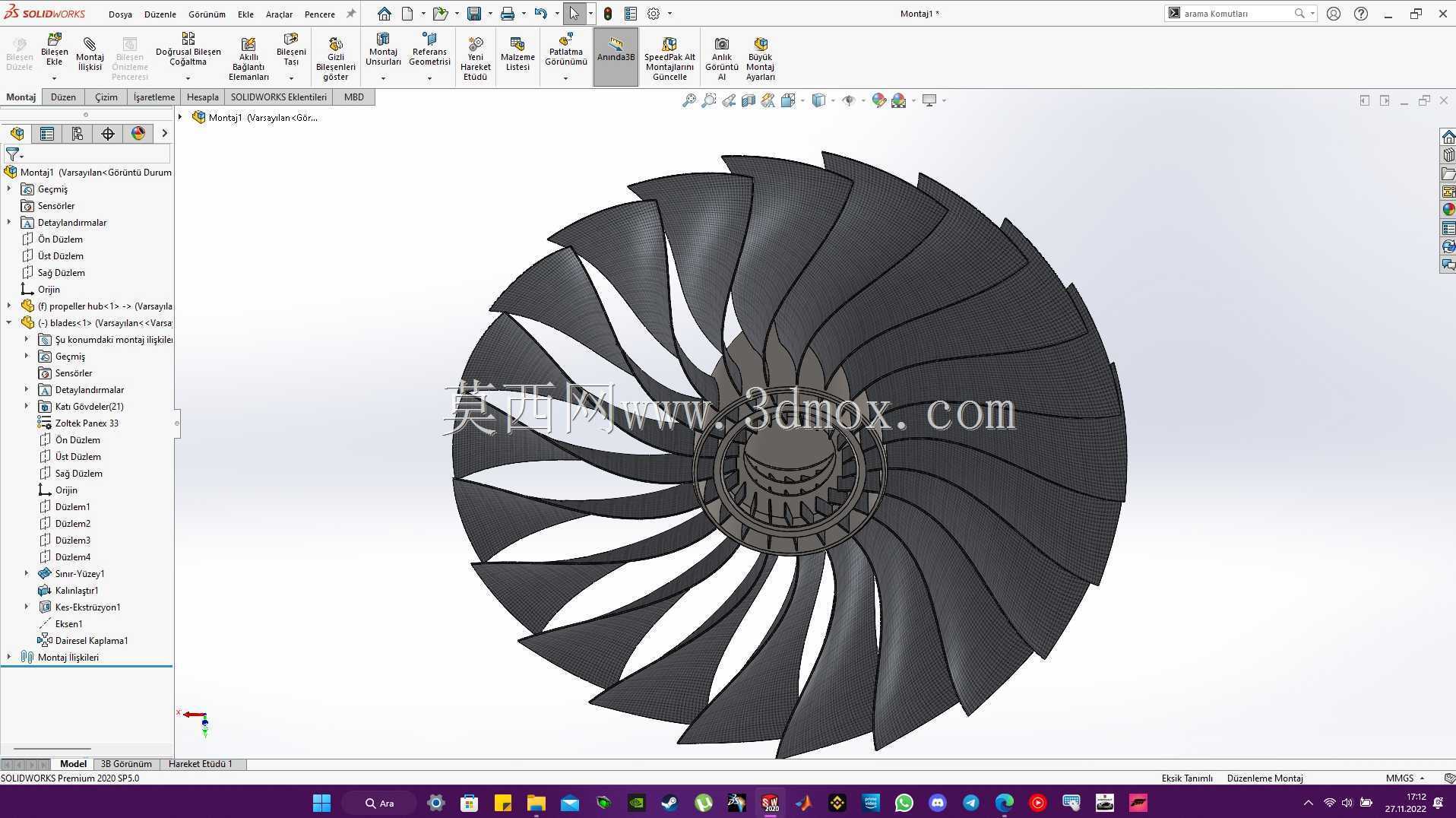

　　叶片根部采用燕尾形榫头与轮盘轮缘榫槽配合，属于航空发动机转子中典型的榫齿连接方式。装配时叶片沿轮盘轴向或斜向插入榫槽，工作状态下依靠离心力使榫头工作面与榫槽贴紧，将叶片的巨大离心载荷传递到轮盘。模型中可以看到轮盘外缘均布的榫槽、叶片榫头的楔形截面以及相邻叶片之间的流道边界，这些细节对理解转子装配顺序和周向定位很有价值。

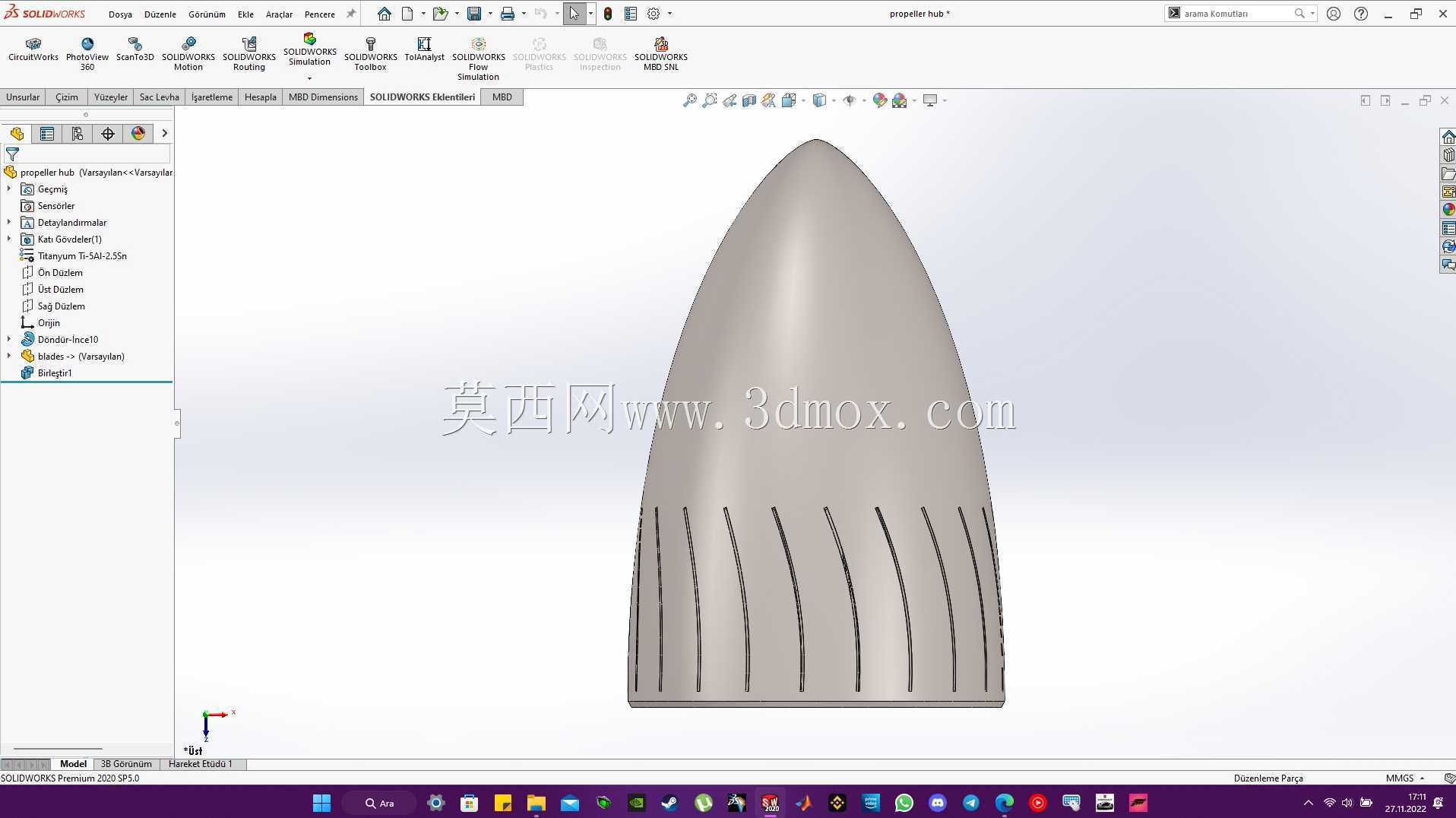

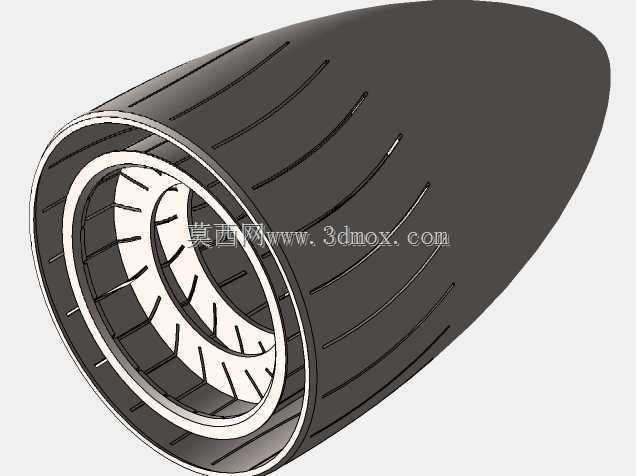

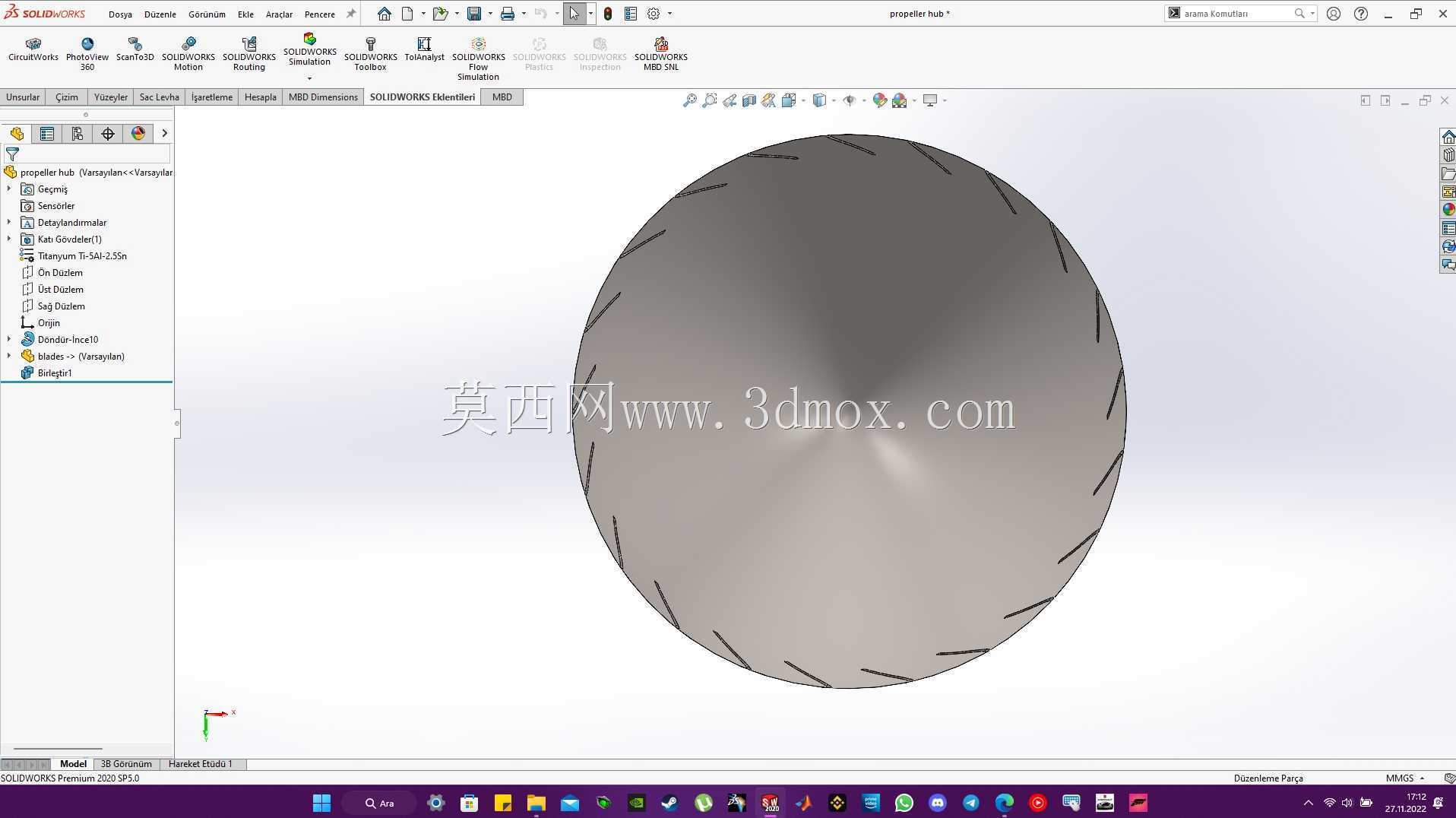

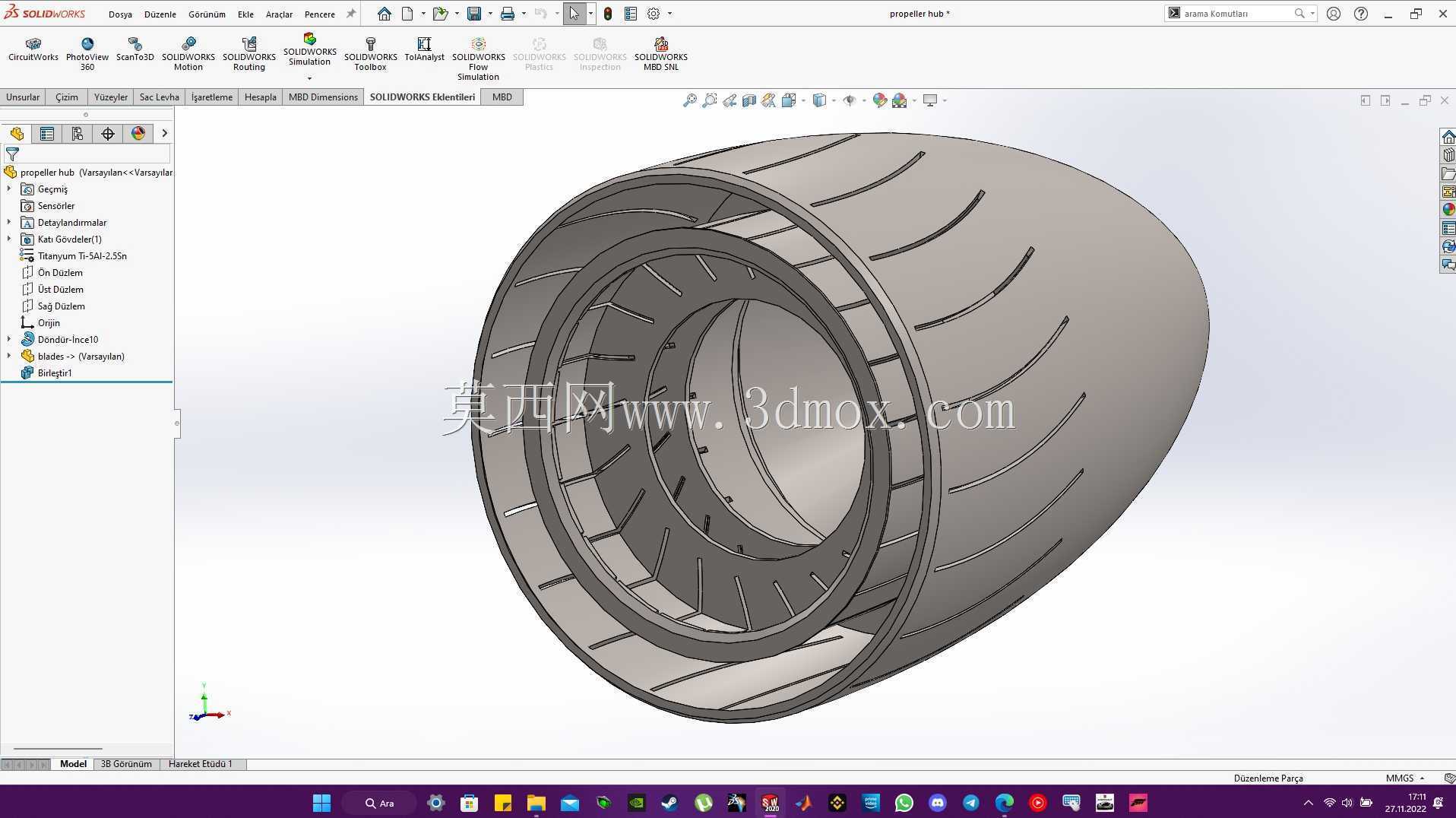

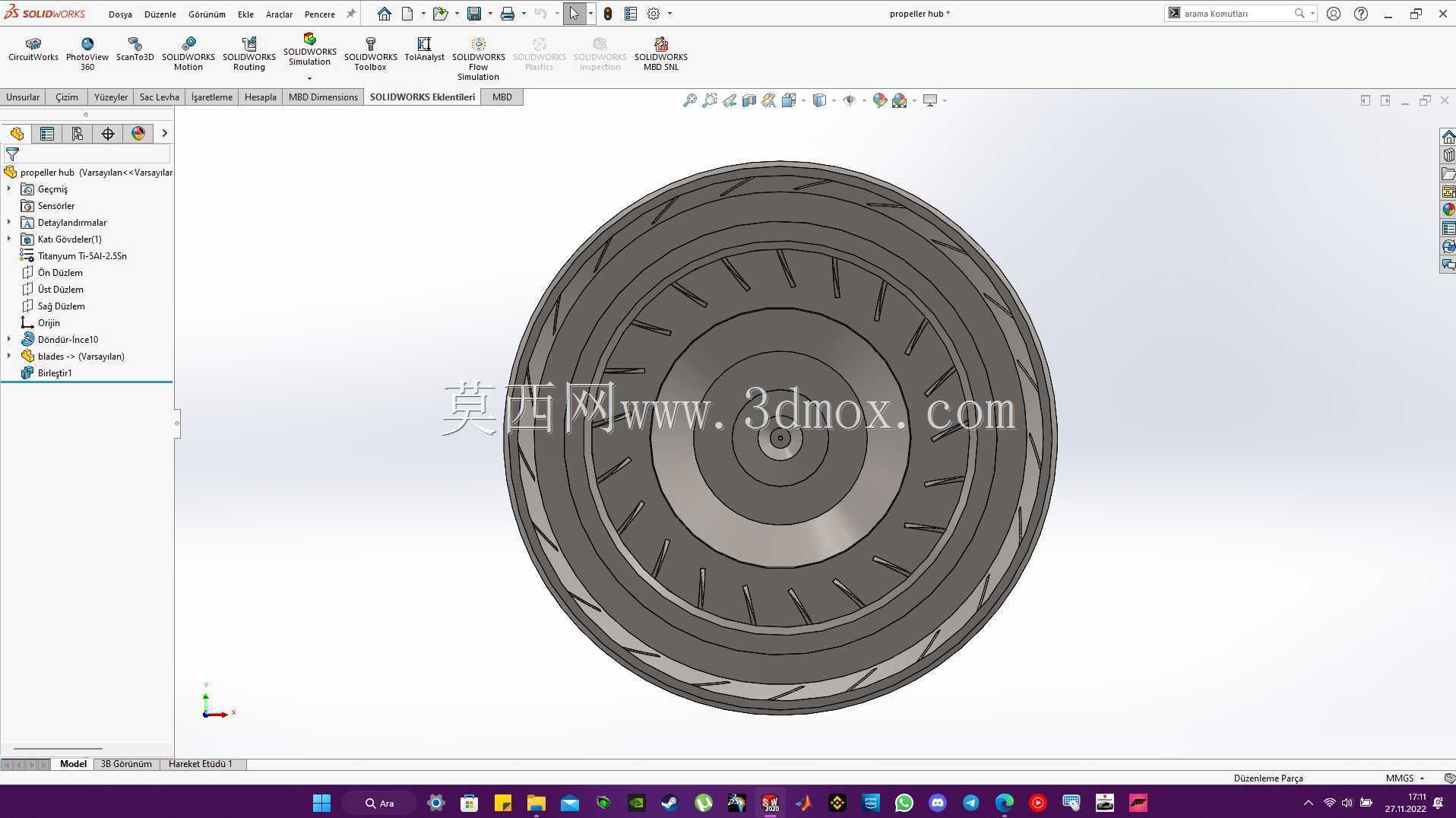

　　轮盘部分承担支承和载荷传递作用。盘体中心设置安装孔与定位端面，用于和低压转子轴或风扇盘前段连接；盘缘较厚，以容纳榫槽并平衡周向应力，盘腹则按等强度思路过渡，避免在高转速下出现局部应力集中。实际设计中，轮盘不仅要承受叶片离心力，还要考虑温度梯度、振动模态和破裂转速裕度，因此圆角、壁厚和孔边强化都是结构审查的重点。

　　在应用场景上，这类风扇组件主要用于民用大涵道比涡扇发动机、小型涡扇动力装置以及航空教学和转子结构验证。地面试车台会关注叶片在不同转速下的气动性能和振动响应；飞机起飞阶段，风扇叶片要承受大鸟撞击、雨滴冲刷和进气畸变影响；巡航阶段，则要求叶型在高效率点稳定工作，并降低叶尖泄漏和噪声传播。

　　设计思路上，叶片不是孤立零件，需要同时满足气动、强度和装配三方面约束。气动上要求沿叶高形成合理的弯掠分布，使气流平顺进入后几级压气机；强度上要控制叶根和榫头的应力水平，并避开共振频率；装配上要保证叶片与轮盘榫槽的配合间隙、周向锁紧和动平衡要求。宽弦叶片的采用还可以减少叶片数量，提高抗外物损伤能力，并在相同流量下缩短风扇级轴向尺寸。

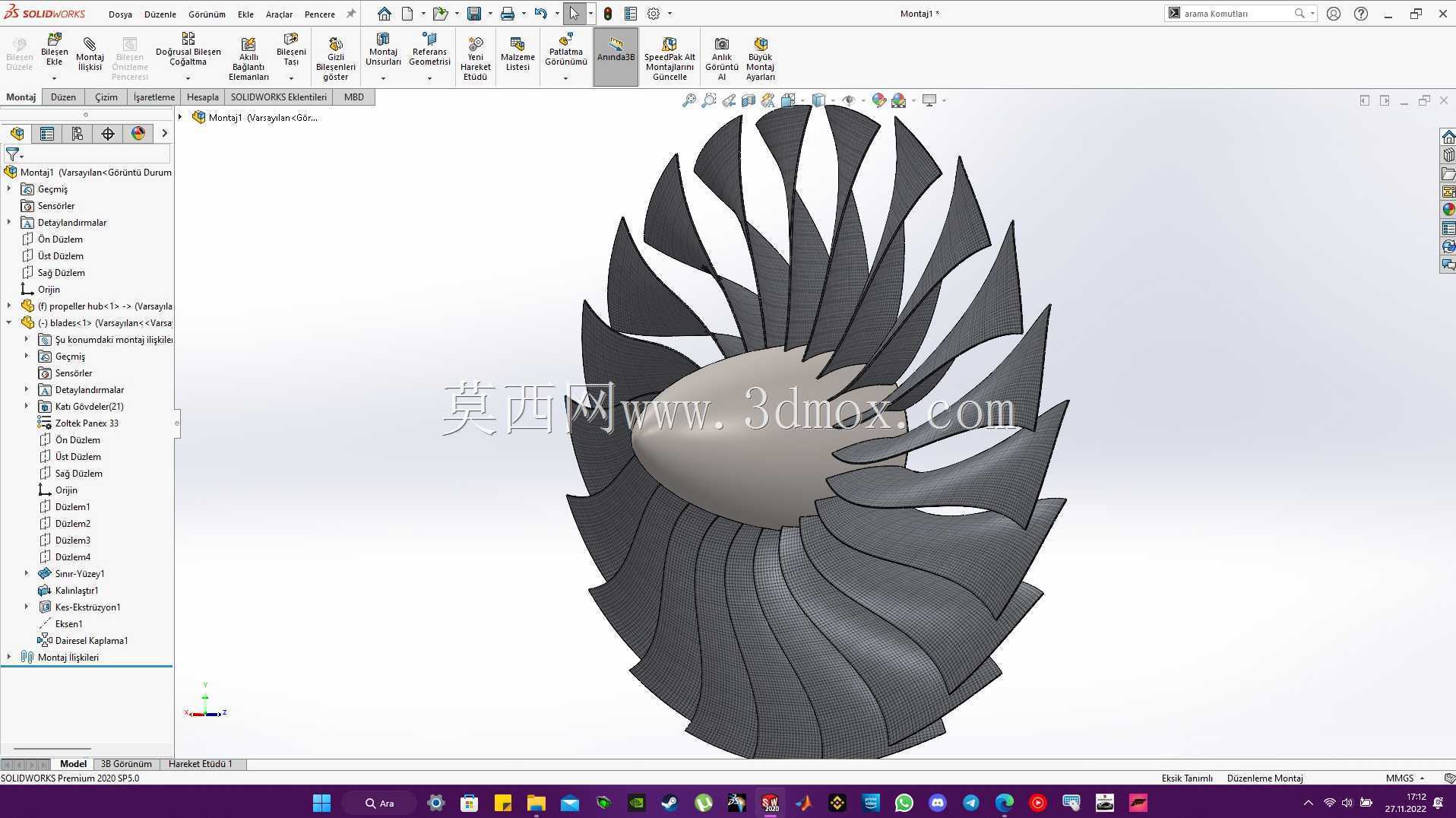

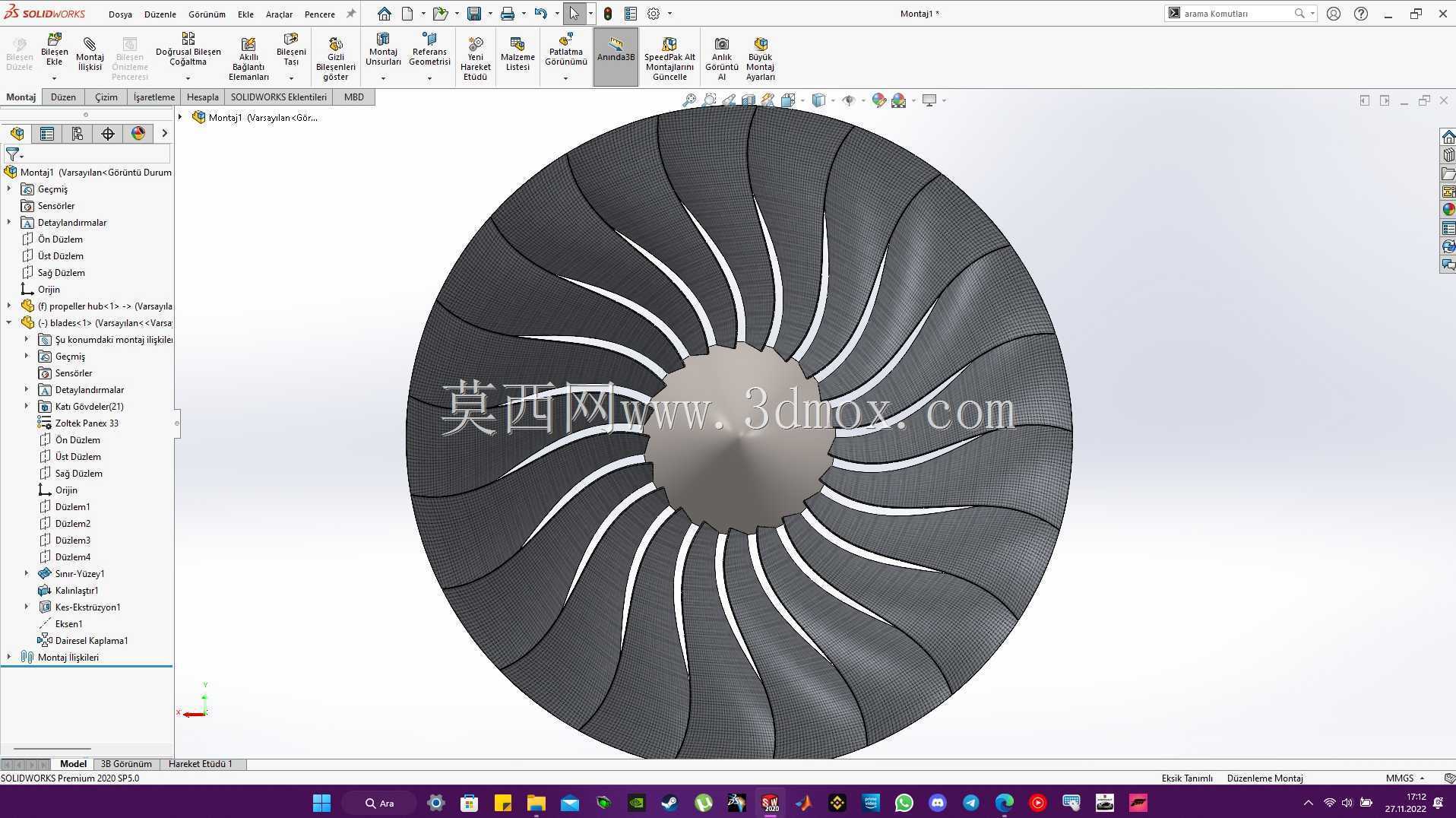

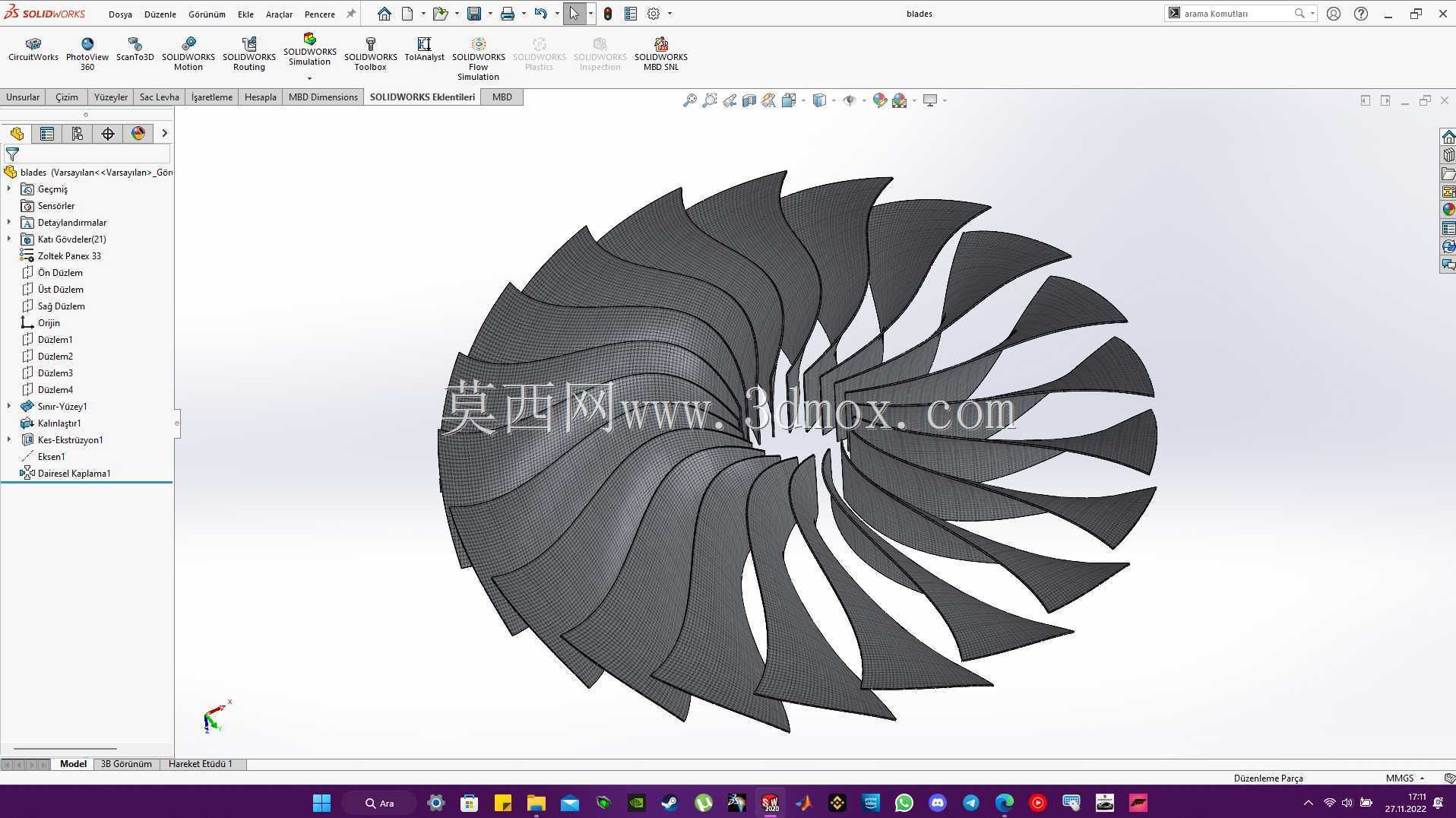

　　外形与安装边界方面，风扇转子的外径由进气道和外涵机匣内径决定，叶尖与机匣之间必须保留微小运转间隙，间隙过大会降低效率，过小则可能在热膨胀和振动下碰磨。叶片装入轮盘后，其轴向位置由榫槽定位面和锁紧件确定，转子前端还需与进气锥、整流罩等部件协调，保证进气型面连续。模型中叶片呈周向阵列布置，能够直观反映叶尖环形流道、叶根间隙区以及轮盘中心安装区域之间的空间关系。

　　对于三维建模人员，这类结构的难点在于叶身曲面的高质量构建和榫头连接处的实体过渡。叶身通常需要通过多个截面型线进行放样，控制前缘、后缘以及压力面、吸力面的连续性；榫根与叶身之间要设置合理的缓冲过渡，避免曲率突变；轮盘榫槽则需按叶片阵列规律切槽，并检查相邻叶片在转动和装配状态下是否干涉。整体来看，该组件适合用于航空发动机转子结构认知、风扇级装配关系分析以及复杂叶型曲面建模练习。
