V型皮带与双带轮传动组件结构设计

项目分类:通用机械零部件 发布时间:2025-10-12 ID:1088350
  • V型皮带与双带轮传动组件结构设计
  • V型皮带与双带轮传动组件结构设计
  • V型皮带与双带轮传动组件结构设计
  • V型皮带与双带轮传动组件结构设计

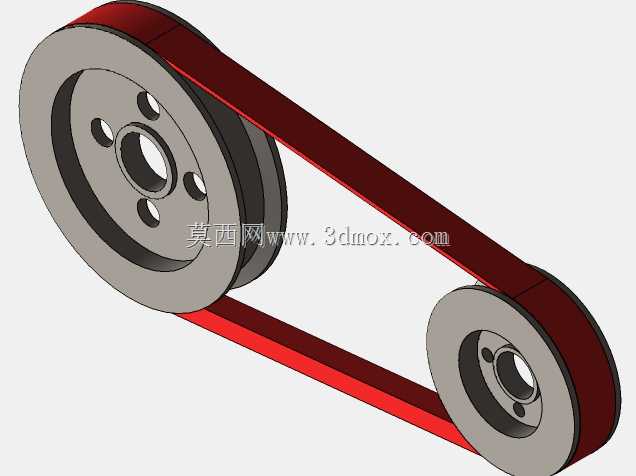

带传动作为机械传动系统中应用极为广泛的结构形式,在中小功率传动、远距离动力传输场景中有着不可替代的作用,这套V型皮带与双带轮组件,正是针对常规工业设备中平行轴间动力传递需求设计的结构。从实际应用场景来看,这类带轮组件常见于小型机床辅机传动、农用机械动力输出、轻工输送设备驱动、通风设备动力传递等场景,尤其适用于两轴中心距较大、传动比要求不严格、需要缓冲吸振的传动工位,相比齿轮传动,带传动能够在设备启动、负载突变时通过皮带的微量滑移抵消冲击,避免刚性传动对电机、负载端轴承造成硬损伤,同时运行过程中噪音更低,日常维护仅需定期检查皮带张紧度、更换老化皮带即可,运维成本远低于精密齿轮传动结构。

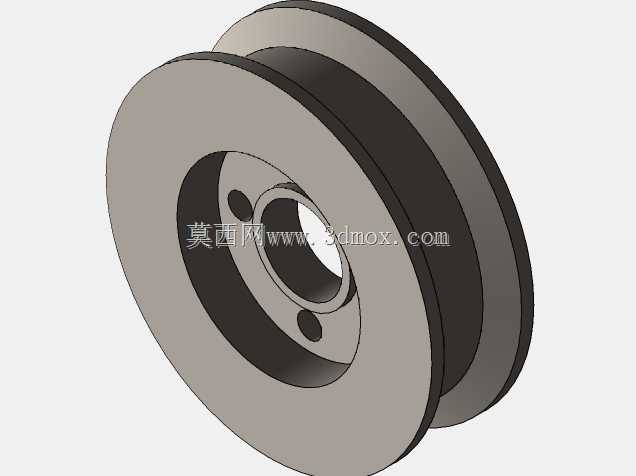

从功能特性来看,这套组件采用V型截面传动带,依靠皮带两侧面与带轮轮槽的楔形接触面产生摩擦力传递扭矩,相比平带传动,相同张紧力下V带的传动效率更高、传递扭矩更大,打滑率更低,能够适配常规工业场景下0.75kW到7.5kW区间的动力传递需求。两个带轮均采用辐板式结构,轮缘位置加工有与V带截面匹配的梯形轮槽,轮槽角度经过适配设计,确保皮带嵌入后侧面完全贴合,避免皮带底部接触轮槽底面导致摩擦力不足的问题;带轮轮毂位置加工有标准通孔与键槽,能够与对应直径的传动轴通过平键实现周向固定,配合轴端挡圈即可完成轴向定位,安装时无需额外定制复杂连接结构,适配常规标准传动轴的安装尺寸。

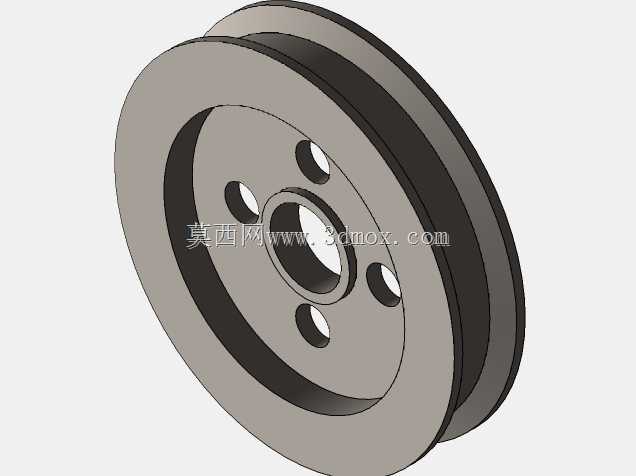

设计过程中首先需要确定传动比参数,根据主动轮、从动轮的转速匹配需求确定两个带轮的基准直径,基准直径的选择需要避开带轮直径过小导致皮带弯曲应力过大的问题,过小的带轮直径会大幅缩短V带的使用寿命,加速皮带疲劳老化;其次需要根据传递功率、小带轮转速确定V带的型号,确保皮带的截面尺寸能够承受对应负载下的拉应力,避免传动过程中皮带出现拉伸断裂、过度打滑的问题。两带轮的中心距设计需要兼顾皮带包角与结构紧凑性,中心距过小会导致小带轮包角不足,传动摩擦力下降容易打滑,中心距过大则会导致皮带运行过程中出现上下抖动,传动平稳性下降,同时会增加整体结构的占用空间。这套组件的带轮辐板位置开设了多个均匀分布的减重孔,在不影响轮体结构强度的前提下降低了带轮自身重量,减少高速旋转时的转动惯量,降低设备启动阶段的电机负载,同时减重孔也能够作为拆卸时的着力点,方便带轮从传动轴上拆卸维护。

安装边界方面,两个带轮安装时必须保证端面的平行度,轮槽中心平面需要完全重合,偏差过大会导致皮带运行过程中出现偏磨、掉带问题,加速皮带侧面磨损;皮带安装时的张紧度需要调整到合适区间,张紧力过大会导致皮带、带轮轴承的负载增加,加剧轴承磨损与皮带拉伸老化,张紧力过小则会导致传动打滑、传动效率下降,甚至出现皮带脱离轮槽的问题。轮槽的加工精度需要满足表面粗糙度要求,过于粗糙的轮槽表面会加速皮带侧面磨损,过于光滑则会降低摩擦系数导致传动能力下降,轮毂内孔与键槽的尺寸公差需要符合标准传动轴的配合要求,避免安装时出现间隙过大导致传动晃动、或者过盈量过大导致装配困难的问题。整套结构没有复杂的异形构件,所有加工特征均为常规车削、铣削可实现的结构,加工工艺性良好,适合批量生产加工,同时装配流程简单,不需要专用工装即可完成现场组装调试,能够适配多数常规工业传动场景的改造与新建设计需求。
