变速箱输入用螺旋锥齿轮轴三维设计

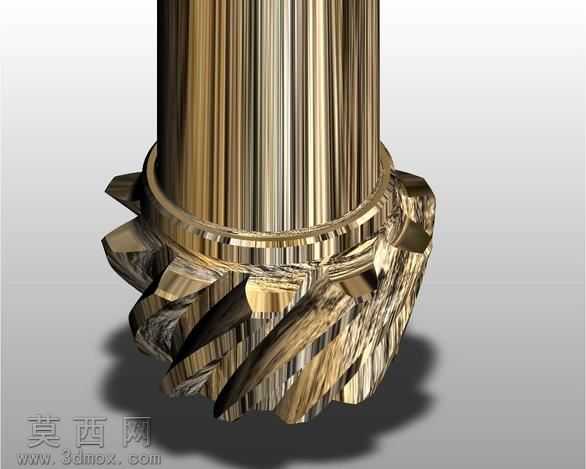

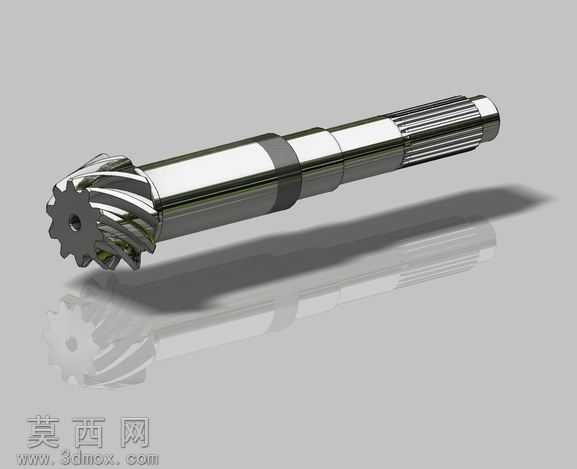

本模型为变速箱输入用螺旋锥齿轮轴，采用三维参数化建模方式完成全结构构建，建模过程中严格遵循机械传动设计规范，对各段轴径、花键参数、螺旋锥齿轮的齿形参数进行精准还原，保证模型尺寸与实际工业应用中的设计参数完全匹配。建模阶段先通过草图绘制完成轴体各段的轮廓基准，依次构建光轴段、定位轴肩、花键段以及端部螺旋锥齿轮的基体结构，针对螺旋锥齿轮部分，采用齿廓渐开线参数化生成方式，精准还原螺旋角、压力角、齿数等核心齿形参数，保证齿面啮合曲面的顺滑度与几何精度，花键段则按照矩形花键的标准参数完成齿槽与齿廓的切削构建，确保花键连接部分的配合精度符合传动要求。材质渲染阶段，对整体零件赋予金属合金钢材质，调整材质的反光度、粗糙度与金属质感参数，模拟实际热处理后齿轮轴的表面金属光泽，同时对轴肩、花键齿面、锥齿轮齿面等关键配合面做细微的质感区分，还原加工后不同表面的视觉差异，渲染时添加柔和的环境反射效果，清晰呈现零件的结构轮廓与曲面细节，让模型的视觉呈现贴近真实工业零件的实物状态。结构设计上，该零件将螺旋锥齿轮与传动轴集成设计为一体结构，省去了齿轮与轴的装配连接环节，既提升了传动系统的整体刚性，也减少了装配误差带来的传动精度损失，轴体上设置的多段轴肩用于实现轴承、隔套等配套零件的轴向定位，端部花键段用于连接动力输入部件，将输入扭矩平稳传递至螺旋锥齿轮端，通过螺旋锥齿轮的啮合实现相交轴之间的动力换向与扭矩传递，螺旋齿的设计相比直齿锥齿轮具备更高的重合度，传动过程更平稳、承载能力更强，能够有效降低变速箱工作时的噪音与冲击。设计过程中充分考虑了零件的加工工艺性，各轴段的过渡位置均设置了合理的退刀槽与圆角，避免应力集中的同时适配机加工的工艺要求，齿部与花键部分的参数均符合通用传动件的加工标准，可直接用于后续的工程图生成、工艺仿真以及3D打印验证等场景，模型整体结构完整无几何错误，各特征参数可编辑，能够适配不同的设计修改与仿真分析需求。
