太阳轮与行星轮组合传动结构设计

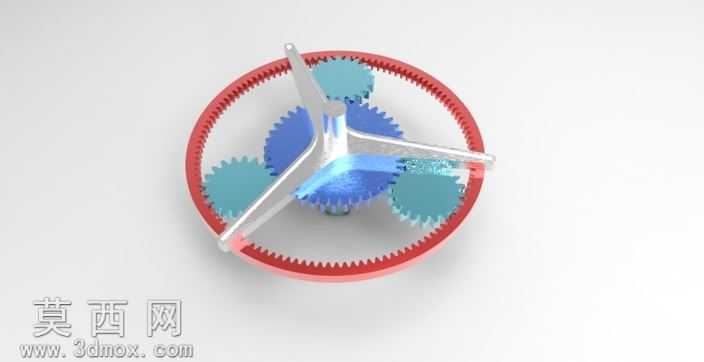

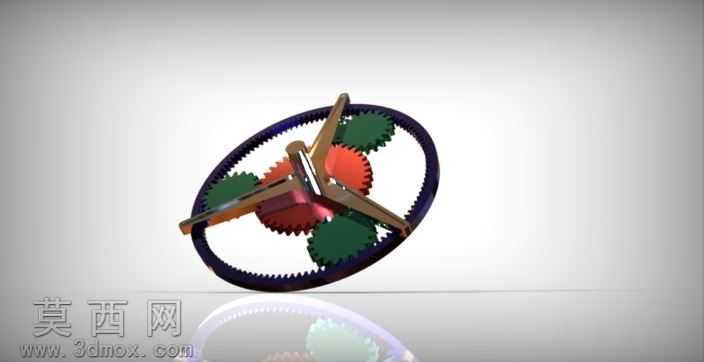

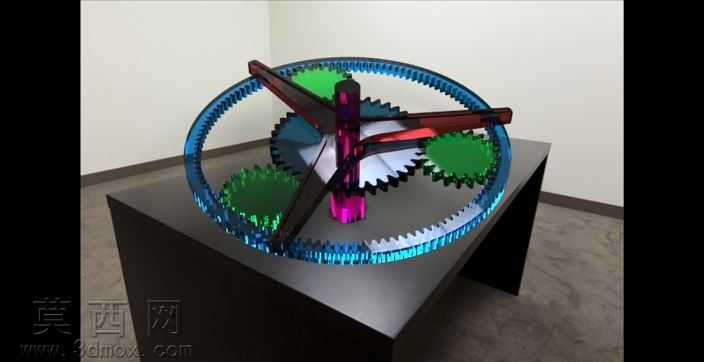

本作品为行星轮系传动结构三维建模成果，建模阶段严格遵循行星齿轮传动的啮合原理开展参数化设计，首先依据给定的传动比参数完成各齿轮的齿廓曲线绘制，太阳轮作为外啮合主动轮，采用标准渐开线圆柱直齿齿形，齿顶高系数、顶隙系数均取通用机械设计标准值，保证齿形的啮合精度；三个均匀分布的行星轮同时与太阳轮、外侧内齿圈啮合，建模时通过圆周阵列命令实现行星轮的等角度排布，确保三个行星轮的安装位置精度，避免出现传动卡滞或载荷分布不均的问题；外侧内齿圈采用内啮合渐开线齿形，齿向参数与行星轮、太阳轮保持一致，保证啮合侧隙处于合理区间。行星架采用三爪辐条式结构，建模时对辐条与行星轮安装轴的衔接位置做了圆角过渡处理，降低应力集中风险，安装轴与行星轮的配合位置预留了标准轴承安装位，符合实际装配的工艺要求。材质与渲染阶段，为区分不同构件的功能属性，太阳轮赋予蓝色金属材质，模拟调质处理后的合金钢表面质感，行星轮赋予青蓝色金属材质，内齿圈赋予红色金属材质，行星架赋予亮银色镀铬金属质感，各材质均添加了合适的粗糙度与反射参数，渲染时采用柔和的顶光与侧光组合，清晰展现齿面的啮合细节与构件的轮廓层次，同时通过半透明叠加效果直观呈现轮系的内部啮合关系。设计过程中重点验证了轮系的传动比匹配关系，确认太阳轮与行星轮的传动比为3:1，行星轮与内齿圈的传动比符合1:2的设计要求，整体结构紧凑，同轴输入输出的布局形式可在较小的体积内实现大传动比传动，承载能力强、传动效率高，可广泛应用于减速机、变速器等需要大扭矩减速传动的机械场景，建模过程中所有构件的尺寸参数均保留可编辑特征，方便后续根据不同的载荷需求调整模数、齿数等核心参数，适配不同的应用工况。
