可参数化配置的克拉克Y平底翼型结构

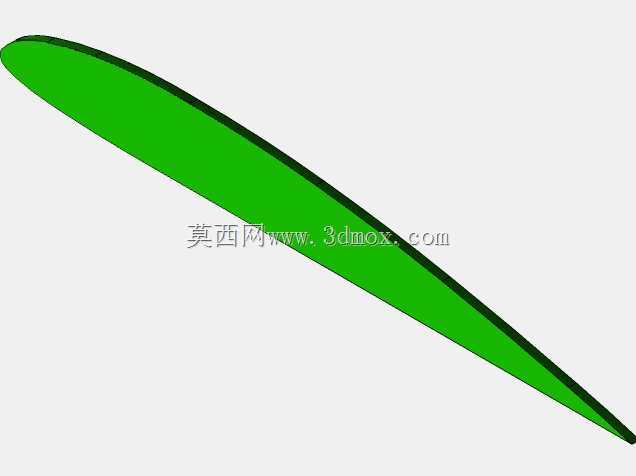

在低速固定翼飞行器的气动结构选型阶段，翼型的气动效率直接决定整机的升阻比表现、起降滑跑距离与巡航阶段的能耗水平，克拉克Y翼型作为低速航空领域应用跨度极广的经典翼型，从早期轻型通用飞机、航模靶机到小型长航时无人机的升力面设计中都能见到它的身影，其平底构型的工程适配性是它能被长期广泛应用的核心原因。不同于双凸翼型对翼肋加工精度的高要求，克拉克Y翼型的下翼面平直段占比高，在木质、复合材料甚至薄金属板加工的小尺寸机翼制造场景中，平直的下表面可以直接作为装配基准面，大幅降低翼肋定位、蒙皮贴合的工装复杂度，哪怕是小批量手工试制阶段，也能依靠简单的靠模夹具完成翼型截面的精准加工，不需要复杂的多曲面定位工装。这款可配置的翼型三维结构，在建模阶段就预留了参数化调整接口，设计人员可以根据实际机型的起飞重量、设计巡航速度、机翼展弦比要求，直接在特征管理界面调整弦长、最大厚度位置、弯度分布等核心参数，不需要从零开始绘制翼型曲线，也不用反复校核坐标点的拟合精度，调整参数后模型会自动重构曲面，保证翼面的曲率连续性，不会出现局部折角或者曲面畸变的问题。从安装边界来看，该翼型的平直下表面可以直接适配机翼主梁的安装平面，不需要额外设计异形的连接角盒或者过渡垫块，主梁可以沿翼展方向直接贴合下翼面的平直段布置，传力路径更直接，能有效降低机翼根部的弯曲应力集中；翼型的最大厚度位置靠近弦长30%处，预留了足够的内部空间，可以容纳机翼油箱、舵机拉杆、航电线缆等内置部件，不需要为了避让内部元件额外修改翼型局部外形，避免破坏气动完整性。在实际应用中，这款翼型不光可以用作固定翼飞机的主升力面，也可以经过参数缩放后作为水平尾翼、垂直尾翼的基础翼型，平底结构在尾翼安装时同样能简化与机身尾段的连接结构，减少装配时的修配工作量；针对低速飞行时的失速特性，克拉克Y翼型的失速迎角范围更平缓，气流分离从翼根开始逐步向翼尖蔓延，能给飞行员留出足够的操纵改出余量，在小型无人机的应用场景中，这种平缓的失速特性也能降低飞控系统的控制律设计难度，提升低空飞行阶段的抗扰动能力。建模过程中翼型的前缘半径、后缘厚度都做了工程化处理，没有出现理论翼型常见的零厚度后缘问题，符合实际加工的工艺要求，避免后续出工程图时还要单独修正后缘的加工余量，参数调整时前缘的曲率变化会自动保持光滑过渡，不会因为参数修改出现前缘局部过尖或者鼓包的问题，能直接导入气动仿真软件做流场分析，不需要额外做几何修复。
