空中客车A380-800机身结构三维设计

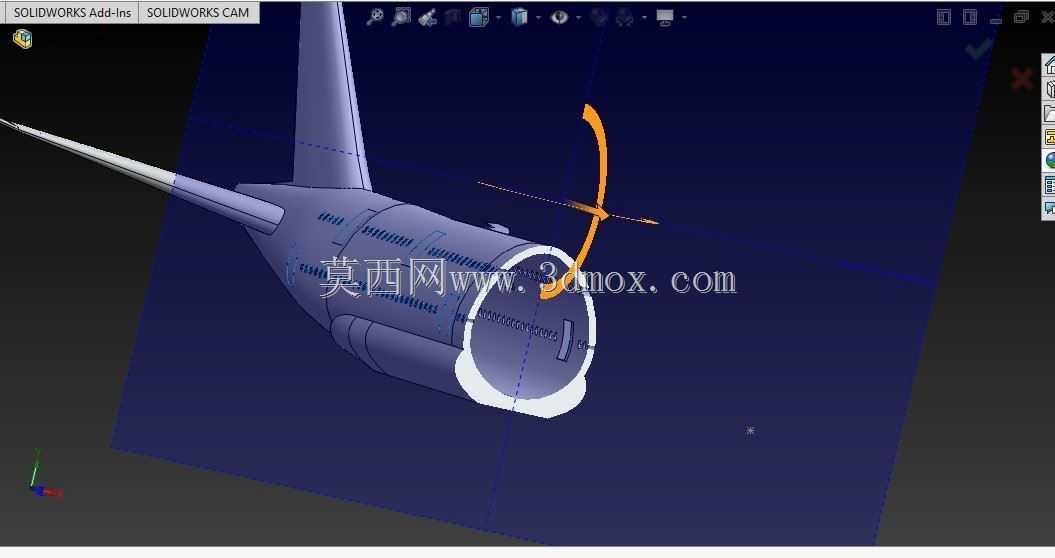

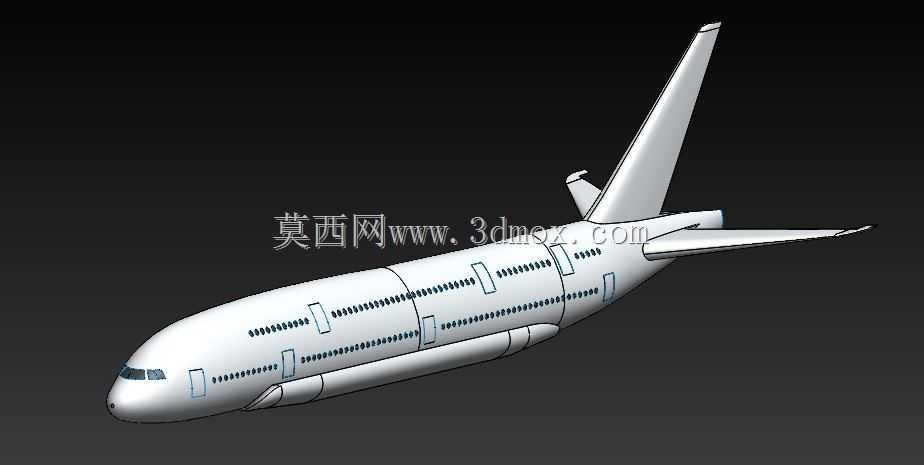

在民用航空装备的结构设计环节，宽体客机的机身段建模是整机气动布局验证、结构强度校核、内部舱室布置的核心基础载体，本次呈现的A380-800机身结构设计，完全对标现役双层宽体客机的真实工程参数开展建模工作，可直接用于航空类教学演示、结构方案论证、客舱改装预研等实际场景。从实际工程用途来看，该机身段作为整架客机的核心承载结构，上半部分需要承担上层客舱的乘客载荷、顶部行李架的固定载荷、机身蒙皮的气动压差载荷，下半部分需要承接货舱的货运载荷、起落架安装点的冲击载荷、机翼与尾翼连接段的集中应力传递，建模过程中完全遵循宽体客机的受力传递逻辑，将长桁、隔框、蒙皮、客舱门开口、舷窗开口的位置完全按照真实机型的布置逻辑还原，没有做简化的无依据结构删减。设计思路上优先保证气动外形的准确性，机头段的曲面曲率完全贴合真实机型的风阻优化结果，从雷达罩末端到前起落架舱段的曲面过渡没有出现曲率突变，避免后续气动仿真时出现不必要的扰流计算误差；机身段的分段接缝位置、客舱舷窗的排布间距、应急出口的开口尺寸，都严格对应真实机型的舱室布局要求，舷窗开口处的加强筋结构、舱门周边的框梁加强结构都做了完整建模，可直接用于开口处的应力集中仿真计算。从安装边界来看，该机身段预留了与机翼中央翼盒的对接接口、与垂直尾翼、水平尾翼的连接安装面，机头段预留了驾驶舱航电设备的安装空间，机身下半部分预留了前起落架、主起落架的安装定位点，双层客舱的地板横梁位置完全匹配真实机型的客舱布置，上层客舱的地板高度、下层客舱的地板高度、货舱的净空尺寸都符合实际机型的尺寸规范，既可以单独作为机身段结构开展教学演示，也可以对接同机型的机翼、尾翼、起落架模型完成整机装配。建模过程中对机身曲面做了连续曲率处理，避免后续生成工程图时出现曲面破面，所有的框梁、长桁结构都采用参数化建模方式，调整机身长度、直径参数时可以同步更新内部结构位置，方便后续开展衍生型号的方案改型设计，对于机身蒙皮的厚度变化区域，比如机翼对接处的加厚蒙皮段、起落架安装处的加强蒙皮段，都做了分区建模处理，可直接导入有限元分析软件划分网格开展强度计算，不需要额外做几何清理工作。
