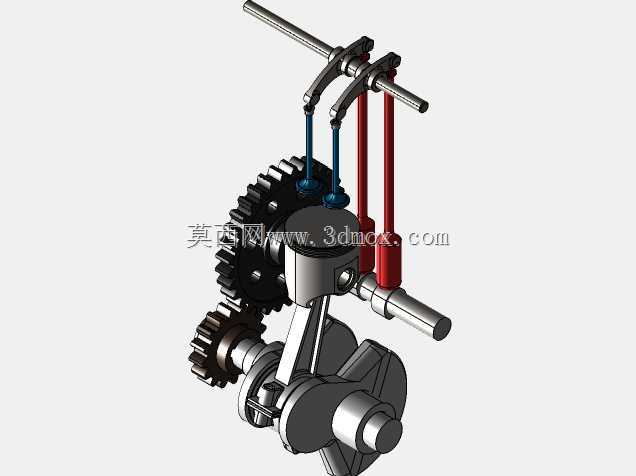

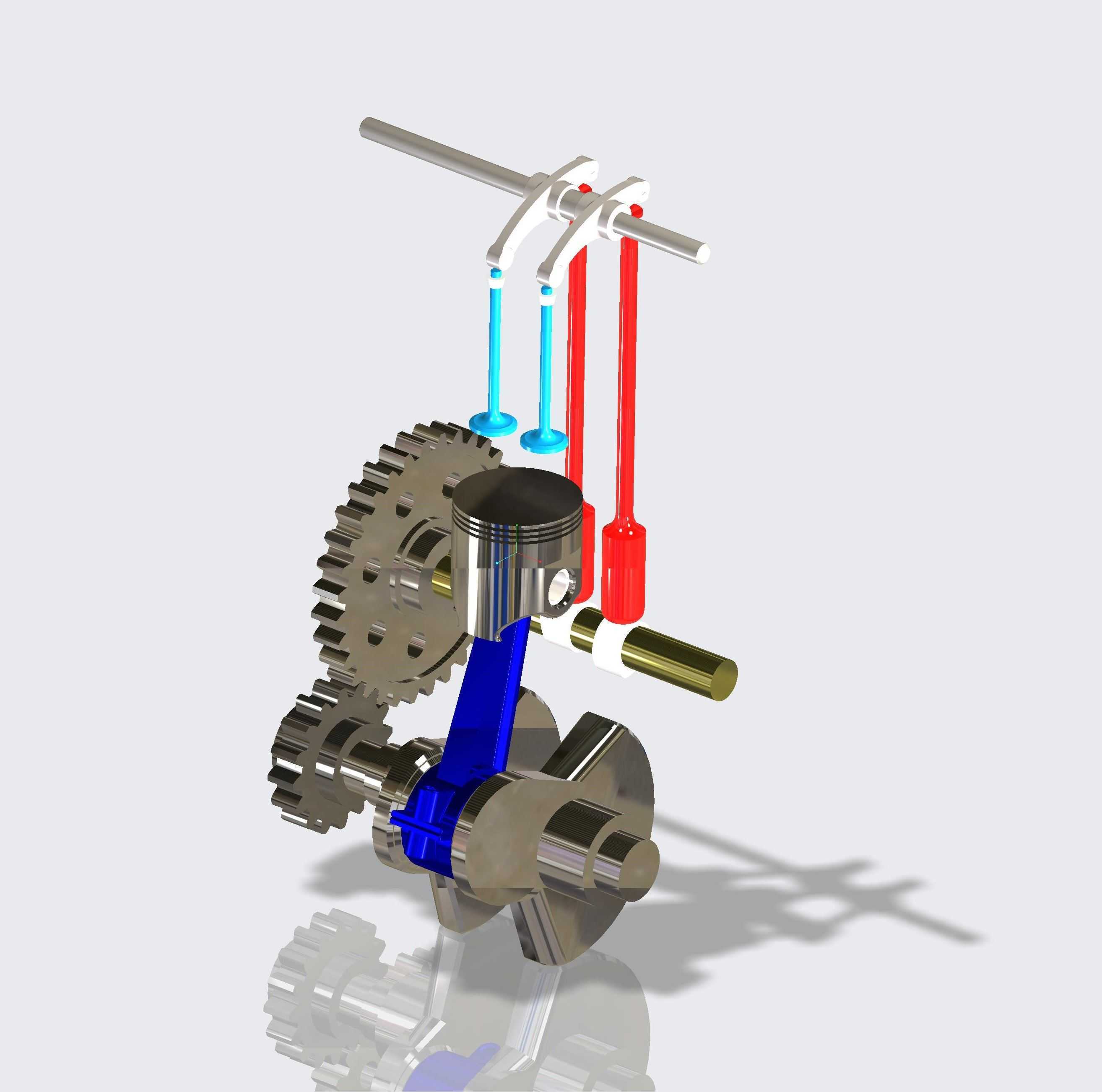

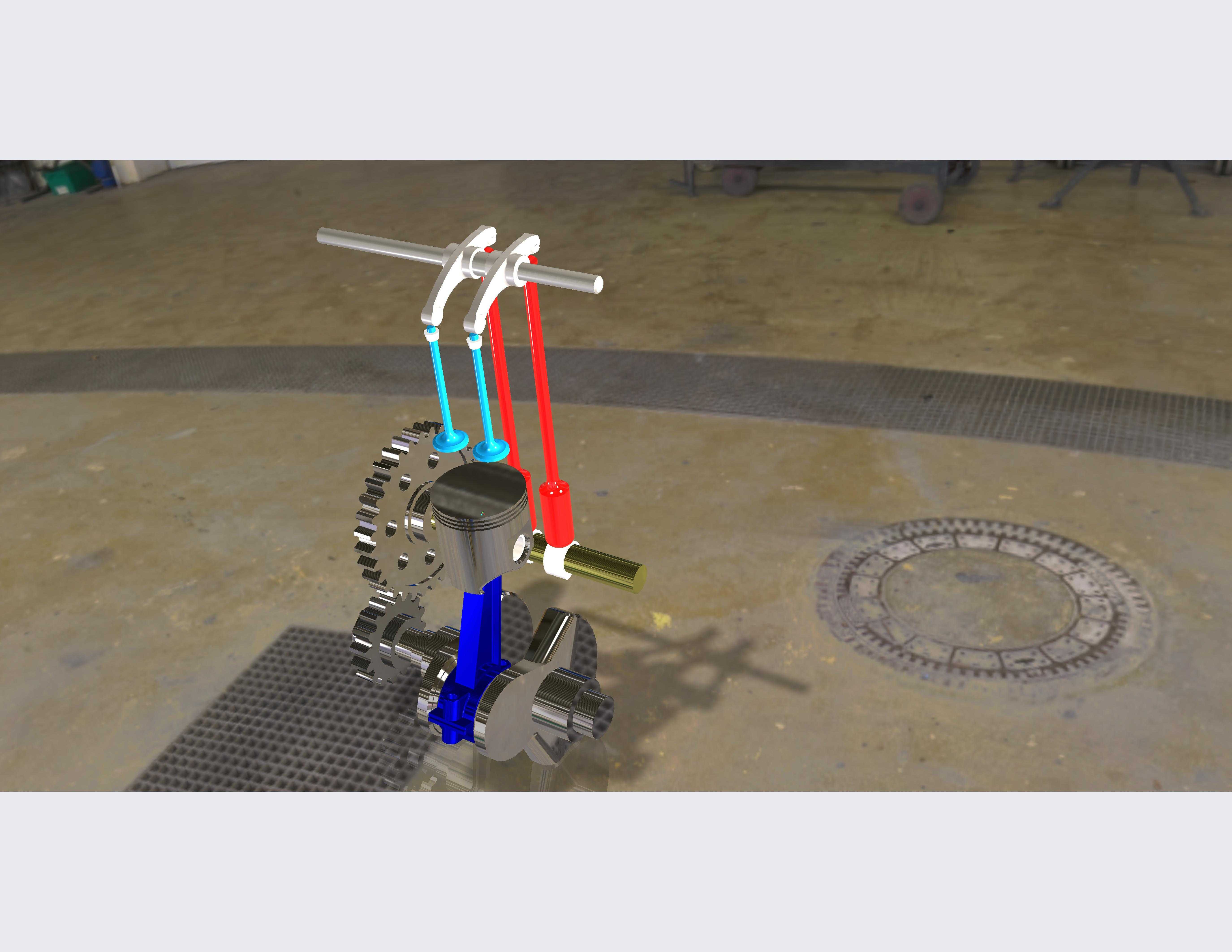

单缸往复式内燃机核心传动结构展示

这套结构聚焦往复式内燃机的核心做功与传动逻辑，可直接用于小型通用动力设备的原理验证、教学演示或是轻量化动力单元的前期方案迭代。从实际应用场景看，这类简化结构常出现在小型发电机组、园林机械动力头、迷你摩托动力单元的方案设计阶段，用来快速验证配气正时与曲柄连杆的运动匹配度，避免直接开模后出现运动干涉问题。

设计思路上优先做了运动逻辑的极简还原，没有冗余的外围壳体与附属管路，把核心做功链路完全裸露：曲轴端的双联齿轮负责动力输出与正时传动的扭矩传递，齿轮啮合间隙按照通用动力机械的公差要求预留，既保证传动平稳性，也避免热胀后出现卡滞。活塞与缸体的配合段预留了常规活塞环的安装槽位，连杆大头采用剖分式结构设计，和曲轴曲柄销的配合面做了定位止口，方便装配时的同轴度找正。

配气侧的顶置气门结构通过推杆直接由曲轴凸轮段驱动，省略了复杂的摇臂支座调节结构，两根进气推杆、一根排气推杆的排布完全对齐气门的中心轴线，减少侧向分力带来的磨损，气门弹簧的安装位预留了标准弹簧的安装空间，可根据不同转速需求匹配对应刚度的弹簧件。曲轴的输出轴端做了标准的平键槽位，可直接连接联轴器、飞轮或是负载端的传动轮，安装边界上整个核心结构的横向尺寸控制在通用小型单缸机的安装架范围内，底部的曲轴轴线与安装基准面的高度差适配常规通用动力的安装脚位，不需要额外做转接支架就能直接固定到测试台架上。

从功能特性来看，这套结构完整复现了四冲程内燃机的进气、压缩、做功、排气全流程的运动关系，齿轮传动比的设置刚好匹配曲轴与凸轮轴的2:1正时要求，运动过程中活塞的上止点、下止点位置与气门的开闭时机完全对齐，不会出现气门撞活塞的干涉问题。做方案验证时，可直接在这套结构基础上叠加缸盖冷却水道、润滑通路、供油点火组件，快速拓展成完整的可运行动力单元，也可拆分单个零件做力学仿真，校核曲轴疲劳强度、连杆抗拉强度、齿轮接触应力等核心参数，给后续的详细设计提供基础的三维数模依据。
