带轮槽多孔安装金属传动轮结构设计

项目分类:3D模型 发布时间:2021-08-09 ID:228197
  • 带轮槽多孔安装金属传动轮结构设计
  • 带轮槽多孔安装金属传动轮结构设计

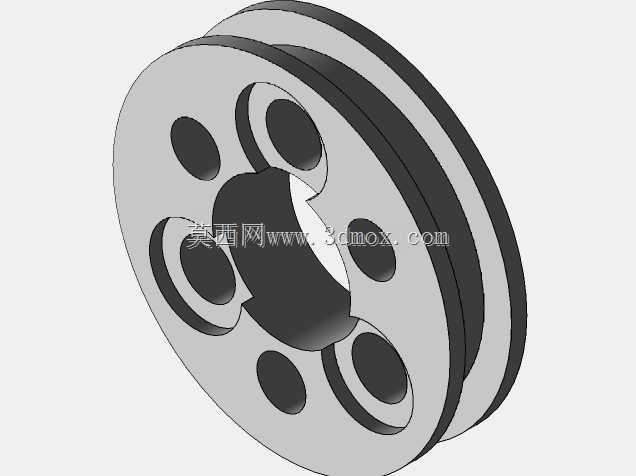

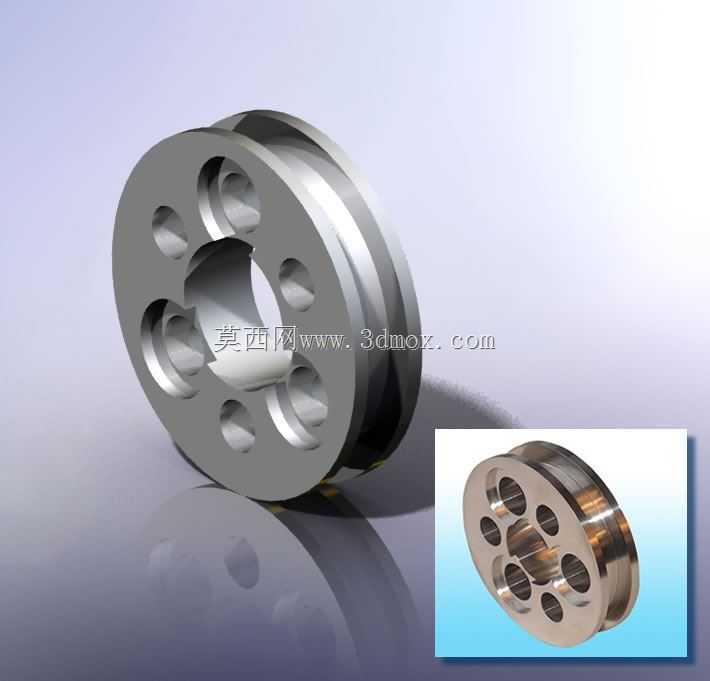

这类带轮槽的多孔安装金属传动轮,常应用在中小功率的动力传递场景中,比如轻工输送设备的动力端、小型机床的进给传动单元、自动化生产线的辅助传动工位,承担着把电机输出的扭矩通过皮带传递到执行端的作用,同时依靠自身的结构精度保证传动过程不打滑、不跑偏,维持传动比的稳定。从结构设计来看,中心的通孔是与传动轴配合的安装位,孔壁的公差需要匹配对应轴径的h6或者k6级配合要求,保证装配后不会出现径向窜动,也不会因为过盈量太大增加装配难度。端面均匀分布的六个沉孔,是用来穿装紧固螺栓的,这类孔的位置度公差需要控制在0.02mm以内,保证安装时螺栓能顺利穿入配对法兰的螺纹孔,同时让轮体受力均匀,避免高速转动时因为受力不均产生动平衡问题。外圈的环形轮槽是与传动皮带匹配的工作面,槽的角度、深度、表面粗糙度都有明确要求,角度偏差过大会导致皮带与槽面接触面积不足,加速皮带磨损,表面粗糙度太高会增加传动噪音,太低则容易出现打滑丢转的问题。设计这类零件时,首先要根据传递的额定扭矩计算轮体的最小壁厚,保证在满负载工况下轮体不会出现开裂变形,同时要核算螺栓孔的分布圆直径,既要保证螺栓有足够的安装空间,方便现场用扳手拧紧紧固件,又不能让分布圆太靠近外轮槽,避免槽壁厚度不足影响结构强度。安装边界方面,轮体的轴向总厚度决定了传动轴上需要预留的安装空间,装配时要保证轮槽的中心面与配对皮带轮的中心面重合度误差不超过0.1mm,否则皮带会在转动过程中出现偏磨,大幅缩短皮带使用寿命。轮体的端面与轴肩的贴合面需要保证平面度要求,不能有凸起或者毛刺,避免装配后轮体出现倾斜。另外,这类零件在建模时需要做动平衡的预留考量,对于转速超过1500转每分钟的使用场景,要在结构上预留去重的位置,方便后续做动平衡校正,减少设备运行时的振动。轮体的材质一般选用45号钢或者铝合金,不同材质对应的轮槽表面处理方式也有区别,钢制轮体一般做发黑处理防锈,铝合金轮体则做硬质阳极氧化提升表面耐磨度,这些细节在建模阶段都需要提前考虑,保证后续加工环节能直接对应工艺要求,不需要反复修改模型结构。
