机加工用四槽铣削刀具结构设计

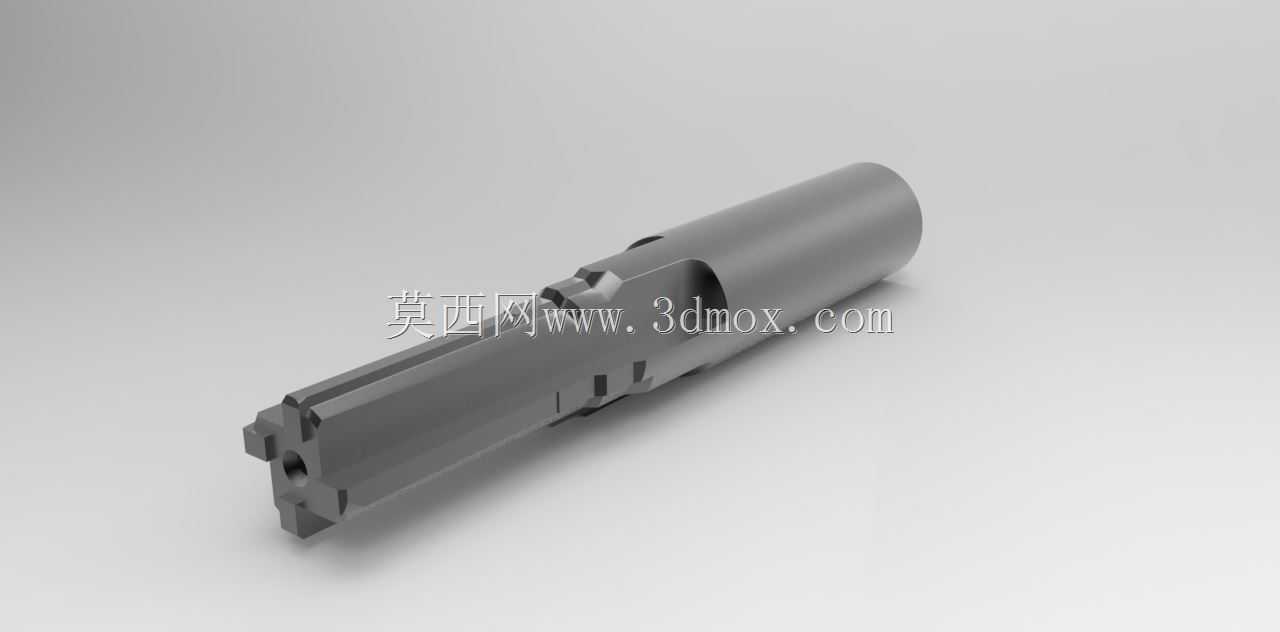

这款四槽铣削刀具主要应用于金属切削加工场景，在立式加工中心、数控铣床等设备上完成工件内槽、侧壁槽型的铣削加工作业，适配钢件、铸铁等常见金属材料的粗精加工工序。刀具整体采用圆柱柄部与工作刃部一体化结构，柄部为标准直柄设计，可适配常规弹簧夹头、液压刀柄等主流装夹结构，装夹时需保证柄部夹持长度不小于柄径的1.5倍，避免高速切削时出现振刀、掉刀问题。工作刃部设计有四条均匀分布的排屑槽，槽型采用螺旋式平滑过渡结构，切削过程中可将切屑顺畅导出加工区域，避免切屑堆积在刃口处造成工件表面划伤、刃口崩损。四条切削刃沿刀具周向等角度分布，单刃切削负载相比两刃、三刃同直径刀具降低约25%，进给参数可适当提升，在大余量槽铣工序中能有效缩短加工节拍。刃口部位做了负倒棱强化处理，可承受断续切削带来的冲击载荷，在加工带铸造黑皮、锻造硬层的工件时，刃口崩损概率明显降低。刀具端部设计有中心出水孔，可配合机床内冷系统将切削液直接输送到切削区域，快速带走切削产生的热量，同时辅助冲排切屑，在深槽加工时优势尤为明显。设计过程中重点考虑了刀具刚性与排屑性能的平衡，槽深参数经过反复校核，既保证刃部有足够的容屑空间，又不会因为槽深过大导致刀体核心直径过小、刚性不足，在长径比3:1的悬伸工况下仍可保持稳定切削，无明显让刀现象。刀具安装时需提前清理刀柄内孔与刀具柄部的杂质，保证装夹同轴度控制在0.005mm以内，避免高速旋转时出现动平衡超差问题，影响加工表面质量与刀具寿命。实际加工中，针对不同硬度的工件材料可匹配对应的切削参数，加工45号钢时线速度可控制在120-150m/min，每齿进给量0.08-0.12mm，可获得较好的加工表面质量与刀具耐用度。
